움직이는 부품은 어느 상태로 그리나요?

한 상태를 기본으로 정합니다. 움직인 모습은 참고도면으로 넣습니다. 설명란에 어느 상태인지 적습니다.

안쪽 패드도 형태에 들어가나요?

겉에서 보이면 들어갑니다. 보이지 않으면 단면도로 넣습니다. 특징이면 설명란에 적습니다.

안전 부품은 인증이 필요한가요?

추락 방지 장비는 안전인증 대상일 수 있습니다. 디자인등록과는 다른 제도입니다. 납품 전에 확인합니다.

디자인

그랩디자인, 돌면서 로프를 무는 가압부 디자인등록 사례

#그랩디자인 #디자인등록 #디자인출원 #가압부 #제동

2026.07.31윤웅채 변리사

#그랩디자인와이어 로프용 그랩
#디자인등록30-1027368
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

그랩디자인, 가압부가 돌아가며 와이어 로프를 눌러 세우는 그랩이 로카르노 29-02로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 그랩디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 와이어 로프용 그랩
물품분류: 로카르노 29-02 (제29류, 위험에 대비한 안전·보호용 장치 및 기기)
출원번호(일자): 30-2019-0037125 (2019.08.02)
등록번호(일자): 30-1027368 (2019.10.08)

2019.08.02

디자인 출원

30-2019-0037125

2019.10.08

디자인 등록

30-1027368

사례 소개

그랩디자인은 줄을 잡아 세우는 부품입니다. 잡는 순간의 움직임이 형태에 담기죠.

금속과 수지로 적은 부재

이번 사례는 와이어 로프용 그랩입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 금속 및 합성수지입니다. 용도는 비상 상황에서 와이어 로프를 제동하기 위한 부재라고 밝혔고요.

평소엔 미끄러지고 급할 때만 무는 구조

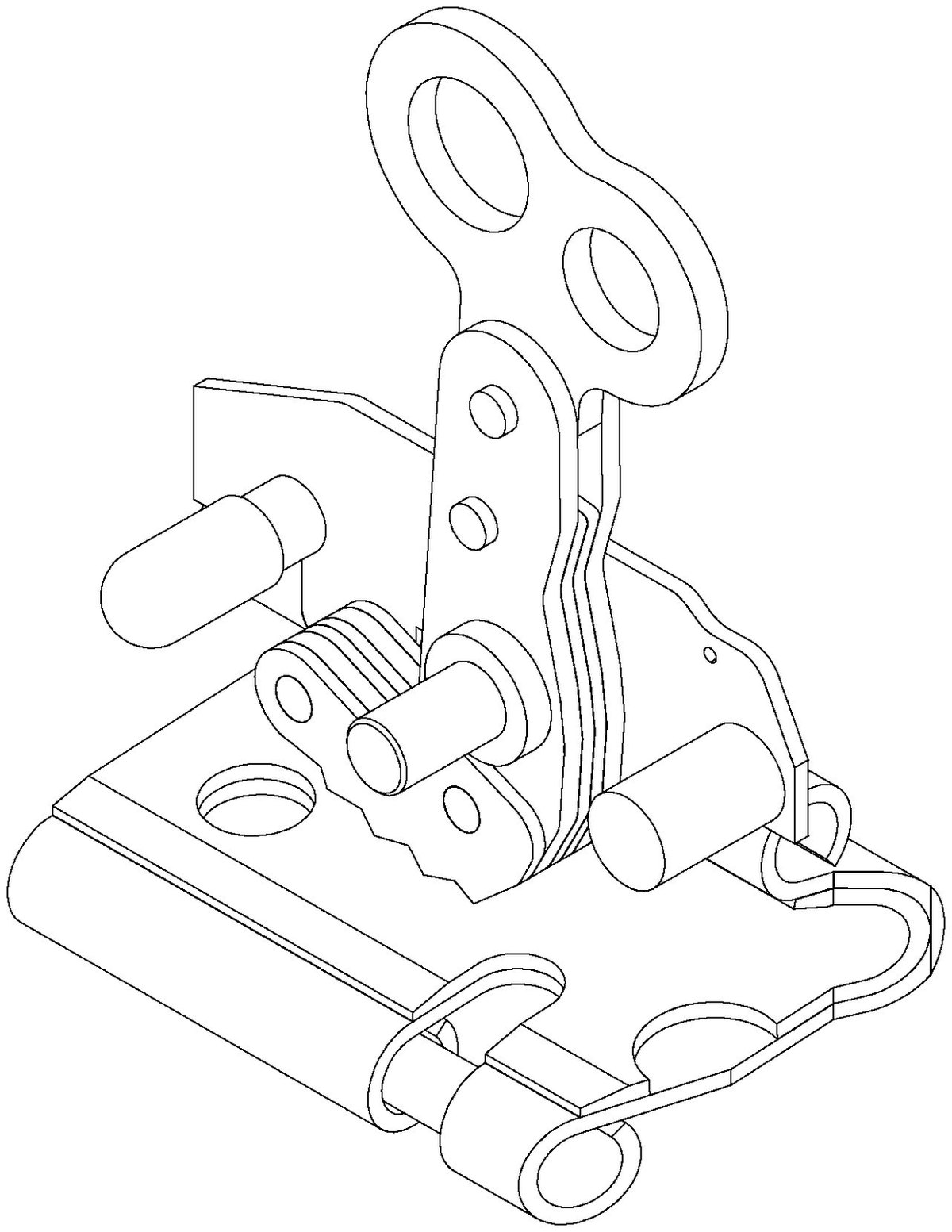

참고도면과 같이 가압부가 회전해 와이어 로프에 압력을 가해 세웁니다. 평소에는 로프를 따라 미끄러지다가, 갑자기 힘이 걸리면 가압부가 돌면서 로프를 무는 구조죠. 늘 물고 있으면 움직일 수 없고, 늘 풀려 있으면 잡아 주지 못하니 그 사이를 동작으로 나눈 셈인데요. 도는 가압부의 자리와 물리는 면의 곡선이 곧 이 디자인의 중심이 되고요. 도면은 여덟 장이고 물품분류는 로카르노 29-02입니다. 움직이는 부품이라 물린 상태와 풀린 상태가 함께 실려야 하고요. 안전에 걸린 물건일수록 그 형태가 곧 성능이 됩니다.

본 그랩디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
