차폐쉴드디자인, 투명한 가림막을 실선으로 나타낸 디자인등록 사례
- #차폐쉴드디자인방사선 차폐쉴드
- #디자인등록30-1177603
- #소요기간디자인출원 후 등록까지 12개월
사례 미리보기
차폐쉴드디자인, 방사선을 막아 주고 바퀴를 달아 옮겨 쓰는 차폐쉴드가 로카르노 29-02로 디자인등록됐습니다. 투명한 가림막은 가는 실선으로 그렸습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 차폐쉴드디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 방사선 차폐쉴드
- 물품분류
- 로카르노 29-02 (제29류, 위험에 대비한 안전·보호용 장치 및 기기)
- 출원번호(일자)
- 30-2021-0034559 (2021.07.21)
- 등록번호(일자)
- 30-1177603 (2022.08.09)
2021.07.21
디자인 출원
30-2021-0034559
2022.08.09
디자인 등록
30-1177603
사례 소개
차폐쉴드디자인은 사람과 선원 사이에 서는 물건입니다. 크고 무거우니 옮기는 방식이 형태를 정하죠.
바퀴를 붙여 옮기는 물건
이번 사례는 방사선 차폐쉴드입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 금속 및 유리, 합성수지재입니다. 용도는 쓰는 사람에게 방사선 피폭이 미치지 않도록 막기 위한 것으로 밝혔고요. 참고도면 둘과 같이 따로 갖춘 바퀴를 결합해 옮길 때 편하도록 했습니다.
가는 실선으로 표현한 투영

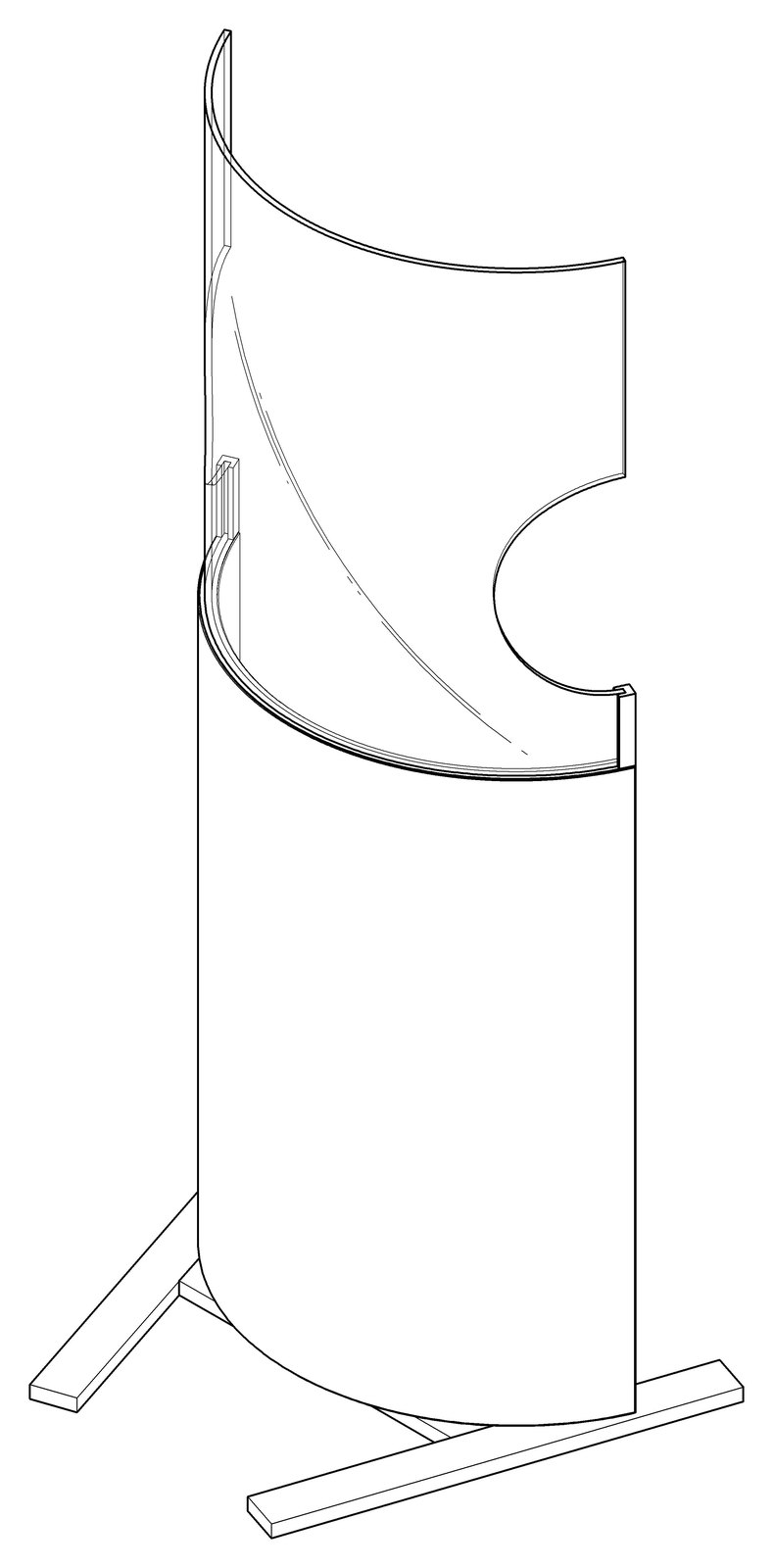

세 번째 항목이 눈여겨볼 대목입니다. 위쪽의 유리 가림막은 투명한 재질이라, 투영되는 부분을 가는 실선으로 표현했다고 적었는데요. 막으면서도 안을 봐야 하는 물건이라 그 면이 투명해야 하죠. 겉선만 그려 두면 실제로 보이는 모습과 어긋나니, 어디가 비치는지를 도면에 밝혀 둔 것이고요. 도면은 여덟 장이고 물품분류는 로카르노 29-02입니다.
본 차폐쉴드디자인 건은 디자인출원부터 등록까지 약 12개월이 걸렸습니다.
자주 묻는 질문
Q1.일부만 투명한 물품은 어떻게 그리나요?
투명한 부분의 비치는 선을 가늘게 그립니다. 설명란에 그 뜻을 적습니다. 도면 전체가 일관되어야 합니다.
Q2.따로 갖추는 바퀴도 권리에 들어가나요?
들어가지 않습니다. 참고도면으로 보이면 됩니다. 설명란에서 구분해 둡니다.
Q3.의료 현장 장비는 승인이 있나요?
방사선 방어 성능 기준을 따릅니다. 시험 성적서가 필요할 수 있습니다. 디자인등록과는 다른 절차입니다.
