좌우로 이어지는 자재는 어떻게 내나요?

되풀이되는 한 단위를 그립니다. 설명란에 연속 반복임을 적습니다. 그러면 길이를 가리지 않습니다.

단면도 넣어야 하나요?

홈이 있으면 넣습니다. 겉모습만으로 형태가 드러나지 않기 때문입니다. 심사에서 이해를 돕습니다.

완성된 액자도 따로 낼 수 있나요?

완성품과 자재는 다른 물품입니다. 둘 다 팔면 각각 냅니다. 판매 방식을 보고 정합니다.

디자인

프레임디자인, 좌우로 이어져 잘라 쓰는 자재 디자인등록 사례

#프레임디자인 #디자인등록 #디자인출원 #절단 #액자틀

2026.09.01윤웅채 변리사

#프레임디자인액자용 프레임
#디자인등록30-1332739
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

프레임디자인, 좌우로 이어지는 무늬를 가지고 필요한 길이만큼 잘라 액자틀을 짜는 프레임이 로카르노 06-07로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 프레임디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 액자용 프레임
물품분류: 로카르노 06-07 (제6류, 가구 및 침구류)
출원번호(일자): 30-2025-0009700 (2025.03.18)
등록번호(일자): 30-1332739 (2025.12.09)

2025.03.18

디자인 출원

30-2025-0009700

2025.12.09

디자인 등록

30-1332739

사례 소개

프레임디자인은 길이가 정해지지 않은 자재입니다. 그래서 도면 그리는 방법이 다르죠.

형태의 성질을 먼저 적은 설명란

이번 사례는 액자용 프레임입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 금속 및 합성수지재입니다. 용도를 밝히기 전에 형태의 성질을 적었죠. 좌우로 연속 반복되는 것이라고요.

잘라 이어 액자틀이 되는 쓰임

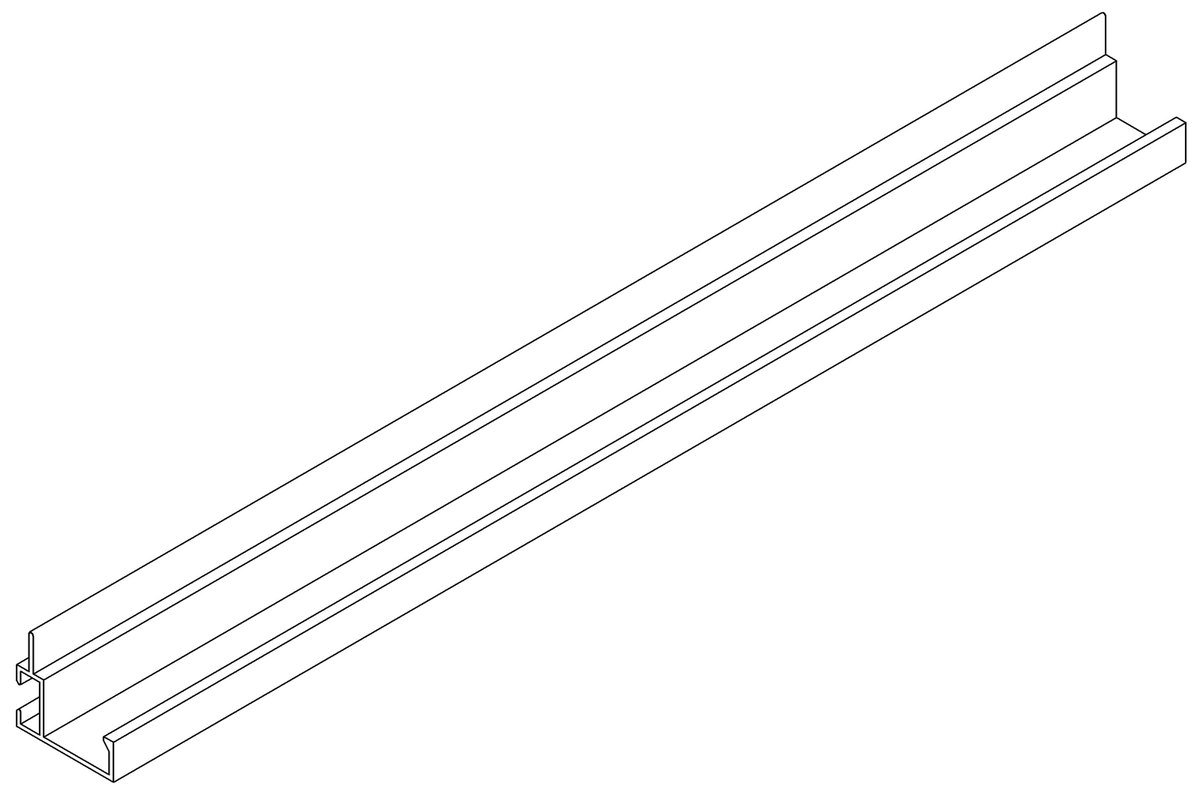

이어서 참고도면과 같이 일정 길이만큼 절단 및 결합해 액자틀을 만드는 데 쓴다고 밝혔습니다. 무늬가 좌우로 이어지므로 어디를 잘라도 같은 모양이 나오고, 그래서 길이를 자유롭게 정하죠. 지켜지는 자리는 결국 그 단면과 반복되는 한 마디가 되는 셈인데요. 길이를 정해 그려 두면 다른 길이의 제품이 범위 밖에 남으니, 반복된다는 사실을 설명란에 못 박아 둔 것이고요. 도면은 여덟 장이고 물품분류는 로카르노 06-07입니다. 단면이 곧 요점이라 그 잘린 면의 굴곡이 또렷이 실려야 하고요. 벽에 걸리는 물건이라 겉면의 결도 함께 인상을 만듭니다.

본 프레임디자인 건은 디자인출원에서 등록까지 약 8개월이 걸렸습니다.
