기계특허, 회전을 나사로 받아 팁을 내리는 슬로팅 장치 실용신안등록 사례

힘이 전해지는 경로를 권리로 잡습니다

기계특허는 힘이 전해지는 경로를 권리로 잡습니다. 어디서 돌고 어디서 곧게 움직이는지가 곧 발명의 내용이 되죠.

이번 사례는 슬로팅 장치입니다. 안쪽이 위로 열린 대상물의 내면에 홈을 깎는 기계인데요.

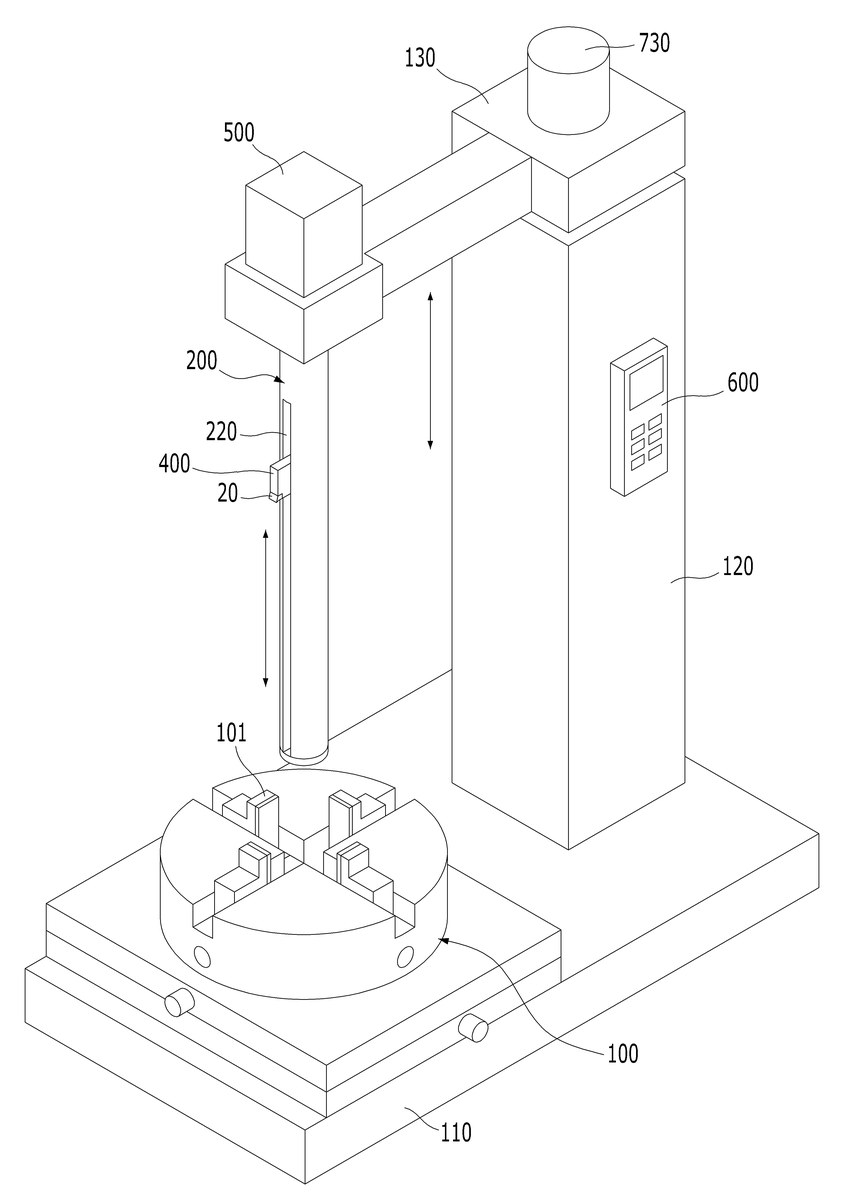

구성은 다섯입니다. 대상물이 얹히는 베이스부, 그 위에서 위아래로 길게 서고 안쪽 승강홀과 이어지도록 앞면에 안내홀이 뚫린 가이드부, 승강홀 안에서 위아래로 서서 수직 회전중심을 기준으로 도는 회전부, 회전부 바깥에 나사로 물려 오르내리며 앞으로 튀어나온 끝에 가공 팁이 붙는 승강부, 그리고 가이드부 위에서 회전부에 힘을 주는 구동부입니다.

회전을 직선으로 바꾸는 자리를 나사로 잡았습니다

회전을 직선 운동으로 바꾸는 자리를 나사 결합으로 잡은 점이 이 고안의 중심입니다. 별도의 이송 장치를 붙이지 않고도 팁이 일정한 속도로 내려가며 깎게 되죠.

청구항은 대상물이 얹히는 베이스부에서 시작해 가이드부와 회전부, 승강부, 구동부를 순서대로 이어 붙였는데요. 힘이 전해지는 차례를 그대로 따라간 구성이라, 어느 한 부분만 바꿔서는 같은 동작을 만들기 어렵습니다.
