커넥터디자인, 투명한 물품의 속을 투영으로 그린 디자인등록 사례
- #커넥터디자인스키용 커넥터
- #디자인등록30-1329669
- #소요기간디자인출원 후 등록까지 9개월
사례 미리보기
커넥터디자인, 스키에 끼워 안쪽 전구로 주변을 비추는 커넥터가 로카르노 21-02로 디자인등록됐습니다. 투명한 재질이라 안쪽을 얇은 선으로 그렸습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 커넥터디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 스키용 커넥터
- 물품분류
- 로카르노 21-02 (제21류, 게임기구, 완구, 텐트 및 스포츠용품)
- 출원번호(일자)
- 30-2025-0004070 (2025.02.04)
- 등록번호(일자)
- 30-1329669 (2025.11.17)
2025.02.04
디자인 출원
30-2025-0004070
2025.11.17
디자인 등록
30-1329669
사례 소개
커넥터디자인은 투명한 물건일 때 도면 그리는 방법이 달라집니다. 속이 비쳐 보이니까요.
본체와 상부캡으로 나뉜 구성
이번 사례는 스키용 커넥터입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 합성수지재입니다. 구성은 본체와 본체에 결합되는 상부캡이죠. 두 부분이 물려 하나가 됩니다.
빛이 새어 나오는 속을 담는 법

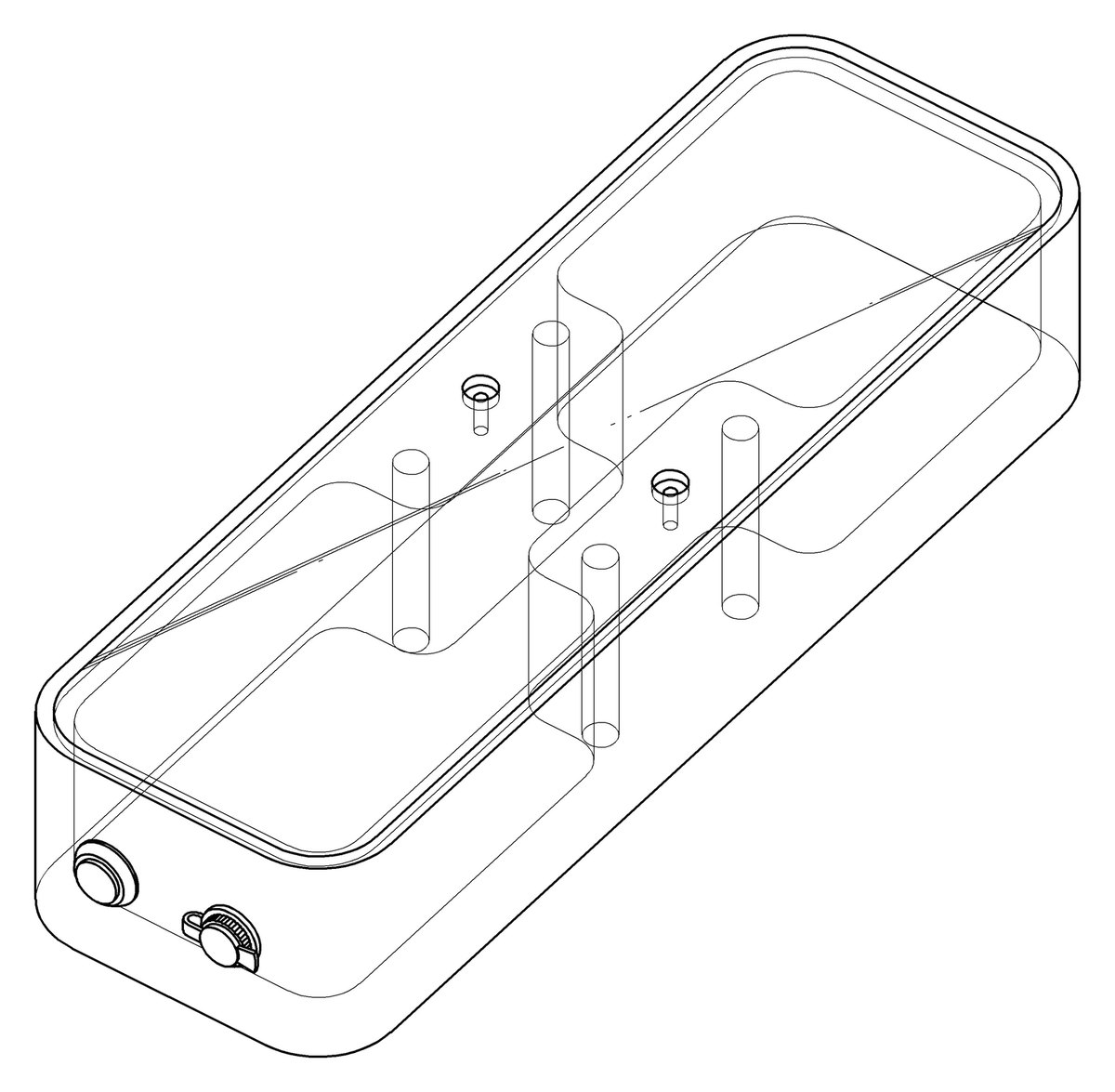

참고도면과 같이 스키에 결합하고, 본체 안에 따로 넣는 전구와 배터리를 담습니다. 그 전구가 빛을 내어 주변을 비추죠. 밤에 타는 스키에서 자리를 알리는 데 쓰는 물건인데요. 속에 든 것이 비쳐 보여야 제 몫을 하는 물건이라, 도면에서도 안쪽 윤곽을 투영으로 나타내게 됩니다. 겉선만 그려 두면 실제로 보이는 모습과 어긋나고요. 도면은 여덟 장이고 물품분류는 로카르노 21-02입니다. 스키에 물리는 아래쪽 형태까지 함께 실려야 쓰임이 온전히 드러나죠.
본 커넥터디자인 건은 디자인출원부터 등록까지 약 9개월이 걸렸습니다.
자주 묻는 질문
Q1.투명한 물품은 어떻게 그리나요?
겉선은 굵게, 비치는 선은 얇게 그립니다. 설명란에 그 뜻을 적습니다. 그러면 심사에서 오해가 줄어듭니다.
Q2.안에 넣는 부품도 권리에 들어가나요?
따로 구비되는 부품은 물품에 들어가지 않습니다. 다만 비쳐 보이면 도면에 나타납니다. 설명란에서 구분해 둡니다.
Q3.빛나는 상태도 도면으로 내나요?
켜진 상태는 참고도면으로 넣습니다. 빛 자체는 형태가 아닙니다. 빛이 나오는 자리는 형태입니다.
