하수구디자인, 홈만으로 끼워지게 만든 트랩 디자인등록 사례
- #하수구디자인하수구 트랩
- #디자인등록30-1320309
- #소요기간디자인출원 후 등록까지 8개월
사례 미리보기
하수구디자인, 결합부에 홈을 내어 부품 없이 끼우고 계단식 두께로 실리콘의 복원력을 높인 하수구 트랩이 로카르노 23-08로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 하수구디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 하수구 트랩
- 물품분류
- 로카르노 23-08 (제23류, 유체 분배 설비, 위생·난방·환기·공기조화 설비, 고체연료)
- 출원번호(일자)
- 30-2024-0050863 (2024.12.11)
- 등록번호(일자)
- 30-1320309 (2025.09.03)
2024.12.11
디자인 출원
30-2024-0050863
2025.09.03
디자인 등록
30-1320309
사례 소개
하수구디자인은 눈에 잘 띄지 않는 자리에 놓이지만, 물이 지나는 길과 냄새를 막는 자리가 형태로 드러납니다.
금속과 수지로 적은 재질

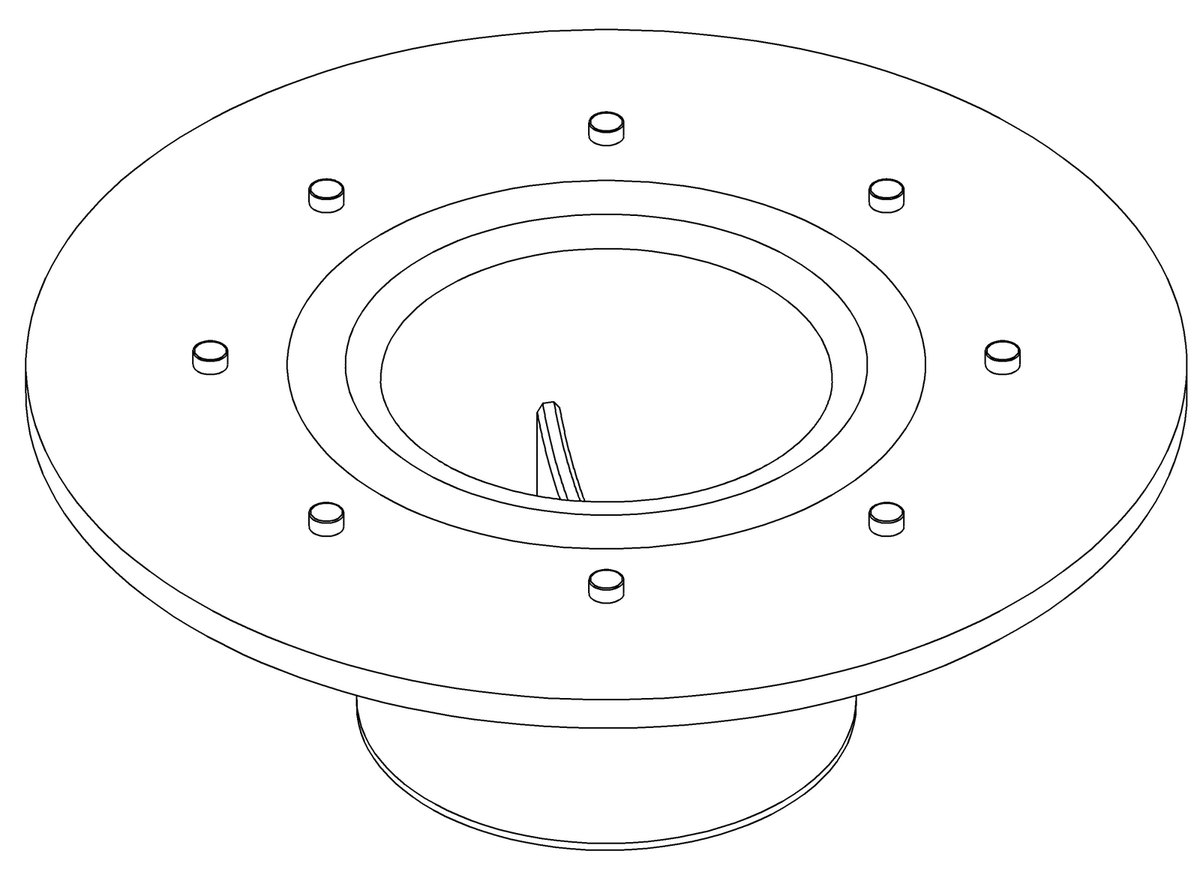

이번 사례는 하수구 트랩입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 금속과 합성수지재입니다. 용도는 가정과 업소의 하수 구멍에 결합해 쓰는 것으로 밝혔고요. 이미 뚫려 있는 구멍에 맞춰야 하는 물건이라, 결합하는 쪽의 치수가 형태를 앞서 정하는 자리입니다.
부품을 더하지 않는 결합부
이어서 두 가지 특징을 적었습니다. 첫째는 결합부에 홈을 만들어 따로 부품을 쓰지 않고도 끼울 수 있다는 점인데요. 나사나 링을 더 사지 않아도 되므로 시공이 간단해집니다. 그 홈의 형태가 겉으로 드러나니 곧 이 디자인의 중심이 되고요. 아래로 내려가는 부분을 계단식으로 잡아 물이 고이는 자리를 만든 점도 함께 눈에 들어옵니다. 물품분류는 로카르노 23-08입니다.
본 하수구디자인 건은 디자인출원에서 등록까지 약 8개월이 걸린 건입니다.
자주 묻는 질문
Q1.도면을 열 장 넘게 내도 되나요?
형태를 드러내는 데 필요하면 더 낼 수 있습니다. 단면도와 참고도면을 더하는 식입니다. 안쪽 구조가 있는 물품에서 자주 씁니다.
Q2.두께 차이도 형태에 들어가나요?
단면에서 드러나는 두께는 형태입니다. 단면도로 그리면 담깁니다. 그 차이가 특징이면 설명란에 적습니다.
Q3.부품 없이 끼운다는 점을 적어야 하나요?
다른 제품과 갈리는 자리라면 적습니다. 홈의 형태가 그 근거입니다. 무엇이 다른지가 곧 도면에 담깁니다.
