싱크대특허, 브이홈만 파고 접어 이음매를 없앤 특허등록 사례

한 장으로 세우는 상판

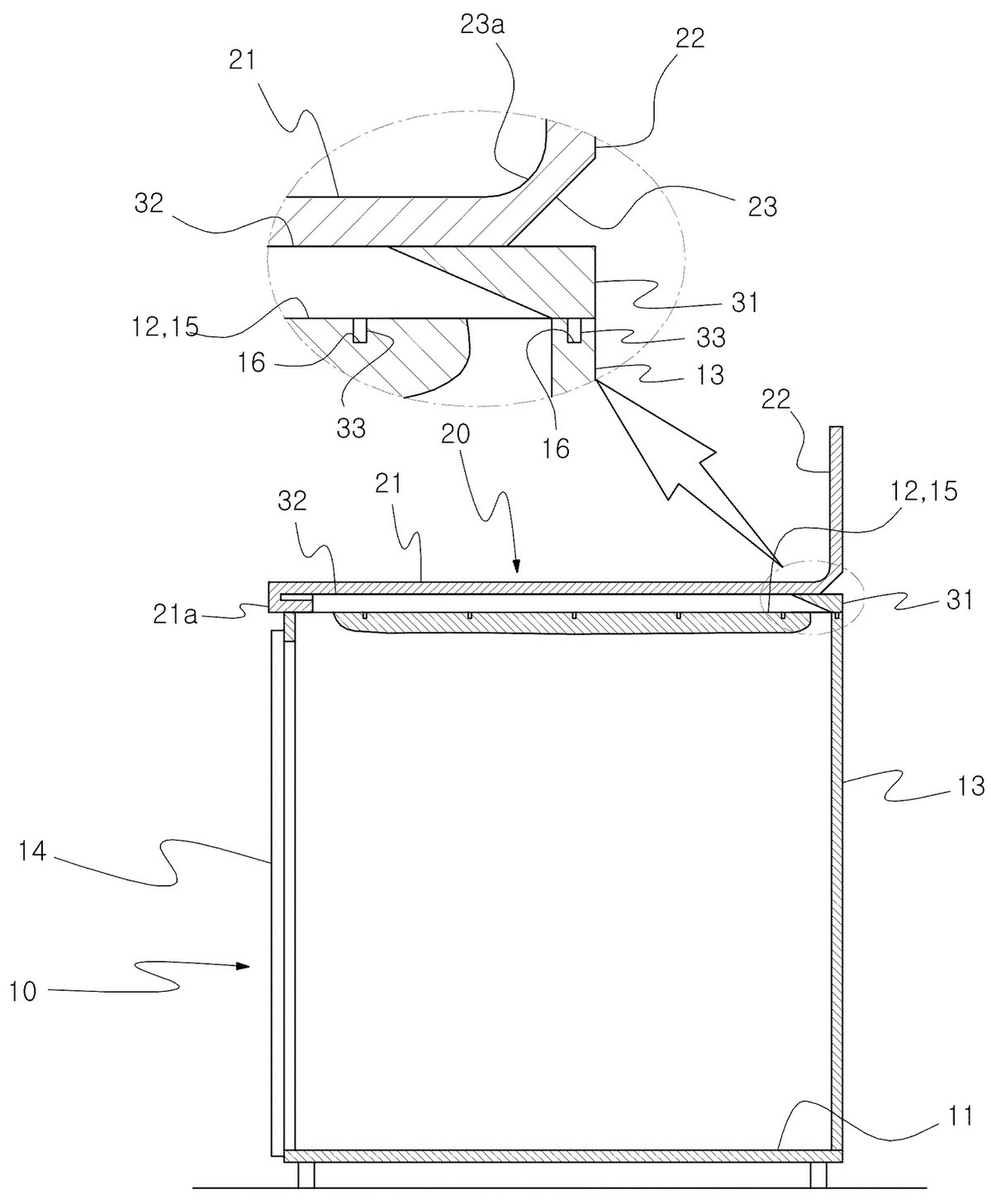

이번 사례는 싱크대입니다. 본체 위에 상판이 얹히고, 상판은 수평부와 그 뒤쪽에서 위로 뻗은 수직부로 이루어지는데요. 두 장을 따로 만들어 붙이면 이음매가 생깁니다. 실리콘으로 메워도 시간이 지나면 갈라지곤 하죠. 이 건은 한 장의 평판으로 만들고, 수평부와 수직부 사이에 연결부를 두었습니다.

자르지 않고 파는 V자 홈

만드는 방식이 이 건의 자리입니다. 평판에 45도 각도로 이루어진 한 쌍의 V자 홈을 가깝게 파는데요. 자르지 않고 판다는 점이 핵심이죠. 홈을 파면 그 자리만 얇아집니다. 두 홈 사이가 연결부가 되고 앞뒤가 수평부와 수직부가 되며, 겉면은 아직 한 장으로 이어져 있고요. 그 상태에서 뒤쪽을 위로 접어 세우면 두 홈이 맞물리며 직각이 잡히는데, 겉면에는 이음매 자체가 없으니 물이 들어갈 틈이 남지 않습니다. 붙이는 공정을 없애면서 새는 자리까지 함께 덜어 낸 셈이죠.

청구항은 본체와 상판, 연결부와 브이자 홈의 구성으로 세웠습니다. 본 싱크대특허 건은 특허출원 후 약 4개월 만에 등록으로 이어졌습니다.
