리드탭검사특허, 가운데를 띄워 아래까지 본 검사 특허등록 사례

사이를 띄운 한 쌍의 검사테이블

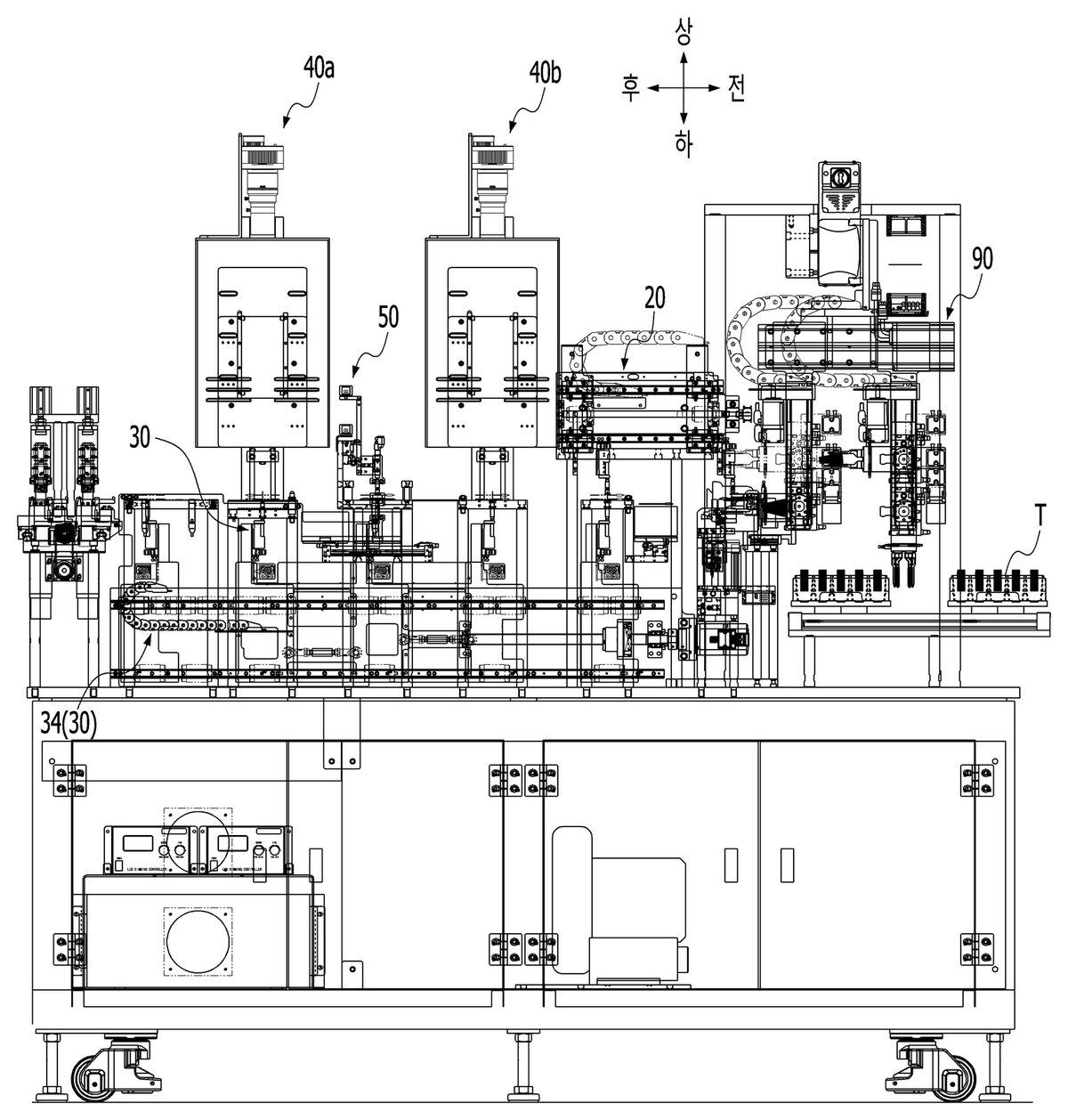

이번 사례는 이차전지 리드탭의 검사장치입니다. 첫째 구성인 검사유닛은 한 쌍의 검사테이블을 사이를 띄워 놓고, 그 틈이 이송통로가 되게 했는데요. 리드탭은 두 테이블 윗면에 걸쳐 놓이고, 가운데는 그 통로 위에 뜬 상태가 됩니다. 받치는 자리와 비우는 자리를 처음부터 나눠 잡은 셈이죠.

위아래를 함께 살피는 비전검사부

가운데를 비워 둔 점이 이 건의 자리입니다. 테이블 위에 완전히 얹으면 아래쪽 면은 볼 수 없으니까요. 띄워 두면 비전검사부가 위에서 살피는 동안 아래쪽도 함께 확인할 수 있고, 검사가 끝난 것을 그 통로로 그대로 내려보낼 수도 있습니다. 살피는 자리와 내보내는 자리가 하나로 겹치니 옮겨 놓는 동작이 줄어드는 셈인데요. 이차전지 리드탭은 눌리거나 긁히면 그대로 불량이라, 손이 덜 닿을수록 좋습니다.

청구항은 두 검사테이블과 이송통로, 비전검사부와 이송부의 배치로 세웠습니다. 본 리드탭검사특허 건은 특허출원부터 등록까지 약 7개월이 걸렸습니다.
