안전특허, 열쇠를 돌리는 동작을 신호로 삼은 비상통신장치 특허등록 사례

어긋나는 두 요구 사이에서 나옵니다

안전특허는 서로 어긋나는 두 요구 사이에서 나옵니다. 급할 때 빨리 써야 하지만 아무나 만지면 곤란한 장치가 그런 경우죠.

이번 사례는 비상통신장치입니다. 지하철이나 열차에 설치해, 허가받지 않은 사람이 함부로 조작하지 못하게 하면서도 필요할 때는 빠르게 작동시키도록 만든 구조인데요.

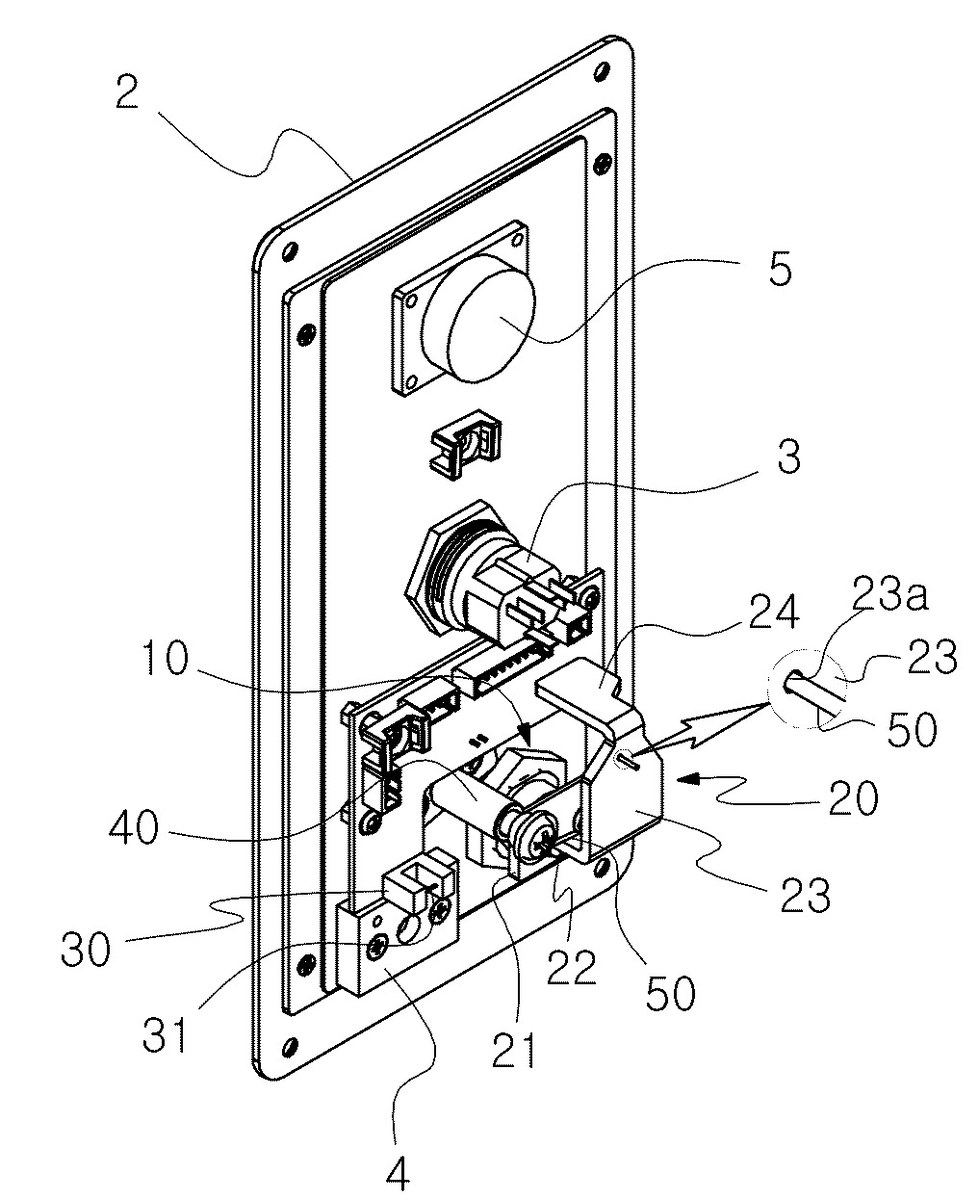

구성을 보면 전면판을 앞뒤로 관통하도록 결합되고 열쇠를 꽂아 돌리는 실린더가 든 잠금장치, 실린더 뒤쪽에 붙어 함께 도는 회동편, 그리고 전면판 뒤에서 회동편이 정해진 방향으로 돌면 그것을 알아채는 포토센서로 이루어집니다.

잠금과 감지를 한 축에 모았습니다

열쇠를 돌리는 동작 자체를 신호로 삼은 점이 이 발명의 갈림길입니다. 별도의 버튼을 누를 필요 없이 잠금을 푸는 동작 하나로 통신이 열리다 보니, 다급한 상황에서 밟아야 할 단계가 줄어듭니다.

잠금과 감지를 한 축에 모아 둔 덕분에 부품 수도 늘지 않았고요. 현장에 이미 깔린 전면판 규격을 그대로 쓸 수 있다는 점도 함께 적어 두었는데, 이런 설비는 교체보다 개량으로 들어가는 경우가 많아 이 대목이 실무에서는 꽤 큰 몫을 합니다.
