피벗장치특허, 요철을 번갈아 내 각도마다 걸린 특허등록 사례
- #피벗장치특허디스플레이용 피벗 장치
- #특허등록10-2545942
- #소요기간특허출원 후 등록까지 20개월
사례 미리보기
피벗장치특허, 곡면 돌기와 홈을 번갈아 낸 두 판을 마주 보게 놓아 정해진 각도마다 멈추는 피벗 장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 피벗장치특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 디스플레이용 피벗 장치
- 출원번호(일자)
- 10-2021-0124733 (2021.09.17)
- 등록번호(일자)
- 10-2545942 (2023.06.16)
2021.09.17
특허 출원
10-2021-0124733
2023.06.16
특허 등록
10-2545942
사례 소개
피벗장치특허는 부드럽게 도는 것과 원하는 각도에서 멈추는 것 사이에서 자리를 찾습니다. 그저 잘 돌기만 하면 세로로 세워 두기가 어렵죠.
회전패널에 낸 라운드돌부

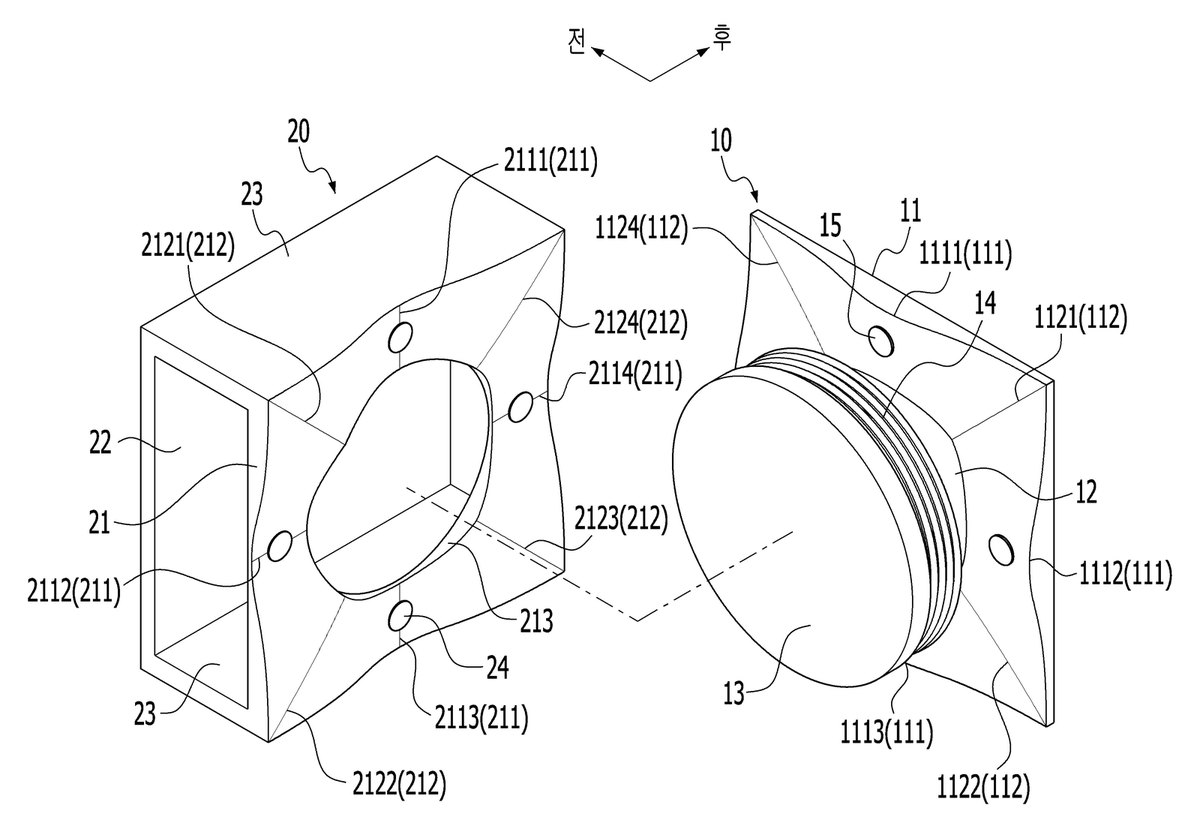

이번 사례는 디스플레이용 피벗 장치입니다. 첫째 구성인 바디부 안에는 회전패널이 들어 있는데요. 그 한쪽 면에는 곡면으로 튀어나온 라운드돌부와 곡면으로 파인 라운드홈부를 정해진 각도마다 번갈아 냈습니다. 나오고 들어간 자리를 규칙적으로 배치해 둔 셈이죠.
마주 보는 회전판의 오목부와 볼록부
둘째는 회전프레임입니다. 안에 회전판이 들어 있고 회전패널과 마주 보게 놓이는데요. 회전판에는 그 돌부의 곡률에 맞춰 파인 오목부와 홈부의 곡률에 맞춰 솟은 볼록부를 역시 번갈아 냈습니다. 두 면이 마주 물리니 정해진 각도마다 요철이 딱 맞아 들어가 그 자리에서 멈추죠. 곡면으로 만든 덕분에 힘을 조금 더 주면 미끄러지듯 다음 자리로 넘어가고요. 나사로 조이거나 별도의 잠금 레버를 두지 않고 형상만으로 각도를 잡은 점이 이 건의 자리입니다. 청구항은 회전 토크 값이 아니라 두 면의 요철 배치와 곡률 관계로 세웠습니다.
본 피벗장치특허 건은 특허출원부터 등록까지 약 20개월이 걸렸습니다.
자주 묻는 질문
Q1.곡률을 대응된다고만 적어도 되나요?
두 부재의 관계로 적으면 숫자를 쓰지 않아도 됩니다. 크기가 달라져도 그 관계는 유지됩니다. 자주 쓰는 방식입니다.
Q2.각도 간격을 청구항에 적어야 하나요?
기 설정된 각도라고 적으면 넓게 잡힙니다. 실시예에 실제 값을 적어 둡니다. 뒷받침이 있어야 합니다.
Q3.모니터 거치대로 팔려면 무엇이 필요한가요?
하중 기준과 안전 항목을 따릅니다. 특허와는 다른 절차입니다. 판매 전에 확인합니다.
