3D메모리특허, 커패시터를 겹쳐 한 셀에 더 담은 특허등록 사례

#3D메모리특허#특허등록#특허출원#트렌지스터#커패시터

2026.08.29윤웅채 변리사

  • #3D메모리특허적층 커패시터 구조를 포함하는 3D DRAM 메모리
  • #특허등록10-2937092
  • #소요기간특허출원 후 등록까지 17개월

사례 미리보기

3D메모리특허, 한 셀에 커패시터 둘과 트랜지스터 둘을 직렬로 이어 각각 따로 다루는 3D 디램이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 3D메모리특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭
적층 커패시터 구조를 포함하는 3D DRAM 메모리
출원번호(일자)
10-2024-0122367 (2024.09.09)
등록번호(일자)
10-2937092 (2026.03.05)

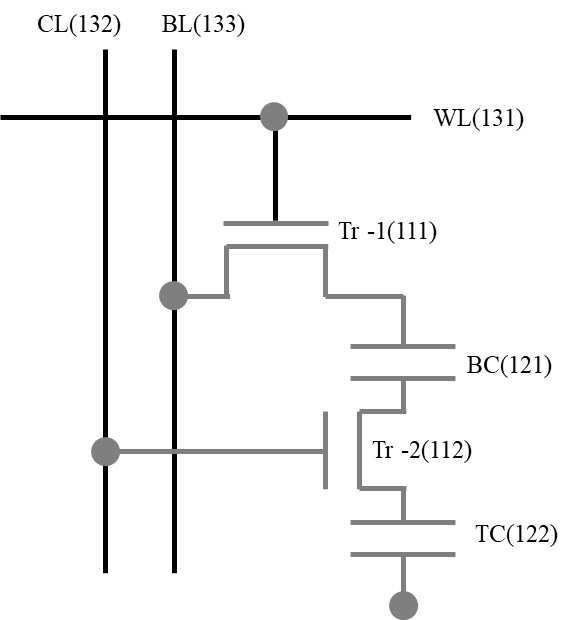

대표 도면“적층 커패시터 구조를 포함하는 3D DRAM 메모리”의 도면
“적층 커패시터 구조를 포함하는 3D DRAM 메모리”의 도면

2024.09.09

특허 출원

10-2024-0122367

2026.03.05

특허 등록

10-2937092

사례 소개

3D메모리특허는 평면에 더 촘촘히 그리는 데서 위로 쌓는 쪽으로 넘어왔습니다. 한 자리에 몇 개를 담느냐가 곧 용량이 되니까요.

트렌지스터 하나와 커패시터 하나

이번 사례는 적층 커패시터 구조를 포함하는 3D DRAM 메모리입니다. 기존 디램의 한 셀은 트랜지스터 하나와 커패시터 하나로 이루어지고, 그 하나의 셀이 한 비트를 담죠. 자리를 더 만들려면 셀 자체를 잘게 쪼개야 하는데, 그 방향은 이미 한계에 가까워졌습니다.

두 제어라인으로 나눠 켜는 구조

이 건은 제1트렌지스터를 워드라인인 제1제어라인에 물리고, 제1커패시터와 제2커패시터에 직렬로 잇습니다. 그리고 두 커패시터 사이에 제2트렌지스터를 직렬로 넣어 커패시터 라인인 제2제어라인에 물렸죠. 두 제어라인이 각각 따로 켜고 끌 수 있다는 점이 이 건의 자리인데요. 어느 쪽을 여느냐에 따라 두 커패시터를 함께 쓰기도, 하나만 쓰기도 하니 같은 면적에 담기는 정보가 늘어납니다. 청구항은 공정 조건이 아니라 두 트렌지스터와 두 커패시터, 두 제어라인의 연결 관계로 세웠습니다.

본 3D메모리특허 건은 특허출원에서 등록까지 약 17개월이 걸렸습니다.

자주 묻는 질문

  • 개인도 반도체 분야를 낼 수 있나요?

    출원인 자격에 제한은 없습니다. 다만 선행자료가 두꺼워 좁혀 적어야 합니다. 먼저 선행조사로 빈자리를 찾습니다.

  • 회로 구성만으로 등록되나요?

    소자의 연결 관계가 새로우면 됩니다. 공정까지 적을 필요는 없습니다. 무엇이 어디에 붙는지가 중심입니다.

  • 해외에도 내려면 언제까지 정해야 하나요?

    우선권을 쓰려면 첫 출원일로부터 1년 안에 정합니다. 이 분야는 주요국 출원이 중요합니다. 미리 상의합니다.
