상판가공특허, 브이홈을 파고 테이프까지 붙인 장치 특허등록 사례

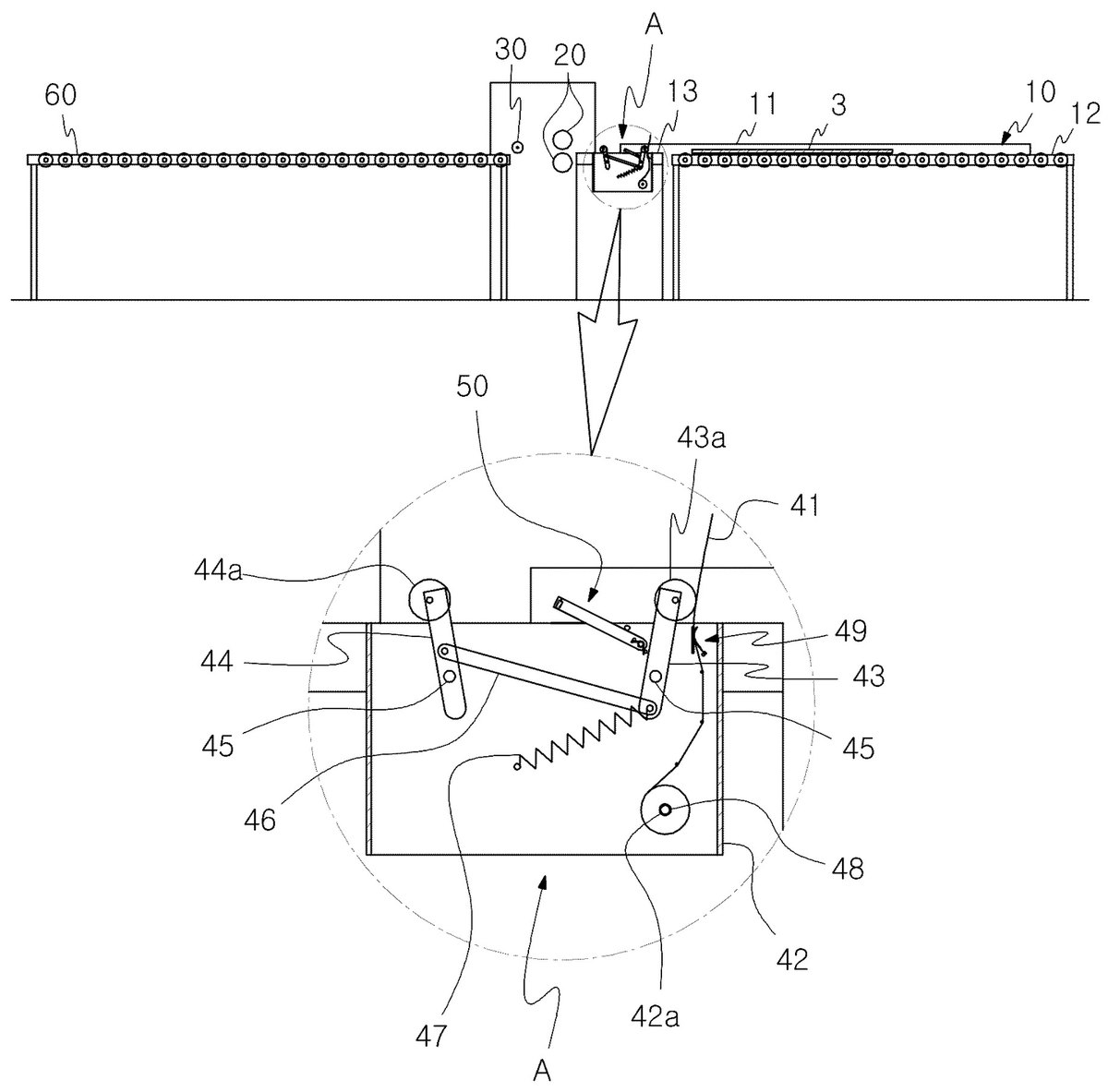

베드에서 이송로울러로 이어지는 흐름

이번 사례는 싱크대상판 가공장치입니다. 앞뒤로 긴 베드 위에 평판을 올려놓으면, 베드 뒤쪽의 이송로울러가 그 평판을 뒤로 밀어 보내는데요. 그 위쪽에는 이송되는 평판 윗면에 한 쌍의 브이홈을 앞뒤로 파는 부분이 있습니다. 나중에 접어 세울 자리를 미리 내는 공정이죠.

붙이고 잘라 주는 테이프부착수단

이 건의 자리는 테이프부착수단입니다. 평판이 그 위를 지나가면 아랫면에 고정테이프를 붙이는데요. 여기서 두 가지를 자동으로 합니다. 붙인 테이프를 알맞은 길이에서 잘라 내는 일이 하나, 잘린 끝을 눌러 마무리하는 일이 다른 하나죠. 홈을 파고 나서 사람이 따로 테이프를 재어 붙이던 손 작업이 그대로 공정 안으로 들어온 셈입니다. 가공과 부착이 한 줄에서 이어지니 판을 옮겨 다시 놓을 일도 없고요.

청구항은 베드와 이송로울러, 브이홈 가공부와 테이프부착수단의 배치로 세웠습니다. 본 상판가공특허 건은 특허출원부터 등록까지 약 1개월이 걸렸습니다.
