면취공구특허, 네 변을 모두 날로 쓴 인서트 특허등록 사례

정사각형으로 만든 인서트 본체부

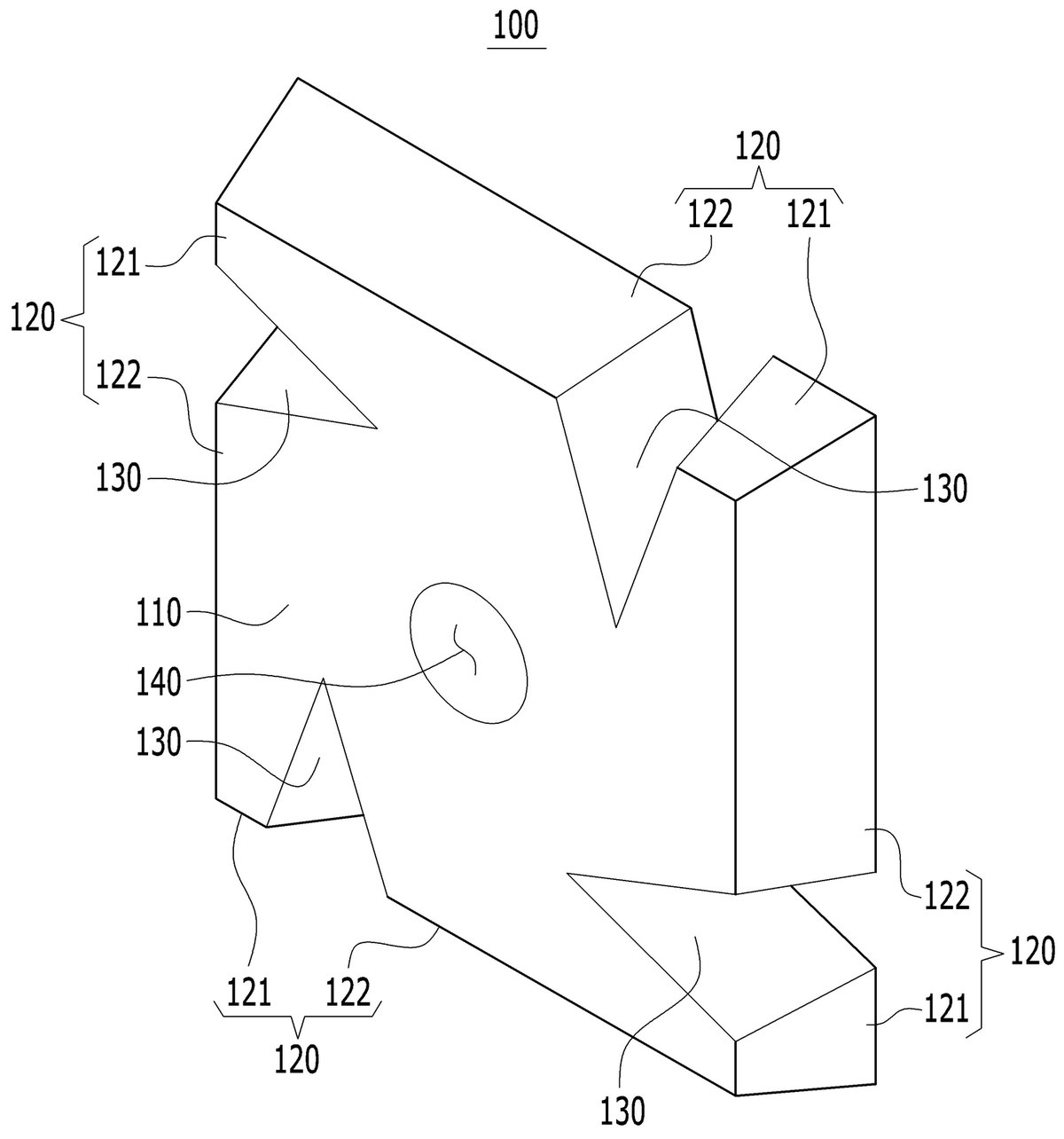

이번 사례는 네 변에 블레이드 경사면이 형성된 인서트를 포함하는 파이프 면취 바이트 공구입니다. 인서트 본체부는 평면상 정사각형이라 네 변이 모두 같은 길이인데요. 어느 변을 앞으로 돌려 끼워도 공구에 그대로 물린다는 뜻이죠. 모양을 정사각형으로 잡은 것 자체가 뒤 구성을 위한 전제입니다.

점 대칭으로 낸 블레이드 경사면

그 네 변에 각각 제1블레이드 경사면을 냈습니다. 정해진 기울기를 가진 면이죠. 네 변을 모두 날로 쓴 점이 이 건의 자리인데요. 한 변이 닳으면 돌려 끼워 다음 변을 쓰면 되니, 한 개로 네 번 쓰는 셈이라 소모품 비용이 눈에 띄게 줄어듭니다. 두 경사면을 점 대칭으로 배치해 어느 자리에 물려도 같은 각도로 깎이게 한 점도 눈여겨볼 만하고요.

청구항은 인서트 본체부와 두 경사면의 형상과 배치로 세웠습니다. 본 면취공구특허 건은 특허출원에서 등록까지 약 4개월이 걸린 건입니다.
