탄소강특허, 망간을 좁게 잡아 900MPa를 넘긴 특허등록 사례

중량퍼센트로 못 박은 배합

이번 사례는 인장강도가 900MPa 이상인 고장력 탄소강의 제조방법입니다. 배합은 청구항에 중량퍼센트로 적혔는데요. 탄소 0.25에서 0.3, 규소 0.3에서 0.6입니다. 망간은 0.96에서 0.99로 아주 좁게 잡았고요. 여기가 이 건의 자리입니다. 이 원소는 조금만 달라져도 굳기와 인성이 함께 흔들리니, 폭을 좁혀 못 박은 것이죠. 인과 황은 각각 0.01에서 0.04, 바나듐은 0.01에서 0.1이고 나머지가 철입니다.

고주파로에서 템퍼링까지

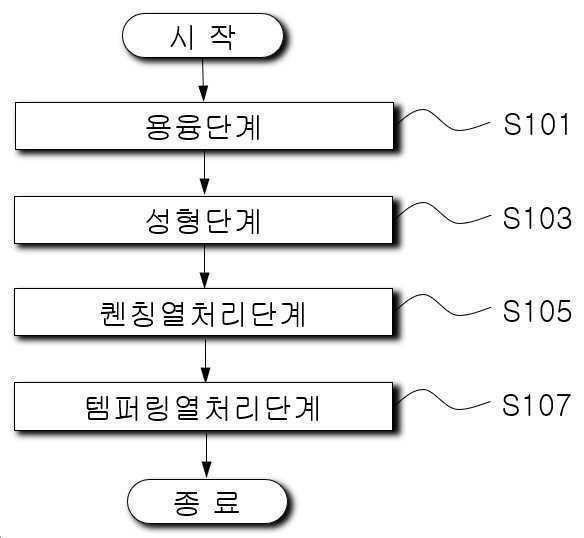

만드는 차례도 함께 적혔습니다. 고주파로에서 정해 둔 온도로 녹여 성분을 고르게 섞고, 이어 담금질과 템퍼링으로 조직을 잡아 갑니다. 배합만 맞춘다고 강도가 나오지 않으니, 어느 온도에서 얼마나 두느냐까지 단계로 묶어 둔 것인데요. 좁게 잡은 성분과 열처리 순서가 짝을 이뤄야 900MPa라는 값이 나옵니다.

청구항은 성분 범위와 네 단계의 순서, 온도로 세웠습니다. 본 탄소강특허 건은 특허출원 후 약 6개월 만에 등록으로 이어졌습니다.
