거더특허, 미리 휘어 두고 옆판으로 가둔 시공 특허등록 사례

위로 휘어 두는 변형 단계

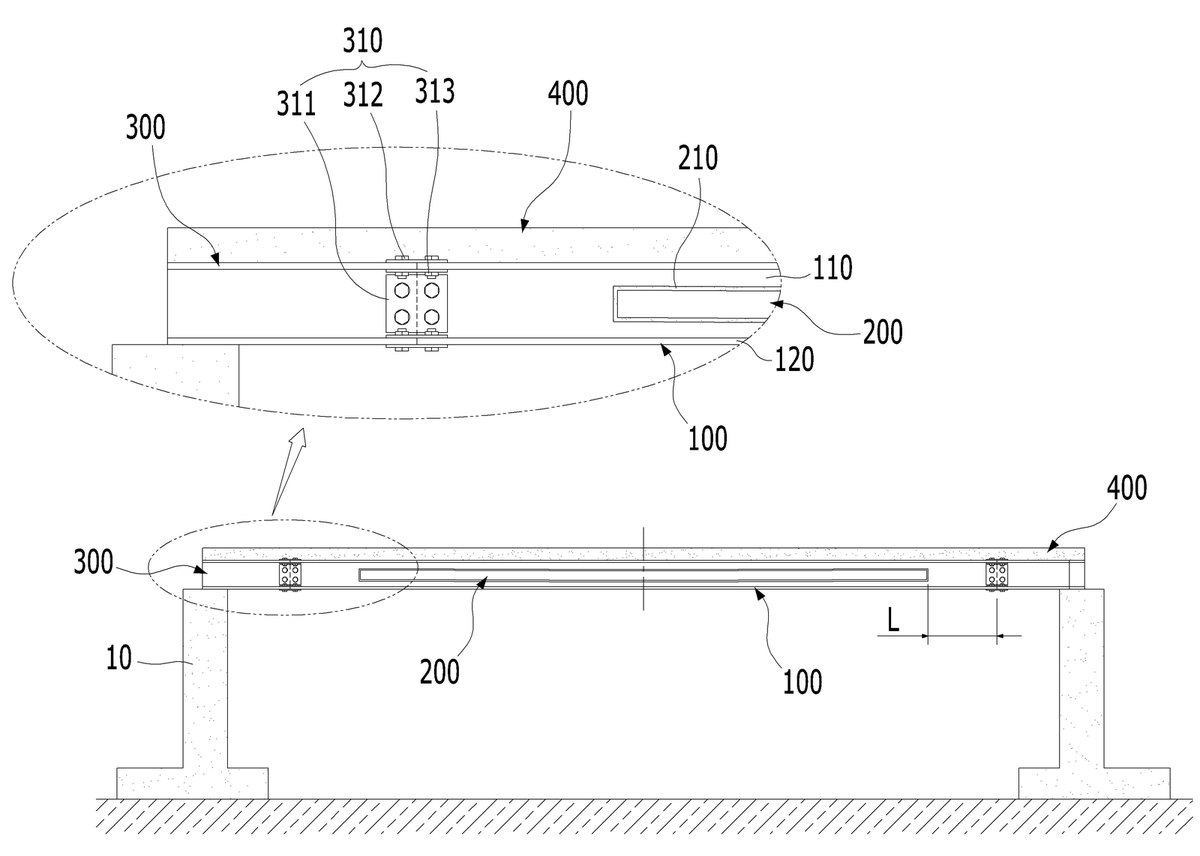

이번 사례는 프리스트레스트 거더 및 그 시공방법입니다. 절차가 청구항에 단계로 적혔는데요. 첫 단계는 변형입니다. 앞뒤로 긴 메인 프레임의 아래쪽에 가압력을 걸어 길이 방향이 위로 벤딩되도록 만듭니다. 힘을 주어 미리 휘어 두는 자리죠. 다리에 짐이 실리면 가운데가 아래로 처지기 마련이라, 미리 위로 휘어 두면 처지고 나서야 곧게 남습니다.

곡선을 붙드는 고정 프레임

둘째는 고정입니다. 휜 메인 프레임의 폭 방향 양쪽에 앞뒤로 긴 고정 프레임을 각각 붙여 그 곡선을 그대로 유지시킵니다. 누르는 힘을 치웠을 때 프레임이 되돌아가지 않게 붙잡는 자리인데요. 옆판이 곧 힘을 가두는 장치가 되는 셈입니다. 강선을 당겨 넣는 방식과 달리 별도의 긴장 설비 없이 판을 대는 것으로 대신했다는 점이 눈에 띄고요.

청구항은 변형과 고정, 보조 프레임 결합으로 이어지는 순서로 세웠습니다. 본 거더특허 건은 특허출원 후 약 8개월 만에 등록으로 이어졌습니다.
