미캐니컬씰특허, 물을 넣고 빼 슬러지를 씻어 낸 특허등록 사례

구동축을 감싸는 씰커버와 밀폐부재

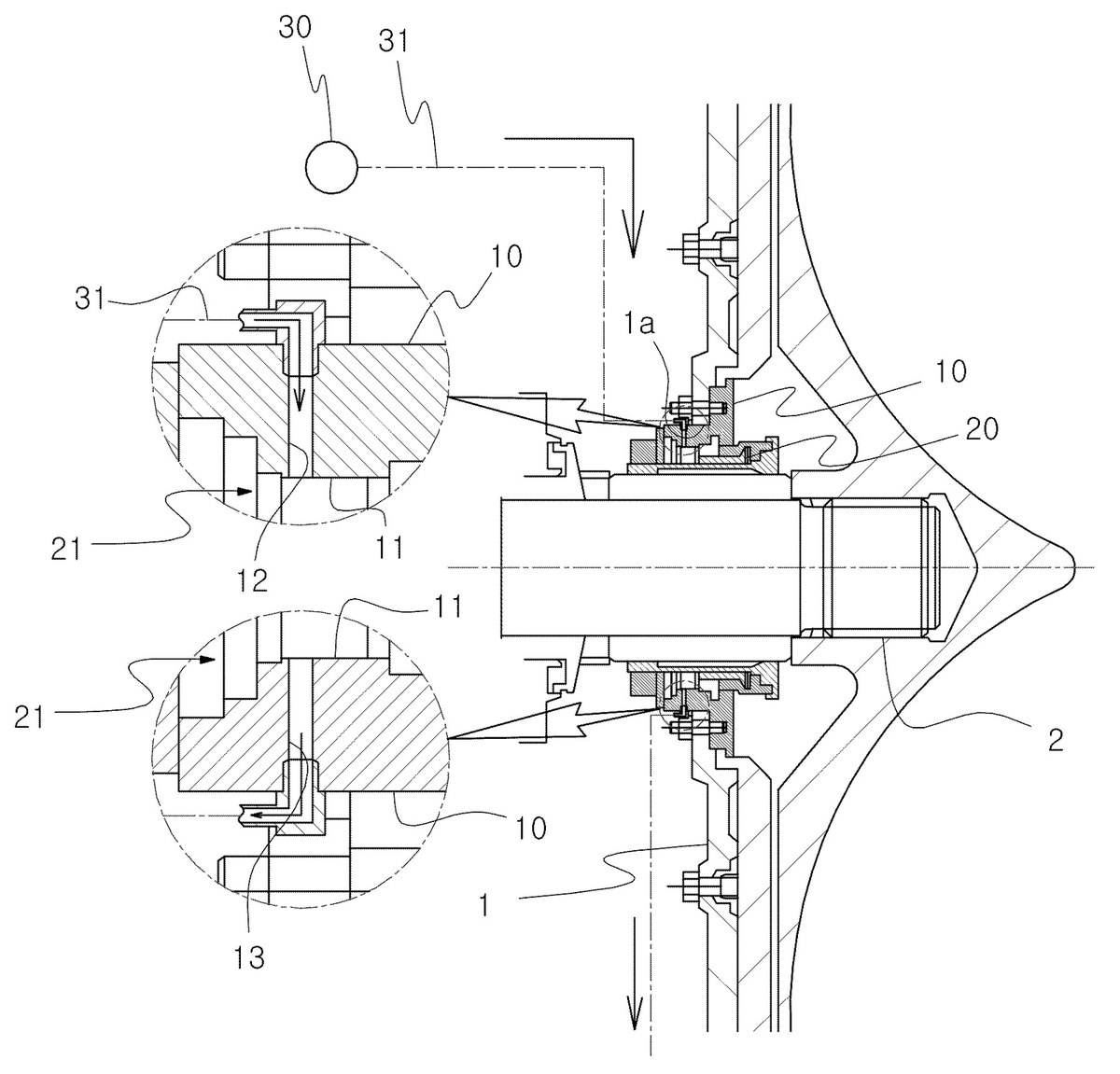

이번 사례는 미캐니컬 씰입니다. 펌프의 구동축이 하우징을 뚫고 나오는 자리를 다루는데요. 씰커버는 구동축이 지나는 개구부가 양쪽 면을 관통한 링 모양이고, 펌프 하우징의 관통공에 물립니다. 그 안에 밀폐부재를 두어 개구부와 구동축 사이의 틈을 막죠. 여기까지가 기존 구성입니다.

급수수단과 배수공으로 만든 물길

문제는 슬러지입니다. 씰커버 안으로 들어온 찌꺼기가 밀폐부재를 갈아 상하게 하곤 하죠. 이 건은 씰커버 윗면에 급수수단을 두어 안으로 용수를 넣고, 아래쪽에는 배수공을 냈습니다. 위에서 넣고 아래로 빼는 물길이 생기니 안에 든 찌꺼기가 고이지 않고 흘러 나가는 셈인데요. 부재를 더 단단한 재료로 바꾸는 대신, 상하게 하는 원인을 씻어 내는 쪽으로 방향을 잡은 점이 이 건의 자리입니다.

청구항은 씰커버와 밀폐부재, 급수수단과 배수공의 배치로 세웠습니다. 본 미캐니컬씰특허 건은 특허출원 후 약 8개월 만에 등록으로 이어졌습니다.
