원전설비특허, 세정수를 걸러 되돌리는 리턴라인을 세운 특허등록 사례

서지탱크에서 필터링유닛으로 도는 물

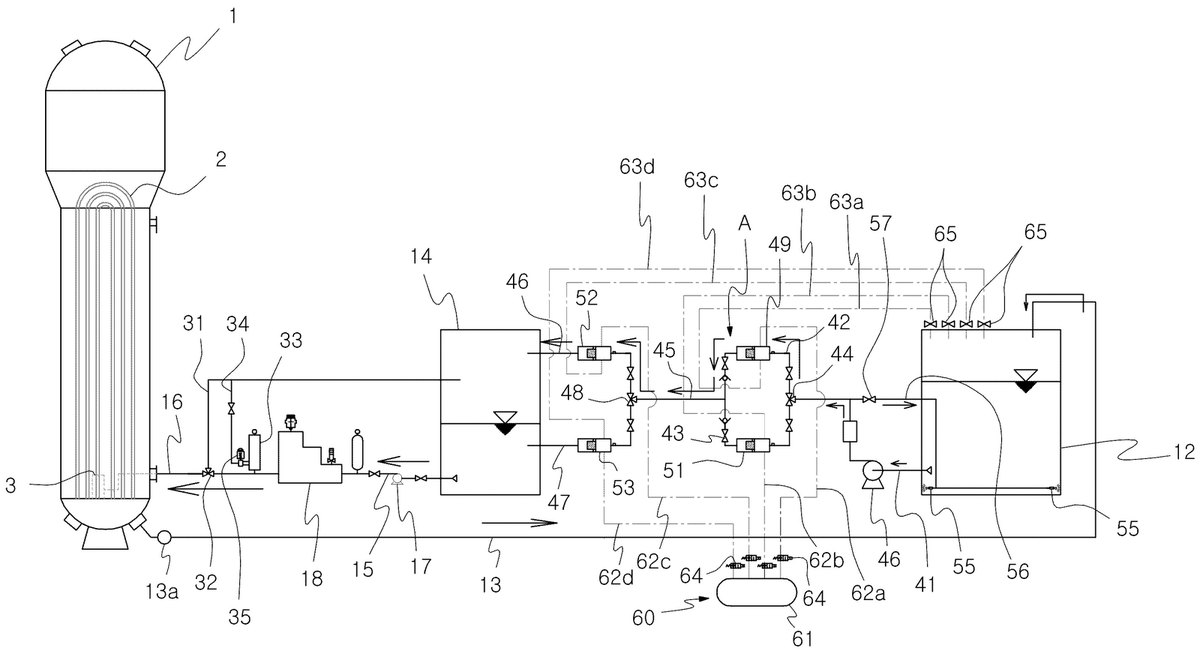

이번 사례는 원자력 발전소 증기발생기 랜싱 프로세스장치입니다. 증기발생기 안쪽을 고압의 물로 씻어 내는 작업을 다루는데요. 먼저 서지탱크가 배수라인으로 증기발생기와 이어져, 씻고 나온 오염된 세정수를 받아 담습니다. 그 물을 필터링유닛이 걸러 내고, 걸러진 물은 저장탱크로 갑니다. 버리지 않고 돌려 쓰는 구조인 셈이죠.

압력을 흘려보내는 리턴라인

고압펌프가 저장탱크의 물을 눌러 제2 급수라인으로 로봇에 보냅니다. 이 건의 자리는 그다음에 있는 리턴라인인데요. 제2 급수라인 중간과 저장탱크를 이어 둔 통로입니다. 로봇 쪽에서 물을 덜 쓰는 순간에도 펌프는 계속 돌기 마련이라, 남는 압력이 갈 곳이 없으면 배관과 펌프에 그대로 실리곤 합니다. 되돌아갈 길을 하나 터 둔 것만으로 설비가 훨씬 안정적으로 버티게 되죠.

청구항은 서지탱크와 필터링유닛, 저장탱크와 고압펌프, 리턴라인의 연결로 세웠습니다. 본 원전설비특허 건은 특허출원에서 등록까지 약 5개월이 걸렸습니다.
