월파방지특허, 평소엔 눕혀 두는 방파판으로 경관을 살린 특허등록 사례

바다 밑에 묻는 해저고정부

이번 사례는 해저설치구조를 포함하는 월파 피해 방지 시설물입니다. 첫째 구성인 해저고정부는 바다 밑 지중에 일정 깊이만큼 묻어 고정하는, 뿌리가 되는 부분인데요. 파도의 힘을 결국 이 부분이 받아 내야 하니 위쪽 구조보다 먼저 자리를 잡아야 합니다.

눕혔다 세우는 방파형성부

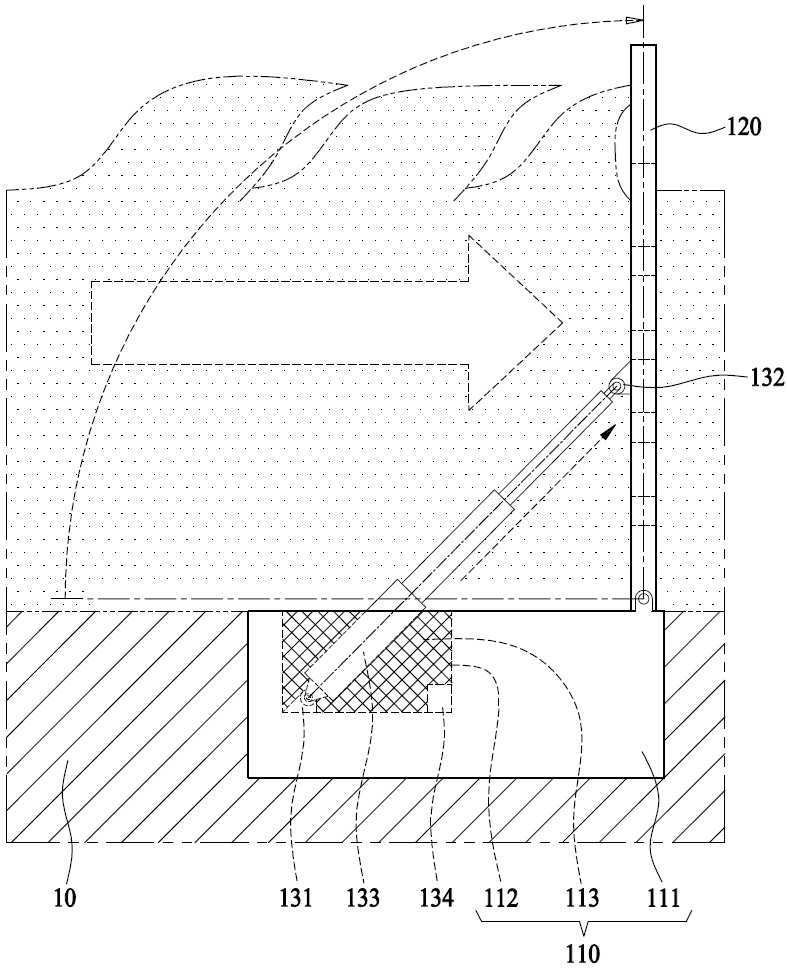

둘째는 방파형성부입니다. 해저고정부 윗면에 밀착되게 놓이는 직사각형 판이고, 윗면 한쪽 테두리에 힌지구조로 물려 있어 위로 곧게 세워지면 파도와 맞서는 면이 됩니다. 평소에는 바닥에 눕혀 둔다는 점이 이 건의 자리죠. 물속에 잠겨 있으니 경관을 가리지 않고 배가 다니는 데도 걸리지 않고요. 필요할 때만 세우는 구조라 항만 운영과 방재를 함께 가져갈 수 있습니다.

청구항은 해저고정부와 방파형성부, 구동 구성의 연결과 힌지 동작으로 세웠습니다. 본 월파방지특허 건은 특허출원부터 등록까지 약 14개월이 걸렸습니다.
