환기팬특허, 멈추면 스스로 닫히는 블레이드 특허등록 사례
- #환기팬특허환기팬
- #특허등록10-2309376
- #소요기간특허출원 후 등록까지 6개월
사례 미리보기
환기팬특허, 모터를 켜고 끄면 날개가 저절로 돌아가 배기 통로를 여닫는 환기팬이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 환기팬특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 환기팬
- 출원번호(일자)
- 10-2021-0039785 (2021.03.26)
- 등록번호(일자)
- 10-2309376 (2021.09.29)
2021.03.26
특허 출원
10-2021-0039785
2021.09.29
특허 등록
10-2309376
사례 소개
환기팬특허는 바람을 얼마나 세게 내보내느냐보다 돌지 않을 때 그 구멍을 어떻게 막느냐에서 자리를 찾습니다. 열린 구멍으로는 바깥 공기가 들어오죠.

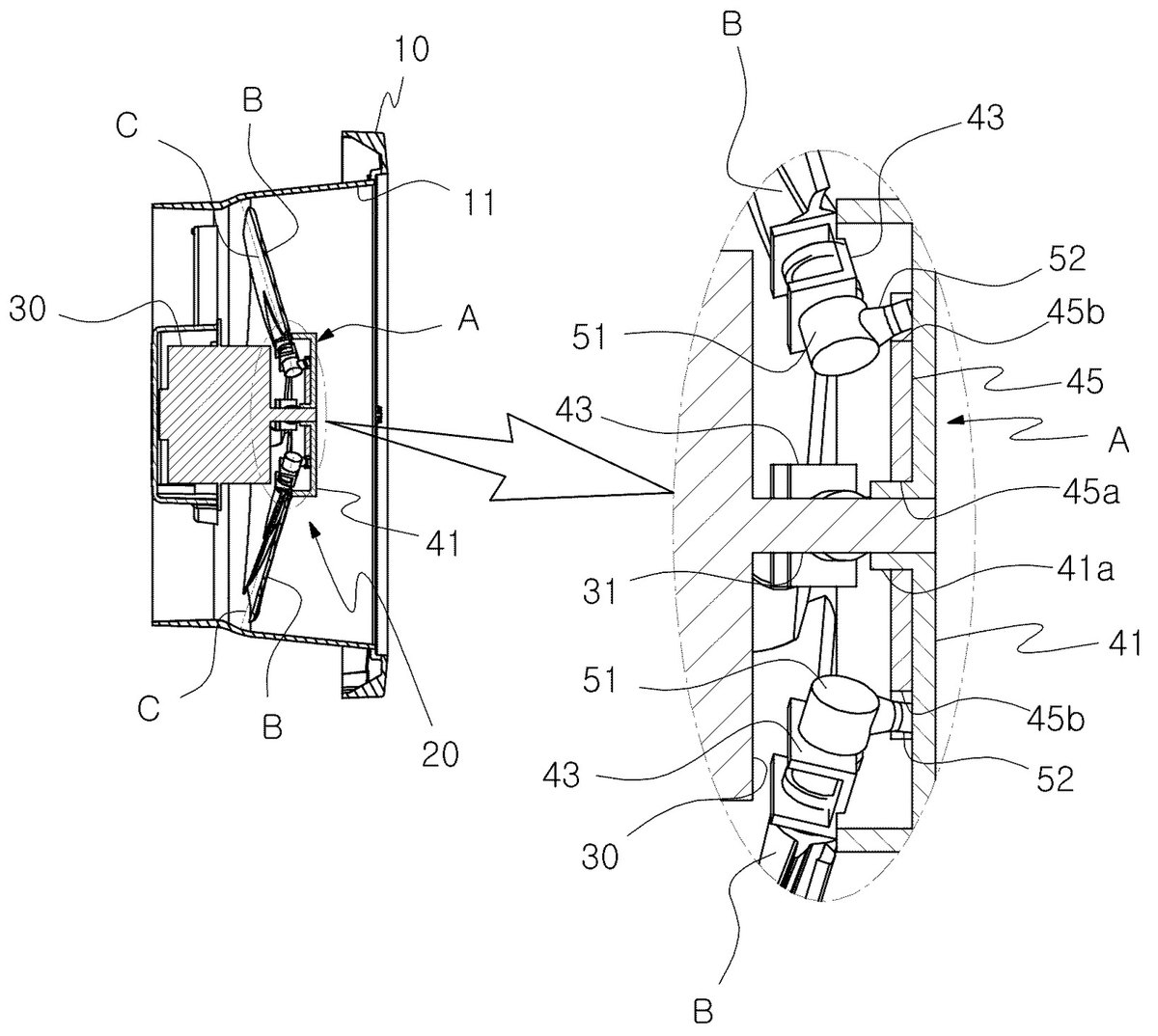

배기통로와 팬본체
이번 사례는 환기팬입니다. 가운데에 앞뒤로 뚫린 배기통로가 있는 케이스에서 출발하는데요. 배기통로 가운데에는 팬본체가 있고, 구동모터가 그것을 돌립니다. 팬본체는 모터에 물리는 허브와 그 둘레의 여러 블레이드로 이루어지죠.
축을 기울여 놓은 자리
보통의 환기팬은 날개를 허브에 고정합니다. 이 건은 날개마다 회동축을 두어 허브 둘레에 돌아갈 수 있게 물렸는데요. 축의 방향이 이 건의 자리입니다. 회동축의 중심축선을 바깥 뒤쪽으로 기울여 놓았죠. 돌면 원심력에 날개가 펼쳐져 바람을 내보내고, 멈추면 제 무게로 접혀 통로를 막습니다. 따로 덮개를 달지 않고 날개가 그 일을 맡는 셈이고요. 부품을 늘리지 않고 축의 방향 하나로 두 가지를 얻은 구성입니다. 청구항도 날개의 개수가 아니라 회동축이 기울어진 방향으로 세웠습니다. 겨울철 역풍이 잦은 자리일수록 이런 구성이 값을 하죠.
본 환기팬특허 건은 특허출원 후 약 6개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.무게중심 위치를 청구항에 적어도 되나요?
위치 관계로 적으면 됩니다. 이번 건도 축선과 무게중심의 앞뒤 관계로 적었습니다. 숫자가 아니어도 구분이 되면 충분합니다.
Q2.부품을 줄인 점이 심사에 도움이 되나요?
효과로 참고됩니다. 다만 구성이 새로워야 합니다. 명세서에 둘을 함께 적습니다.
Q3.가정용과 산업용을 나눠야 하나요?
크기를 적지 않으면 둘 다 들어옵니다. 필요하면 종속항으로 나눕니다. 주력 시장을 보고 정합니다.
