세우는 자전거도 그려야 하나요?

그리지 않는 편이 낫습니다. 그리면 그 자전거의 형태까지 권리에 묶입니다.

여러 대를 세우는 제품은요?

반복되는 한 단위를 물품으로 잡고 이어진 모습은 참고도면으로 보여 주면 됩니다.

금속 제품은 사진과 도면 중 어느 쪽인가요?

반사가 심해 선으로 그린 도면이 형태를 담기에 낫습니다.

디자인

자전거거치대, 세우는 물건을 뺀 틀만 낸 디자인등록 사례

#자전거거치대 #디자인등록 #디자인출원 #로카르노 08-10 #금속

2026.07.31윤웅채 변리사

#자전거거치대자전거 거치대
#디자인등록30-1209047
#소요기간디자인출원 후 등록까지 7개월

사례 미리보기

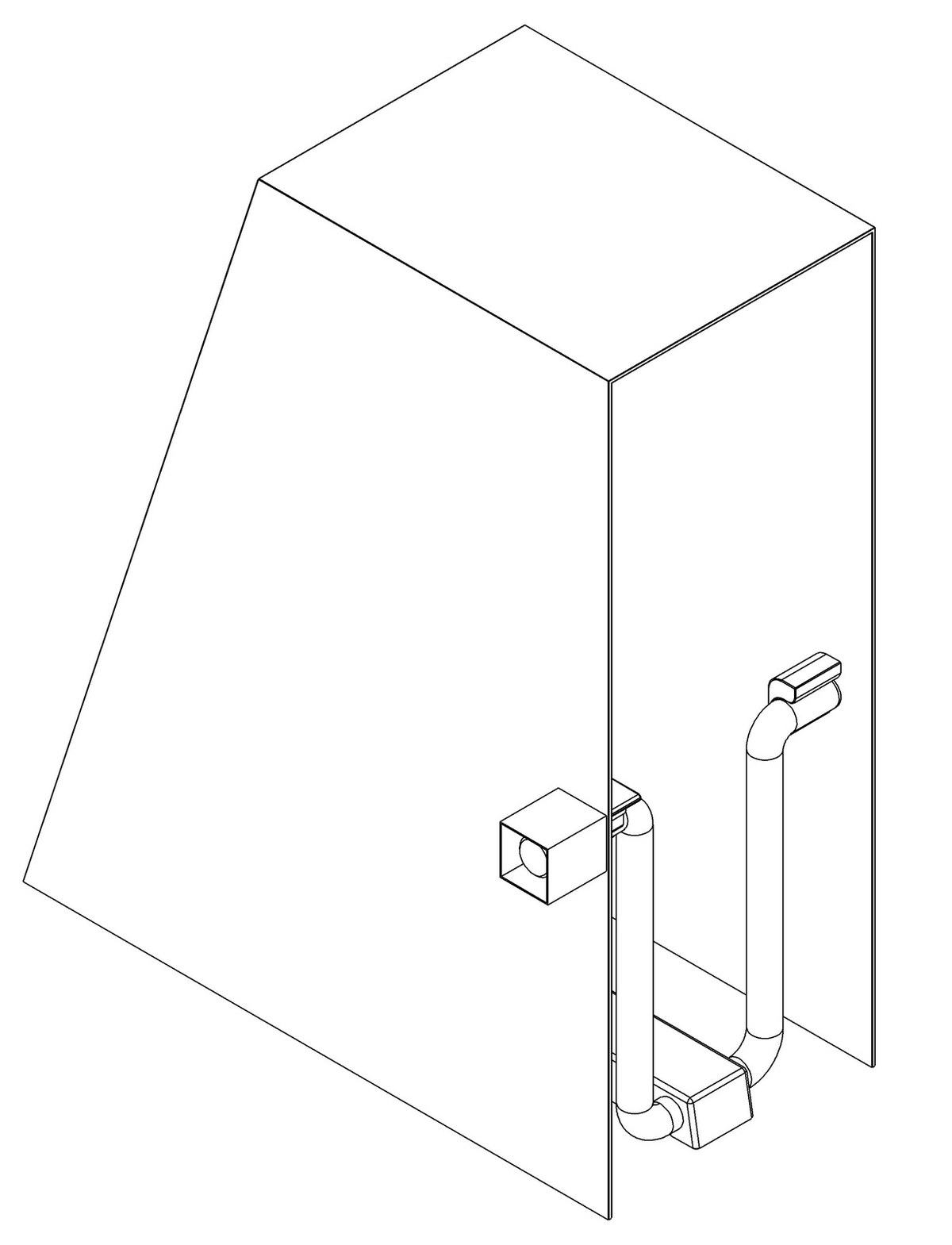

자전거거치대, 자전거 거치대 디자인출원 건입니다. 자전거는 참고도면에만 그렸습니다. 출원 7개월 만에 등록됐습니다.

등록 개요

물품명: 자전거 거치대
물품분류: 로카르노 08-10 (제8류 공구 및 철물)
출원번호(일자): 30-2022-0032070 (2022.08.08)
등록번호(일자): 30-1209047 (2023.03.21)

2022.08.08

디자인 출원

30-2022-0032070

2023.03.21

디자인 등록

30-1209047

사례 소개

자전거거치대는 자전거를 세워 보관하는 금속 틀입니다. 이 건은 박현우 개인이 낸 출원으로 로카르노 08-10, 재질은 금속 및 합성수지재, 도면 8장에 사용상태 참고도면이 한 장 붙었습니다.

세우는 물건을 빼고 틀만 잡은 자리

자전거를 함께 그렸다면 그 자전거의 형태까지 권리에 묶여 다른 차종에는 미치지 않게 됩니다. 이 건은 거치대만 물품으로 잡고 세운 모습은 참고도면으로 돌렸습니다. 참고도면에 나온 자전거는 권리에 들어가지 않으니 어느 자전거를 세우든 같은 권리 안에 있습니다. 무언가를 받치거나 거치하는 물건에서 자주 쓰이는 방식입니다. 앞서 본 피규어받침대나 해먹프레임 건도 같은 구성이었습니다.
