움직임이 여러 방향이면 어떻게 그리나요?

정식 도면은 한 상태로 통일하고 나머지는 참고도면으로 나눠 담습니다.

조절 범위 전체를 지키려면요?

형태가 변화하는 디자인으로 내는 방법을 살펴야 합니다. 그렇지 않으면 대표 상태가 권리입니다.

조절 구조도 지켜지나요?

지켜지지 않습니다. 구조가 핵심이면 특허나 실용신안 쪽을 봐야 합니다.

디자인

무선충전기, 두 가지 움직임을 참고도면 셋으로 보여 준 디자인등록 사례

#무선충전기 #디자인등록 #디자인출원 #로카르노 13-02 #스위블

2026.07.31윤웅채 변리사

#무선충전기무선 충전기
#디자인등록30-1209549
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

무선충전기, 무선 충전기 디자인출원 건입니다. 높이 조절과 회전을 참고도면 세 장으로 냈습니다. 출원 8개월 만에 등록됐습니다.

등록 개요

물품명: 무선 충전기
물품분류: 로카르노 13-02 (제13류 전기 배전·제어 장비)
출원번호(일자): 30-2022-0028265 (2022.07.13)
등록번호(일자): 30-1209549 (2023.03.24)

2022.07.13

디자인 출원

30-2022-0028265

2023.03.24

디자인 등록

30-1209549

사례 소개

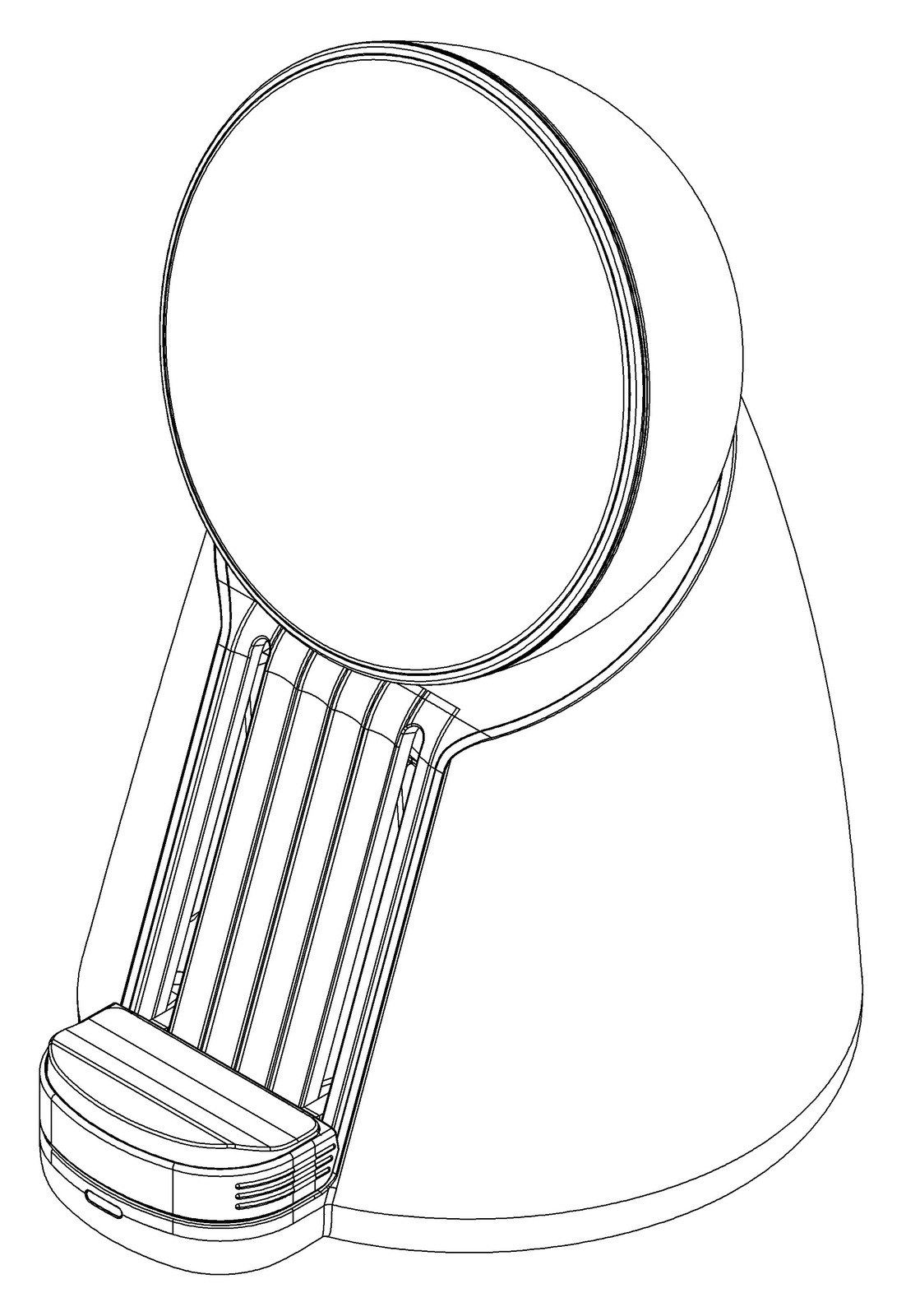

무선충전기는 휴대폰을 올려 두고 충전하는 기기입니다. 이 건은 주식회사 엑스플러스가 낸 출원으로 로카르노 13-02, 재질은 금속 및 합성수지재, 도면 8장에 참고도면이 세 장 붙었습니다.

움직임이 둘인 물건의 도면

설명에는 받침대 높이를 조절할 수 있고 상단 충전부를 스위블로 돌려 각도를 바꿀 수 있다고 적혀 있습니다. 움직이는 방향이 둘이라 상태의 조합이 여럿 나옵니다. 정식 도면은 한 상태로 통일하고 나머지는 참고도면 세 장으로 나눠 담았습니다. 여러 상태를 정식 도면에 섞으면 도면끼리 어긋나 보정 대상이 됩니다.

조절 범위를 지키고 싶다면

조절 구조 자체는 디자인등록으로 지켜지지 않습니다. 회전이나 높이 조절 방식이 핵심이면 특허나 실용신안 쪽을 봐야 합니다. 형태 쪽에서 조절 범위 전체를 담고 싶다면 형태가 변화하는 디자인으로 내는 방법을 살펴야 하고, 그렇지 않으면 대표 상태 하나가 권리가 됩니다. 디자인은 받침의 굴곡과 충전부의 모양, 이음새의 배치 같은 겉으로 드러나는 형태를 맡습니다. 충전기는 책상 위에 늘 놓이는 물건이라 형태 자체가 구매 이유가 되는 경우도 많습니다. 본 무선충전기 건은 디자인출원 후 약 8개월 만에 등록으로 이어졌습니다.
