이어진 두 부분을 한 물품으로 잡아도 되나요?

한 세트로만 쓰이면 묶는 것이 실제와 맞습니다.

물이 나가는 구조도 지켜지나요?

지켜지지 않습니다. 구조가 핵심이면 특허나 실용신안 쪽을 봐야 합니다.

디자인

물총완구, 물통과 총을 한 물품으로 묶어 낸 디자인등록 사례

#물총완구 #디자인등록 #디자인출원 #로카르노 21-01 #물통

2026.08.01윤웅채 변리사

#물총완구물총 완구
#디자인등록30-1210152
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

물총완구, 물총 완구 디자인출원 건입니다. 등에 메는 물통과 총이 이어진 형태로 냈습니다. 출원 9개월 만에 등록됐습니다.

등록 개요

물품명: 물총 완구
물품분류: 로카르노 21-01 (제21류 오락용품 및 장식품)
출원번호(일자): 30-2022-0027972 (2022.07.12)
등록번호(일자): 30-1210152 (2023.03.29)

2022.07.12

디자인 출원

30-2022-0027972

2023.03.29

디자인 등록

30-1210152

사례 소개

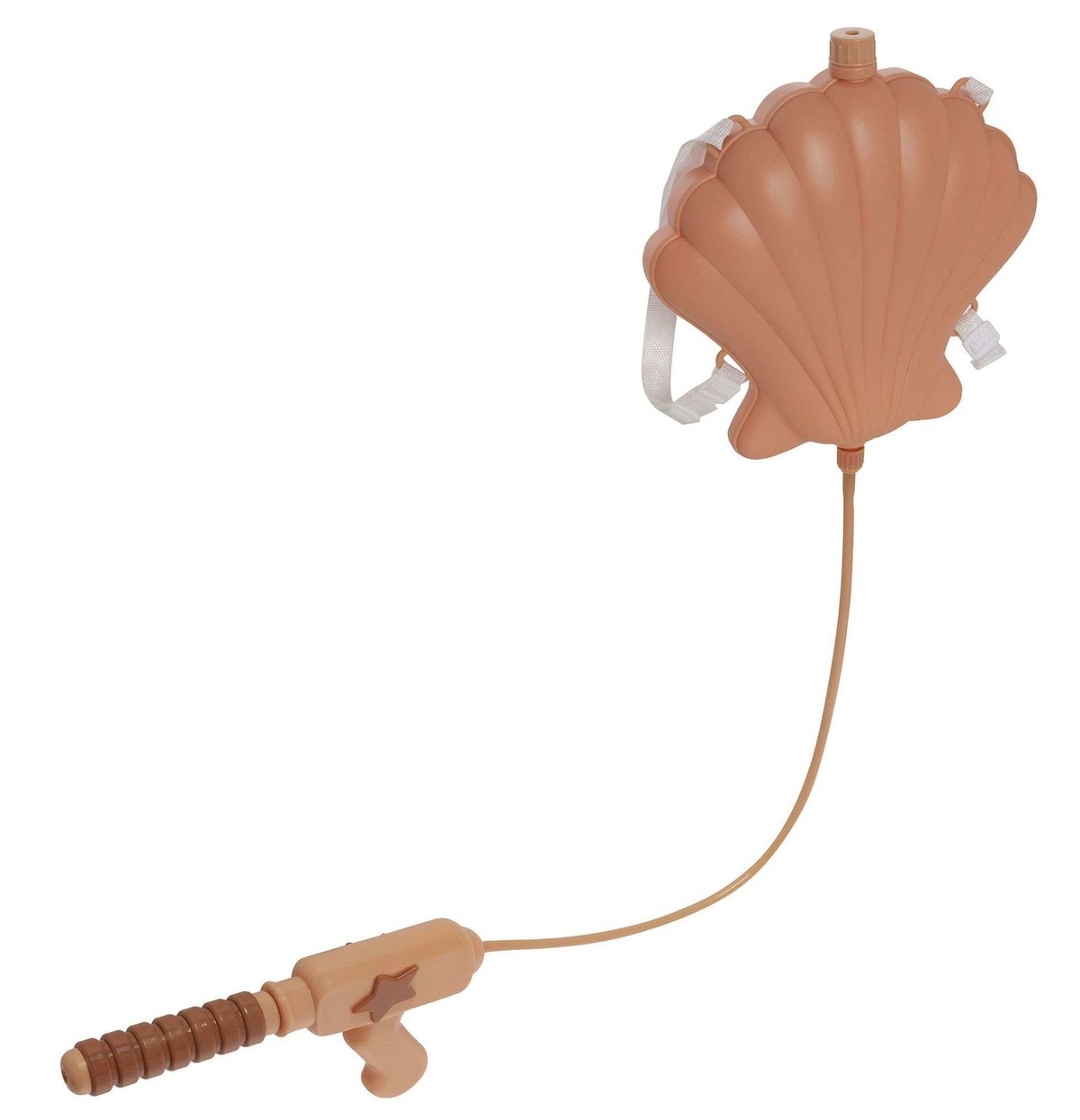

물총완구 중에는 물통을 따로 메고 쓰는 것이 있습니다. 이 건은 성민정 개인이 낸 출원으로 로카르노 21-01, 재질은 합성수지 및 섬유 재질, 도면 7장이 모두 도면대용 사진입니다.

두 부분을 한 물품으로 묶은 자리

설명에는 물이 담긴 물통을 배낭처럼 등에 메고 총의 방아쇠를 당기면 물이 나간다고 적혀 있습니다. 물통과 총이 관으로 이어진 구조라 따로 팔리지 않고 한 세트로 쓰입니다. 이런 물건은 둘을 묶어 하나의 물품으로 잡는 것이 실제와 맞습니다. 반대로 총만 따로 파는 제품이라면 그 부분만 잡거나 부분디자인으로 내는 쪽을 생각합니다. 어느 쪽으로 내든 여섯 방향 사진은 같은 상태로 통일해야 도면끼리 어긋나지 않습니다.

여러 재질이 섞인 완구를 찍을 때

몸통과 총은 플라스틱, 메는 끈은 천으로 되어 있습니다. 재질이 섞이면 사진에서 반사와 흡수가 달라 한쪽이 날아가거나 어둡게 뭉칩니다. 배경을 단색으로 두고 빛을 고르게 퍼뜨려야 두 재질이 함께 살아납니다. 물이 나가는 구조나 압력을 만드는 방식 자체는 디자인등록으로 지켜지지 않으니, 그 부분이 핵심이면 특허나 실용신안 쪽을 함께 봐야 합니다. 디자인은 총구와 손잡이의 모양, 물통의 굴곡, 끈이 붙는 자리 같은 겉으로 드러나는 형태를 맡습니다. 본 물총완구 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
