끼워 만드는 물건은 어느 상태로 그리나요?

지키려는 쪽으로 정합니다. 완성 형태가 중요하면 조립 상태, 재단 모양이 중요하면 전개 상태입니다.

참고사진에만 나오면 어떻게 되나요?

권리 범위에 들어가지 않습니다. 지킬 자리라면 정식 도면으로 두어야 합니다.

그림 그리는 자리는요?

비운 상태로 그립니다. 내용은 쓰는 사람마다 달라지기 때문입니다.

디자인

만화경, 조립 전 전개 상태를 참고사진으로 낸 디자인등록 사례

#만화경 #디자인등록 #디자인출원 #로카르노 21-01 #퍼즐형

2026.08.01윤웅채 변리사

#만화경학습교구용 만화경
#디자인등록30-1210594
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

만화경, 학습교구용 만화경 디자인출원 건입니다. 퍼즐처럼 끼워 맞추는 육면체로 냈습니다. 출원 9개월 만에 등록됐습니다.

등록 개요

물품명: 학습교구용 만화경
물품분류: 로카르노 21-01 (제21류 오락용품 및 장식품)
출원번호(일자): 30-2022-0027228 (2022.07.06)
등록번호(일자): 30-1210594 (2023.03.31)

2022.07.06

디자인 출원

30-2022-0027228

2023.03.31

디자인 등록

30-1210594

사례 소개

만화경은 안쪽 거울에 비친 모습이 여러 상으로 보이는 물건입니다. 이 건은 강성기·강훈 두 사람의 공동출원으로 로카르노 21-01, 재질은 거울 또는 합성수지재, 도면 7장에 참고사진 두 장이 붙었습니다. 같은 두 사람이 낸 리듬학습용 교구 건과 짝을 이루는 계열 출원입니다.

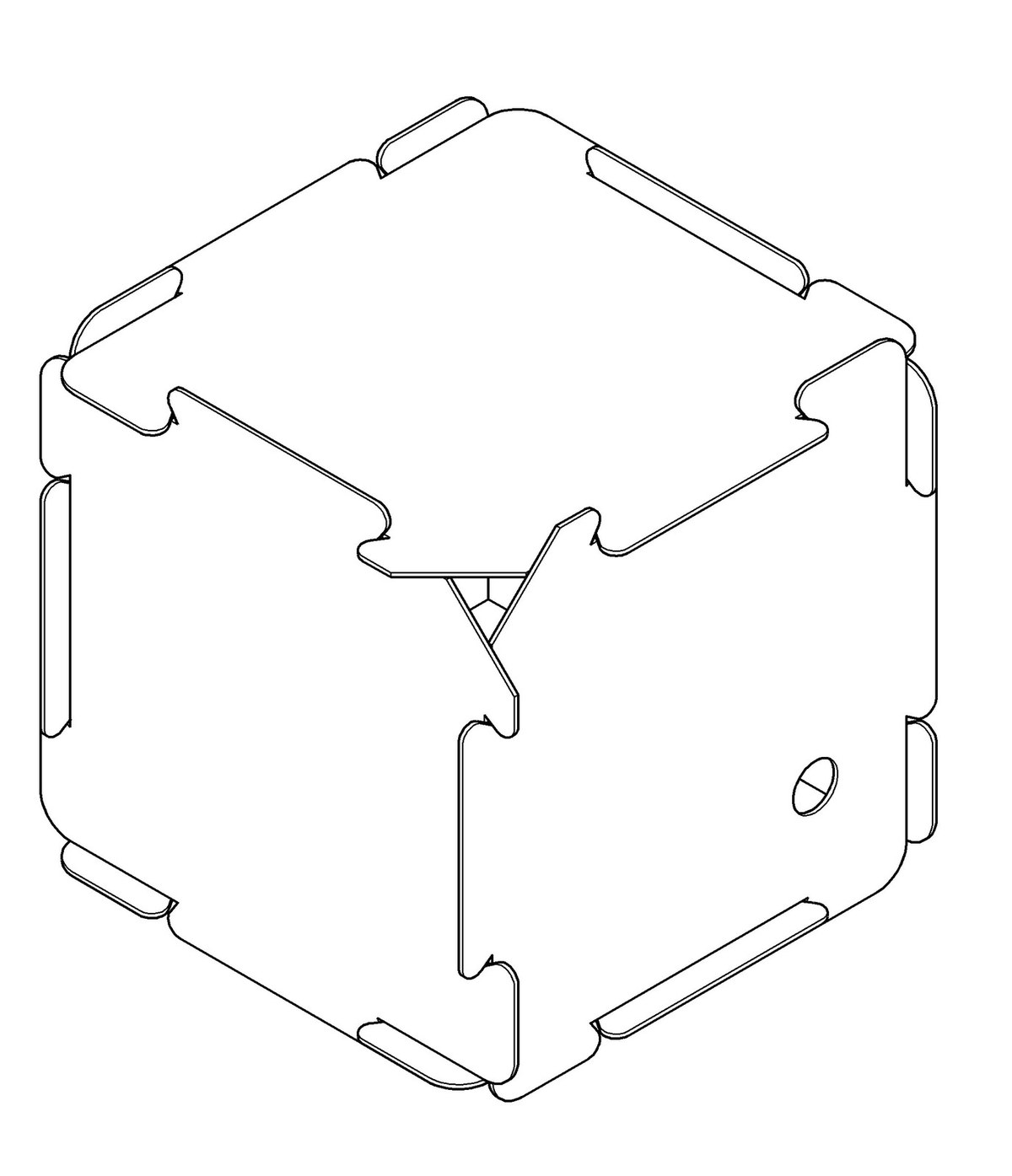

조립한 상태를 정식 도면으로 삼은 자리

여섯 방향 사진은 육면체로 조립된 상태이고, 조립 전 전개된 모습은 참고사진으로 두었습니다. 앞서 본 포장박스 건들처럼 판을 접거나 끼워 만드는 물건은 어느 상태를 지킬지 정해야 합니다. 이 건은 완성된 육면체의 형태를 잡았고, 퍼즐형으로 나뉜 각 면의 재단 모양은 참고사진에서만 보입니다. 그 모양까지 지키려면 전개 상태를 정식 도면으로 두어야 합니다.

사용자가 그림을 그려 넣는 자리

설명에는 원형구멍이 있는 면과 마주 보는 면에 도구로 그림을 그려 끼운다고 적혀 있습니다. 그림은 쓰는 사람마다 달라지므로 정식 도면에는 비운 상태가 그려집니다. 앞서 본 액자용 그림이나 액자속지 건과 같은 방식입니다. 내용물이 바뀌는 물품은 그 자리를 비워 두는 것이 넓게 쓰입니다. 본 만화경 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
