표면에 찍힌 화살표도 형태에 들어가나요?

도면에 그리면 들어갑니다. 그 표시가 구별되는 자리가 되기도 합니다.

표시를 바꿔 가며 팔 계획이면요?

형태에서 빼 두는 쪽을 생각해야 합니다. 그리면 그 표시까지 권리에 묶입니다.

결합 구조도 지켜지나요?

지켜지지 않습니다. 구조가 핵심이면 특허 쪽을 함께 봐야 합니다.

디자인

카트리지, 화살표까지 형태에 담은 디자인등록 사례

#카트리지 #디자인등록 #디자인출원 #로카르노 24-01 #분해

2026.08.01윤웅채 변리사

#카트리지당화혈색소 측정기용 카트리지
#디자인등록30-1212007
#소요기간디자인출원 후 등록까지 7개월

사례 미리보기

카트리지, 당화혈색소 측정기용 카트리지 디자인출원 건입니다. 장착 방향을 알리는 화살표가 형태에 들어갔습니다. 출원 7개월 만에 등록됐습니다.

등록 개요

물품명: 당화혈색소 측정기용 카트리지
물품분류: 로카르노 24-01 (제24류 의료·실험 기기)
출원번호(일자): 30-2022-0035221 (2022.08.30)
등록번호(일자): 30-1212007 (2023.04.11)

2022.08.30

디자인 출원

30-2022-0035221

2023.04.11

디자인 등록

30-1212007

사례 소개

카트리지는 측정기 안에 끼워 쓰고 버리는 일회용 부품입니다. 이 건은 주식회사 레오바이오가 낸 출원으로 로카르노 24-01, 재질은 금속 및 합성수지재, 도면은 아홉 장입니다.

화살표가 형태의 일부가 되는 자리

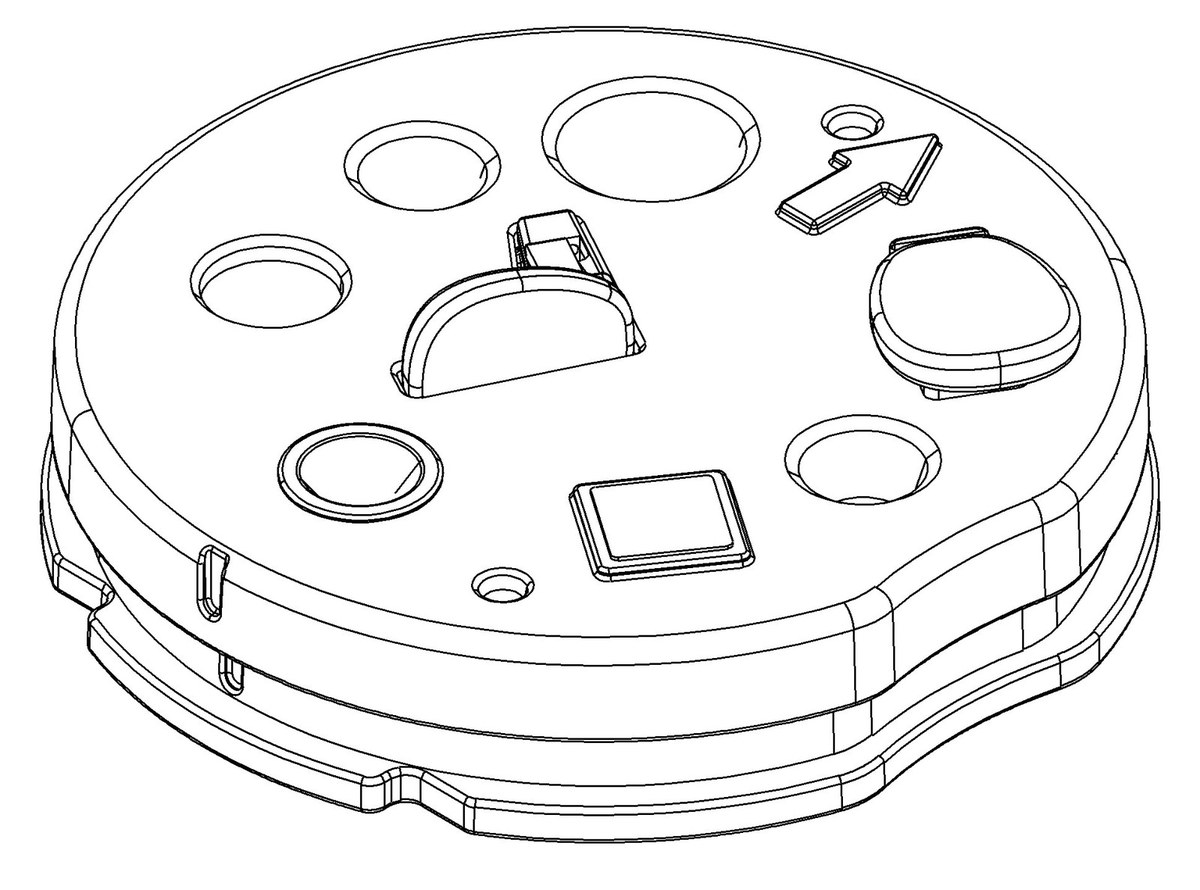

설명에는 사용자가 정확한 장착 위치와 방향을 화살표와 형상을 통해 알 수 있게 했다고 적혀 있습니다. 표면에 찍힌 화살표도 도면에 그려지면 형태의 일부로 읽힙니다. 방향을 알리는 표시는 제품마다 모양이 다르니 그 자체가 구별되는 자리가 되기도 합니다. 반대로 그 표시를 바꿔 가며 팔 계획이라면 형태에서 빼 두는 쪽을 생각해야 합니다.

분해 상태를 정식 도면으로 둔 자리

아홉 번째 도면은 분해된 모습입니다. 정식 도면이라 그 상태의 형태도 권리에 들어갑니다. 여러 부품이 조립되어 하나로 팔리는 제품은 분해했을 때의 모습이 제품의 한 얼굴이 됩니다. 여섯 방향 도면은 조립 상태로 통일되어 있어 도면끼리 어긋나지 않습니다. 캐필러리가 넓은 면으로 결합된다는 구조 자체는 디자인등록으로 지켜지지 않으니, 그 부분이 핵심이면 특허 쪽을 함께 봐야 합니다. 일회용 소모품은 본체보다 반복 구매가 일어나는 자리라 형태를 지켜 두는 값이 큽니다. 본 카트리지 건은 디자인출원 후 약 7개월 만에 등록으로 이어졌습니다.
