확대 도면도 정식 도면이 되나요?

됩니다. 정식 도면으로 두면 그 부분의 형태까지 권리에 들어갑니다.

확대할 때 무엇을 밝혀야 하나요?

어느 도면을 확대한 것인지 적어야 합니다.

누수를 막는 효과도 지켜지나요?

지켜지지 않습니다. 구조가 핵심이면 특허나 실용신안 쪽을 봐야 합니다.

디자인

베이스레일, 정면도를 확대해 여덟 번째 도면으로 낸 디자인등록 사례

#베이스레일 #디자인등록 #디자인출원 #로카르노 13-04 #확대 도면

2026.08.01윤웅채 변리사

#베이스레일태양광패널 고정용 베이스 레일
#디자인등록30-1212281
#소요기간디자인출원 후 등록까지 11개월

사례 미리보기

베이스레일, 태양광패널 고정용 베이스 레일 디자인출원 건입니다. 정면도 확대 도면을 정식 도면으로 두었습니다. 출원 11개월 만에 등록됐습니다.

등록 개요

물품명: 태양광패널 고정용 베이스 레일
물품분류: 로카르노 13-04 (제13류 전기 배전·제어 장비)
출원번호(일자): 30-2022-0019401 (2022.05.16)
등록번호(일자): 30-1212281 (2023.04.12)

2022.05.16

디자인 출원

30-2022-0019401

2023.04.12

디자인 등록

30-1212281

사례 소개

베이스레일은 지붕 위에 놓여 태양광 설비를 받치는 긴 금속 부재입니다. 이 건은 이시원 개인이 낸 출원으로 로카르노 13-04, 재질은 금속재, 도면 8장에 사용상태 참고도면이 한 장 붙었습니다.

정면도를 확대해 정식 도면으로 둔 자리

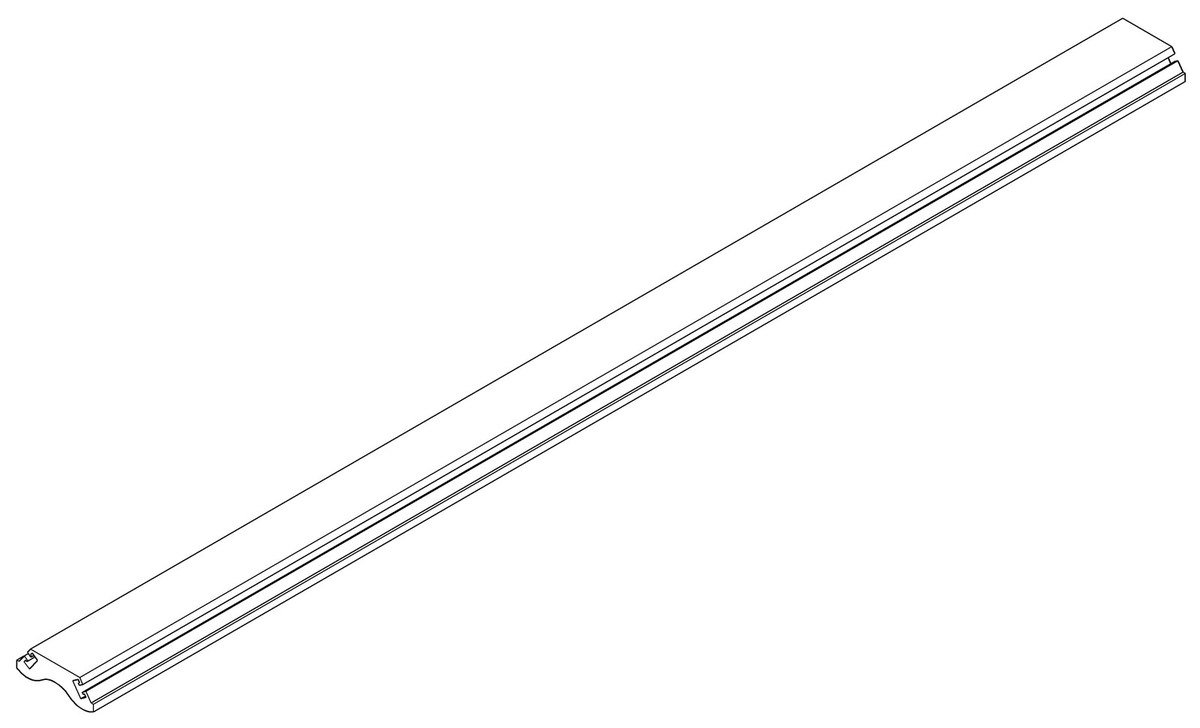

여덟 번째 도면은 정면도를 확대한 것입니다. 레일은 길이가 길어 전체를 한 화면에 담으면 단면 형태가 작게 나옵니다. 지붕 골에 맞물리는 굴곡이 이 물품의 핵심인데 그 자리가 뭉개지면 대조할 지점이 사라집니다. 확대 도면을 정식 도면으로 두면 그 부분의 형태까지 권리에 들어갑니다. 어느 도면을 확대한 것인지는 반드시 밝혀야 합니다. 길이가 긴 부재는 가운데를 잘라 내는 길이 생략과 함께 쓰는 경우도 많습니다.

기능 설명이 길게 붙은 자리

설명에는 물결모양 지붕재 골 위에 설치해 벌어지는 연결부를 눌러 주고, 직결피스 같은 별도 고정부재가 필요 없다고 적혀 있습니다. 왜 이런 굴곡이 나왔는지 알려 주는 문장입니다. 다만 누수를 막거나 고정부재를 없앤 효과 자체는 디자인등록으로 지켜지지 않습니다. 그 부분이 핵심이면 특허나 실용신안 쪽을 함께 봐야 하고, 디자인은 단면의 굴곡과 전체 실루엣을 맡습니다. 본 베이스레일 건은 디자인출원 후 약 11개월 만에 등록으로 이어졌습니다.
