전체 형태 도면을 두 장 두는 이유는요?

한 각도에서는 반대편이 가려집니다. 두 각도를 두면 앞뒤가 모두 드러납니다.

설명이 짧으면 불리한가요?

짚을 것이 없으면 짧아도 됩니다. 대신 도면이 특징을 다 담고 있어야 합니다.

흡입 성능도 지켜지나요?

지켜지지 않습니다. 지켜지는 것은 손잡이 굴곡과 흡입구 모양 같은 형태입니다.

디자인

핸디청소기, 손에 쥐는 기기를 여덟 장으로 낸 디자인등록 사례

#핸디청소기 #디자인등록 #디자인출원 #로카르노 15-05 #손잡이

2026.08.01윤웅채 변리사

#핸디청소기핸디형 진공청소기
#디자인등록30-1212788
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

핸디청소기, 핸디형 진공청소기 디자인출원 건입니다. 전체 형태 도면을 두 장 포함해 여덟 장을 냈습니다. 출원 8개월 만에 등록됐습니다.

등록 개요

물품명: 핸디형 진공청소기
물품분류: 로카르노 15-05 (제15류 기타 분류되지 않는 기계)
출원번호(일자): 30-2022-0031948 (2022.08.08)
등록번호(일자): 30-1212788 (2023.04.17)

2022.08.08

디자인 출원

30-2022-0031948

2023.04.17

디자인 등록

30-1212788

사례 소개

핸디청소기는 손에 쥐고 쓰는 작은 청소 기기입니다. 이 건은 (주)거보아이엔씨가 낸 출원으로 로카르노 15-05, 재질은 금속 및 합성수지재, 도면은 여덟 장입니다.

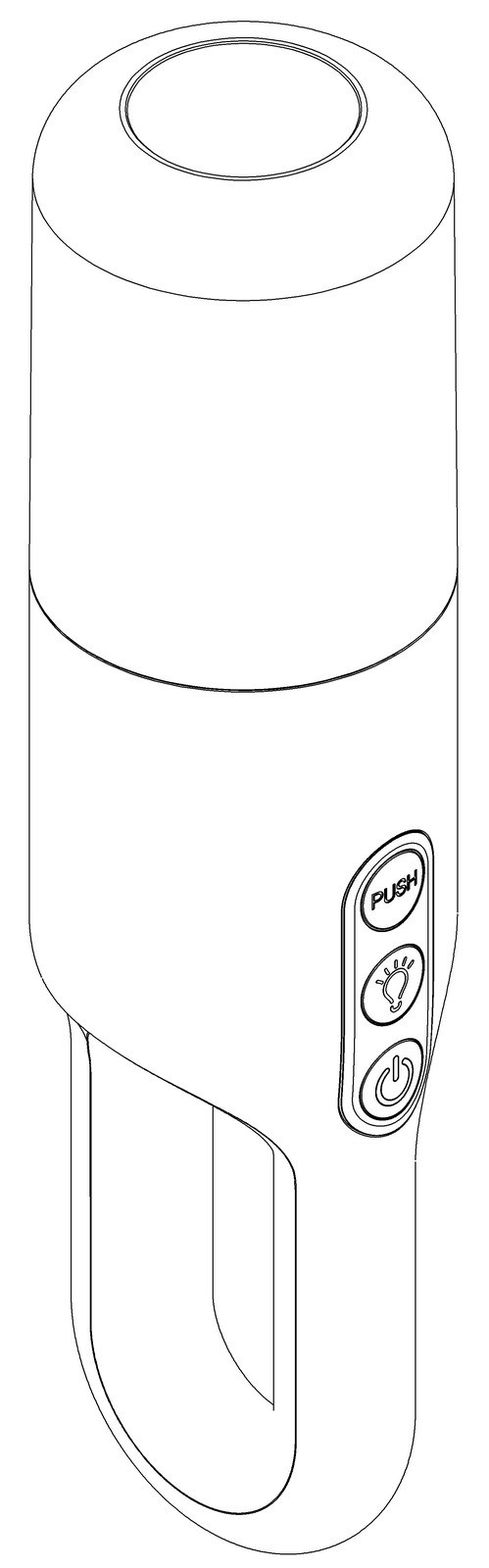

전체 형태 도면을 두 장 둔 자리

한 손에 쥐는 기기는 앞쪽에 흡입구가 있고 뒤쪽에 손잡이와 버튼이 붙습니다. 한 각도에서 본 사시도만으로는 반대편이 가려집니다. 두 각도의 전체 형태 도면을 두면 흡입구 쪽과 손잡이 쪽이 모두 드러납니다. 여섯 방향 도면은 그대로 갖춰져 있으니 형태 확정에는 문제가 없고, 물건을 읽기가 쉬워집니다.

설명을 짧게 두어도 되는 경우

설명은 재질과 쓰임 두 줄로 끝납니다. 생략한 도면이 없고 짚어야 할 결합 대상이나 구조도 없으면 이렇게 두어도 됩니다. 대신 형태의 특징은 온전히 도면이 짊어집니다. 청소기는 흡입 성능이 앞서는 제품이지만 그 성능은 디자인등록으로 지켜지지 않습니다. 지켜지는 것은 손잡이의 굴곡과 흡입구의 모양, 버튼과 통풍구의 배치 같은 겉으로 드러나는 형태입니다. 손에 쥐는 기기는 쥐기 편하도록 형태가 정해지는 부분이 많아, 그 안에서 다르게 만든 자리가 곧 판단 대상이 됩니다. 본 핸디청소기 건은 디자인출원 후 약 8개월 만에 등록으로 이어졌습니다.
