뚜껑은 어느 상태로 그리나요?

닫힌 상태로 통일합니다. 여는 모습은 참고도면으로 보여 주면 됩니다.

주방 가전은 어디서 형태가 갈리나요?

뚜껑의 곡선과 손잡이, 버튼과 표시등의 배치, 통풍구 모양 같은 자리입니다.

처리 방식도 지켜지나요?

지켜지지 않습니다. 구조가 핵심이면 특허 쪽을 함께 봐야 합니다.

디자인

음식물처리기, 뚜껑을 덮은 상태로 낸 디자인등록 사례

#음식물처리기 #디자인등록 #디자인출원 #로카르노 09-09 #뚜껑

2026.08.01윤웅채 변리사

#음식물처리기음식물 처리기
#디자인등록30-1212888
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

음식물처리기, 음식물 처리기 디자인출원 건입니다. 뚜껑과 버튼이 있는 주방 가전으로 냈습니다. 출원 1개월 만에 등록됐습니다.

등록 개요

물품명: 음식물 처리기
물품분류: 로카르노 09-09 (제9류 운송·취급용 포장 및 용기)
출원번호(일자): 30-2023-0011685 (2023.03.28)
등록번호(일자): 30-1212888 (2023.04.18)

2023.03.28

디자인 출원

30-2023-0011685

2023.04.18

디자인 등록

30-1212888

사례 소개

음식물처리기는 싱크대 옆에 두는 주방 가전입니다. 이 건은 주식회사 보성바이오가 낸 출원으로 로카르노 09-09, 재질은 금속 및 합성수지재, 도면 8장에 사용상태 참고도면이 한 장 붙었습니다.

뚜껑이 있는 기기의 기준 상태

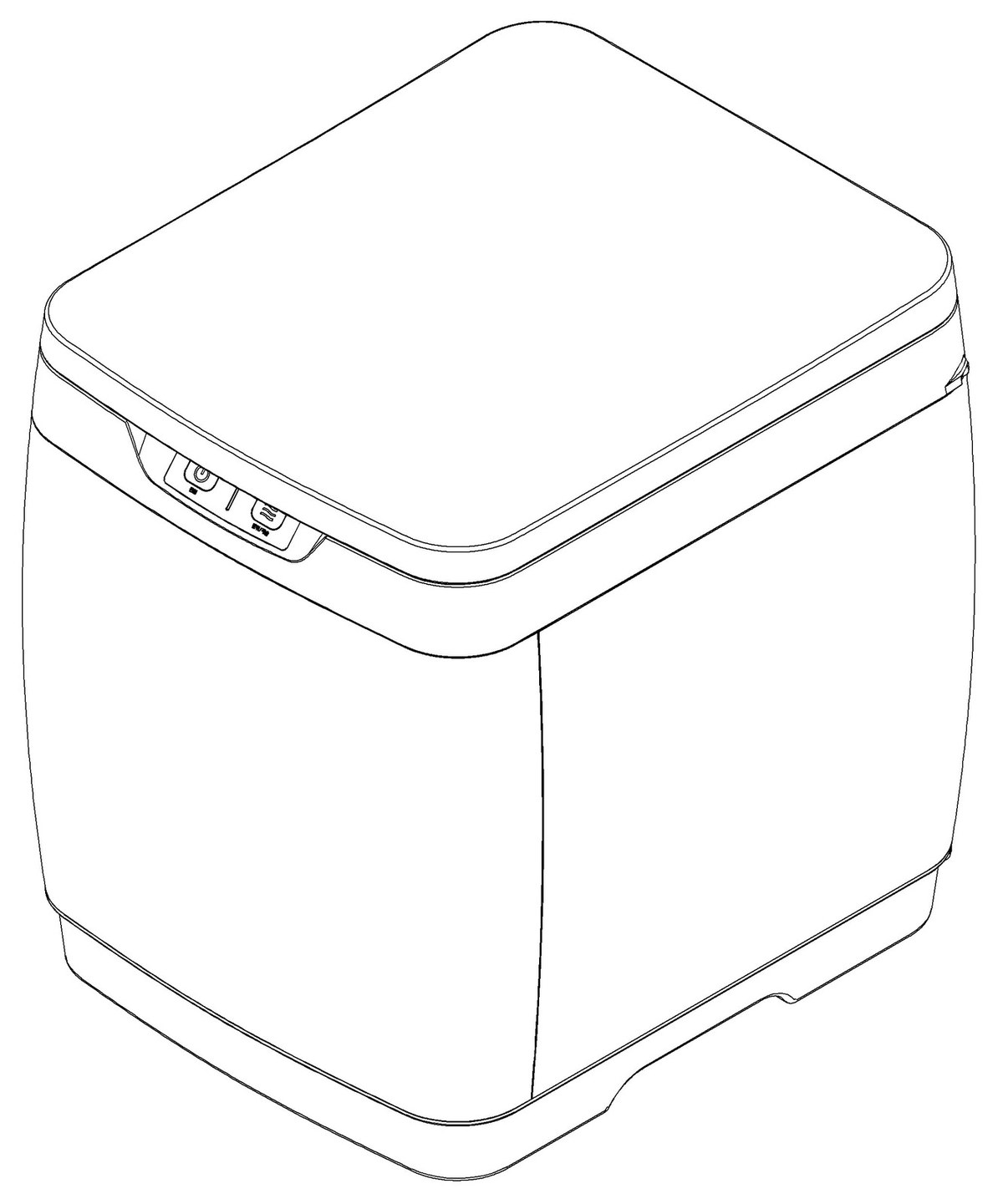

설명에는 안에 음식물을 넣고 악취유출 방지 뚜껑을 덮은 뒤 상단 버튼을 눌러 쓴다고 적혀 있습니다. 여섯 방향 도면은 뚜껑을 덮은 상태로 통일한 것으로 보이고, 여는 모습은 참고도면으로 두었습니다. 열린 상태와 닫힌 상태를 정식 도면에 섞으면 도면끼리 어긋납니다. 파는 시점이자 완성된 모습인 닫힌 상태를 기준으로 삼는 것이 보통입니다.

가전에서 형태가 갈리는 자리

주방 가전은 몸통이 원통이나 사각 상자라 언뜻 보면 비슷합니다. 실제로 갈리는 지점은 뚜껑의 곡선과 손잡이, 버튼과 표시등의 배치, 통풍구의 모양, 바닥의 받침 구조입니다. 이런 자리가 정면도와 평면도에서 또렷해야 대조할 지점이 생깁니다. 냄새를 막는 구조나 처리 방식 자체는 디자인등록으로 지켜지지 않고, 그 부분이 핵심이면 특허 쪽을 함께 봐야 합니다. 가전은 안쪽 구조와 겉모양이 모두 값을 하는 제품이라 두 제도를 나눠 쓰는 곳이 많습니다. 본 음식물처리기 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
