모듈을 붙이는 제품은 어느 구성으로 그리나요?

기본 구성 하나로 정합니다. 늘려 붙인 모습은 참고도면으로 보여 주면 됩니다.

여러 구성을 섞으면 어떻게 되나요?

도면끼리 어긋나 보정 대상이 됩니다.

추가 모듈의 형태가 많이 다르면요?

각각 따로 내는 쪽을 생각해야 합니다. 형태가 다르면 별개의 디자인입니다.

디자인

공기살균정화기, 모듈을 붙여 쓰는 기기로 낸 디자인등록 사례

#공기살균정화기 #디자인등록 #디자인출원 #로카르노 23-04 #모듈

2026.08.01윤웅채 변리사

#공기살균정화기공기살균정화기
#디자인등록30-1214154
#소요기간디자인출원 후 등록까지 6개월

사례 미리보기

공기살균정화기 디자인출원 건입니다. 기본 구성과 추가 모듈을 나눠 설명했습니다. 출원 6개월 만에 등록됐습니다.

등록 개요

물품명: 공기살균정화기
물품분류: 로카르노 23-04 (제23류 유체 분배설비·위생·난방설비)
출원번호(일자): 30-2022-0042586 (2022.10.19)
등록번호(일자): 30-1214154 (2023.04.27)

2022.10.19

디자인 출원

30-2022-0042586

2023.04.27

디자인 등록

30-1214154

사례 소개

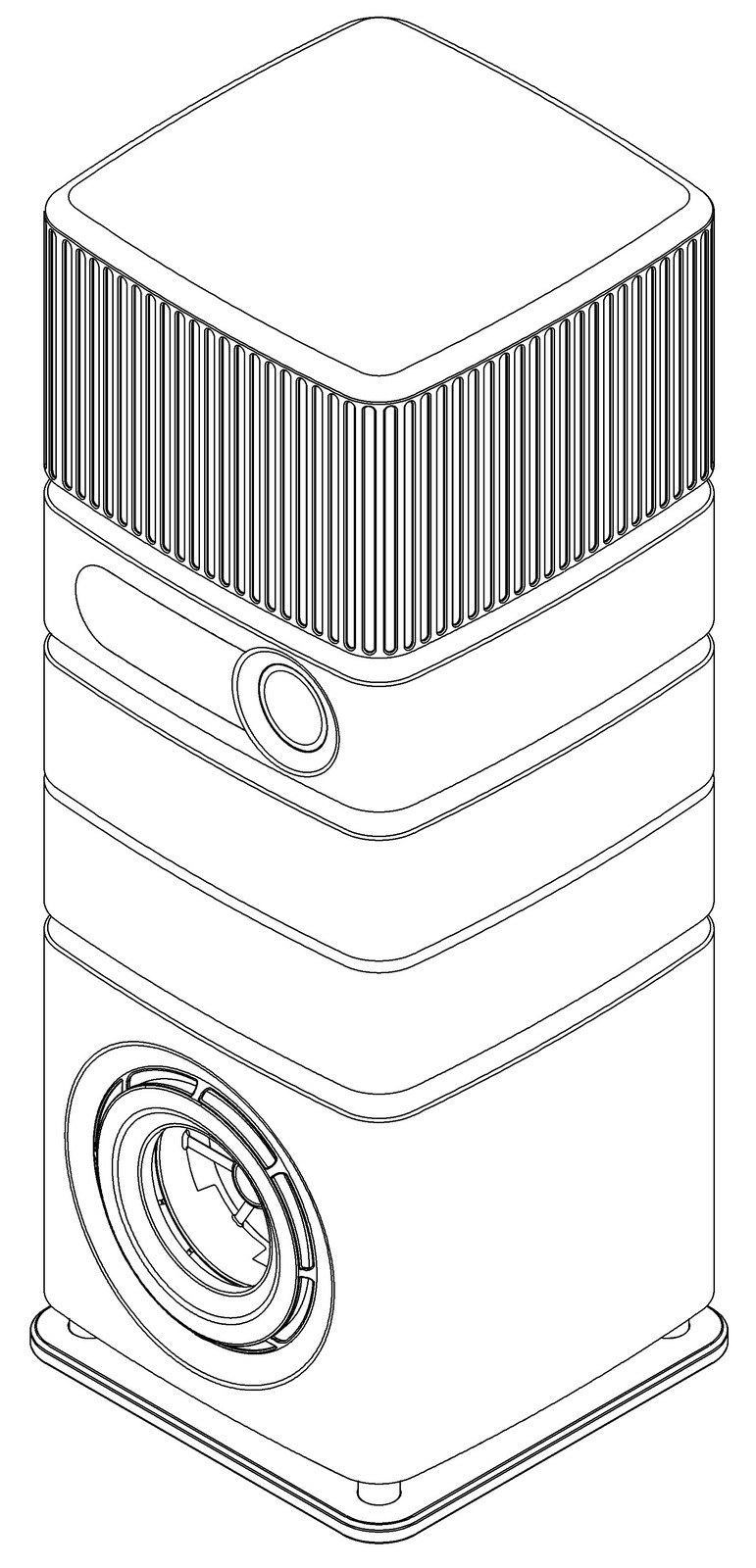

공기살균정화기는 다중이용시설에 두는 큰 기기입니다. 이 건은 (주)벤텍프런티어가 낸 출원으로 로카르노 23-04, 재질은 금속 및 합성수지재, 도면 8장에 사용상태 참고도면이 한 장 붙었습니다.

기본 구성으로 정식 도면을 정한 자리

설명에는 흡입구와 집진기, 인터페이스와 광촉매 필터, 토출구를 기본 구성으로 하고, 사용 환경에 따라 여러 모듈을 더 붙일 수 있다고 적혀 있습니다. 붙이는 모듈 수에 따라 전체 높이가 달라지므로 정식 도면은 기본 구성 하나로 정했습니다. 여러 구성을 정식 도면에 섞으면 도면끼리 어긋납니다. 늘려 붙인 모습은 참고도면으로 보여 주었습니다.

모듈형 제품에서 지킬 자리

모듈을 이어 붙이는 제품은 한 단위의 형태가 반복되는 구조입니다. 그래서 한 단위를 물품으로 잡고 이어진 모습을 참고도면으로 두면 몇 개를 붙이든 같은 권리로 다룰 수 있습니다. 앞서 본 펜스 건도 같은 방식이었습니다. 다만 추가 모듈마다 형태가 크게 다르다면 각각 따로 내는 쪽을 생각해야 합니다. 설비 기기는 현장마다 구성이 달라지는 일이 잦아, 어느 단위를 물품으로 잡을지가 실제로 권리 범위를 정합니다. 본 공기살균정화기 건은 디자인출원 후 약 6개월 만에 등록으로 이어졌습니다.
