얇은 물품은 도면을 몇 장 내나요?

앞뒤 정도로 끝나기도 합니다. 생략한 방향과 이유를 설명에 적어야 합니다.

돌아가는 부분은 어느 상태로 그리나요?

한 상태로 통일합니다. 다른 상태는 참고도면으로 보여 주면 됩니다.

회전 구조도 지켜지나요?

지켜지지 않습니다. 권리는 판의 모양과 창의 배치, 무늬에 붙습니다.

디자인

학습교구, 도면 세 장으로 끝낸 디자인등록 사례

#학습교구 #디자인등록 #디자인출원 #로카르노 19-07 #원판

2026.08.01윤웅채 변리사

#학습교구학습용 교구
#디자인등록30-1214176
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

학습교구, 학습용 교구 디자인출원 건입니다. 얇고 평평해 네 방향을 생략했습니다. 출원 1개월 만에 등록됐습니다.

등록 개요

물품명: 학습용 교구
물품분류: 로카르노 19-07 (제19류 문방구 및 사무용품)
출원번호(일자): 30-2023-0012171 (2023.03.30)
등록번호(일자): 30-1214176 (2023.04.27)

2023.03.30

디자인 출원

30-2023-0012171

2023.04.27

디자인 등록

30-1214176

사례 소개

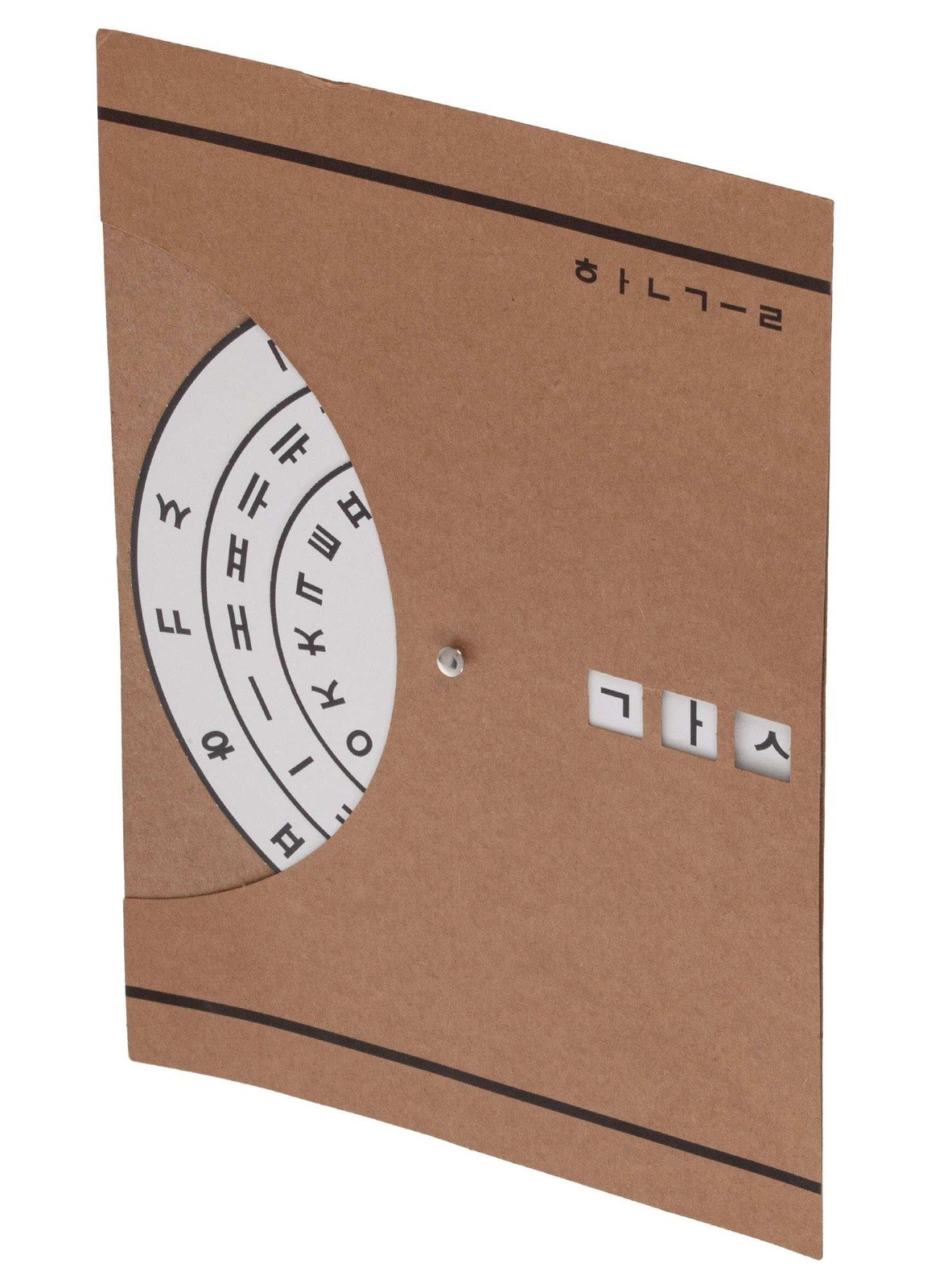

학습교구는 영유아가 손으로 돌려 가며 글자를 익히는 판입니다. 이 건은 김보민 개인이 낸 출원으로 로카르노 19-07, 재질은 금속 및 종이재, 정식 도면은 전체 형태와 정면 두 장입니다.

얇은 물품이라 네 방향을 생략한 자리

설명에는 좌우측면과 평면, 저면 도면이 두께가 얇고 평평해 디자인적 요소가 없으므로 생략한다고 적혀 있습니다. 앞서 본 액자용 필름지 건과 같은 사유입니다. 판 모양 물품은 옆에서 보면 선 하나로만 보여 새로운 정보가 없습니다. 다만 생략한다는 사실과 그 이유를 반드시 적어야 하고, 그냥 빼면 보정 통지를 받습니다. 두께가 있는 물품이라면 같은 이유를 써도 받아들여지지 않으니, 실제 형태에 맞는 사유인지 먼저 따져야 합니다.

움직이는 부분을 참고사진으로 보여 준 자리

원판을 돌릴 수 있는 구조라 돌린 상태에 따라 보이는 글자가 달라집니다. 정식 도면은 한 상태로 두고 돌리는 모습은 참고사진으로 붙였습니다. 여러 상태를 정식 도면에 섞으면 도면끼리 어긋나 보정 대상이 됩니다. 회전하는 구조 자체는 디자인등록으로 지켜지지 않고, 권리는 판의 모양과 창의 배치, 인쇄된 무늬에 붙습니다. 글자가 인쇄된 물품이라 그 글자까지 형태로 읽힌다는 점도 함께 감안해야 합니다. 본 학습교구 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
