고소작업차, 중량체라는 이유로 저면도를 생략한 디자인등록 사례
- #고소작업차고소작업차
- #디자인등록30-1214938
- #소요기간디자인출원 후 등록까지 8개월
사례 미리보기
고소작업차 디자인출원 건입니다. 무거워서 뒤집을 수 없다는 이유로 저면도를 생략했습니다. 출원 8개월 만에 등록됐습니다.
등록 개요
- 물품명
- 고소작업차
- 물품분류
- 로카르노 12-05 (제12류 운송수단)
- 출원번호(일자)
- 30-2022-0037983 (2022.09.16)
- 등록번호(일자)
- 30-1214938 (2023.05.03)
2022.09.16
디자인 출원
30-2022-0037983
2023.05.03
디자인 등록
30-1214938
사례 소개

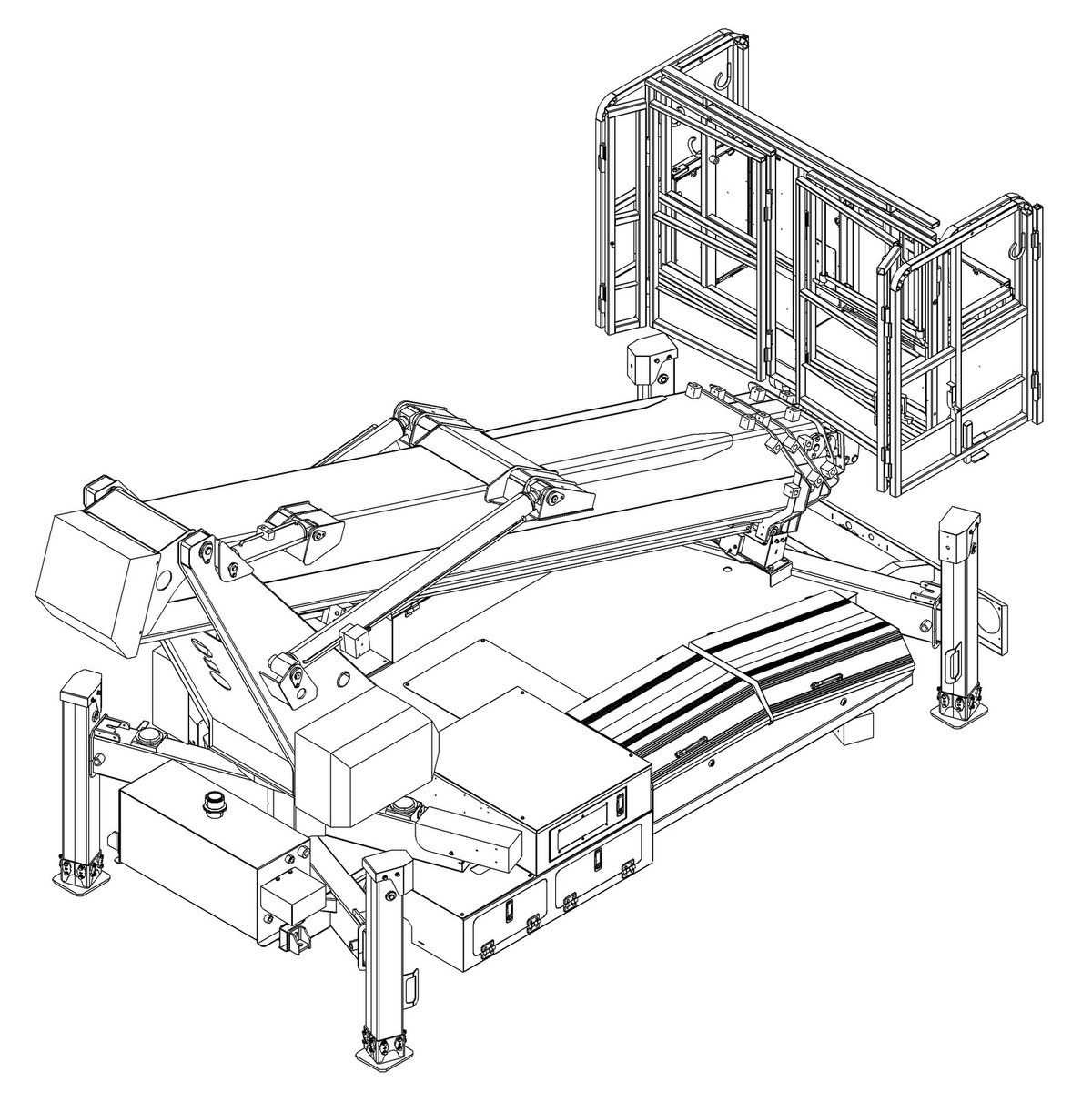

고소작업차는 트럭 위에 붐을 얹어 높은 곳에서 일하게 하는 차량입니다. 이 건은 주식회사 지톤그룹이 낸 출원으로 로카르노 12-05, 재질은 금속 및 합성수지재, 도면은 6장입니다.
중량체라서 생략한다는 사유
설명 끝에 저면도는 중량체이므로 생략한다고 적혀 있습니다. 앞서 본 얇은 물품이 두께가 없어 생략한 것과 다른 사유입니다. 차량이나 대형 기계는 실제로 뒤집어 볼 수 없고, 밑면이 판매나 사용에서 드러나지도 않습니다. 이럴 때는 중량체라는 이유를 적어 저면도를 뺄 수 있습니다. 생략 사유는 이렇게 물품의 성격에 맞게 구체적으로 적어야 합니다. 같은 차량이라도 밑면에 형태의 특징이 있다면 생략하지 않고 그리는 편이 낫습니다.
붐이 움직이는 차량의 도면
붐은 접었다 펴는 부분이라 상태에 따라 전체 실루엣이 크게 달라집니다. 여섯 방향 도면을 한 상태로 통일하지 않으면 도면끼리 어긋납니다. 보통은 접어 둔 상태, 즉 주행하거나 세워 둔 모습을 기준으로 삼습니다. 설명에 붐 인출 와이어와 체인이 붐 내부에서 구동한다고 적혀 있지만, 그 구동 방식 자체는 디자인등록으로 지켜지지 않습니다. 구조가 핵심이면 특허 쪽을 함께 봐야 합니다. 디자인은 붐의 굵기와 마디 배치, 작업대의 모양처럼 겉으로 드러나는 형태를 맡습니다. 본 고소작업차 건은 디자인출원 후 약 8개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.저면도를 생략할 수 있나요?
차량이나 대형 기계처럼 뒤집을 수 없는 물품은 중량체라는 사유로 뺄 수 있습니다.
Q2.붐은 어느 상태로 그리나요?
한 상태로 통일합니다. 보통 접어 둔 주행 상태를 기준으로 삼습니다.
Q3.구동 방식도 지켜지나요?
지켜지지 않습니다. 구조가 핵심이면 특허 쪽을 함께 봐야 합니다. 디자인은 붐의 굵기와 마디 배치, 작업대의 모양처럼 겉으로 드러나는 형태를 맡습니다.
