기능이 여럿이면 물품명을 어떻게 정하나요?

중심이 되는 쓰임을 골라 하나로 정합니다. 어느 이름을 고르느냐에 따라 비교 대상이 달라집니다.

문이 열리는 제품은 어느 상태로 그리나요?

닫힌 상태로 통일하고 여는 모습은 참고도면으로 둡니다.

화면에 뜨는 내용도 지키려면요?

화상디자인 쪽을 따로 봐야 합니다. 기기 형태와는 다른 자리입니다.

디자인

스피커장치, 세 기능을 한 물품에 담은 디자인등록 사례

#스피커장치 #디자인등록 #디자인출원 #로카르노 14-01 #경첩

2026.08.02윤웅채 변리사

#스피커장치탁상용 스피커 장치
#디자인등록30-1215812
#소요기간디자인출원 후 등록까지 10개월

사례 미리보기

스피커장치, 탁상용 스피커 장치 디자인출원 건입니다. 문이 열리고 안에 화면이 들어간 구조로 냈습니다. 출원 10개월 만에 등록됐습니다.

등록 개요

물품명: 탁상용 스피커 장치
물품분류: 로카르노 14-01 (제14류 기록·통신·정보기기)
출원번호(일자): 30-2022-0028169 (2022.07.13)
등록번호(일자): 30-1215812 (2023.05.10)

2022.07.13

디자인 출원

30-2022-0028169

2023.05.10

디자인 등록

30-1215812

사례 소개

스피커장치이면서 조명과 장식을 겸하는 제품입니다. 이 건은 황철윤 개인이 낸 출원으로 로카르노 14-01, 재질은 목재 및 금속, 합성수지재, 도면 7장에 사용상태 참고도면이 한 장 붙었습니다.

여러 기능이 섞인 물건의 이름

설명에는 탁자 위에 두고 스피커와 조명등, 장식용으로 쓴다고 적혀 있습니다. 물품명은 탁상용 스피커 장치 하나입니다. 여러 기능이 있어도 물품명은 하나로 정해야 하고, 어느 이름을 고르느냐에 따라 비교 대상이 달라집니다. 스피커로 잡으면 소리 기기 쪽에서, 조명으로 잡으면 등 쪽에서 판단됩니다. 가장 중심이 되는 쓰임을 골라 적는 것이 보통입니다.

문이 열리는 구조를 다룬 자리

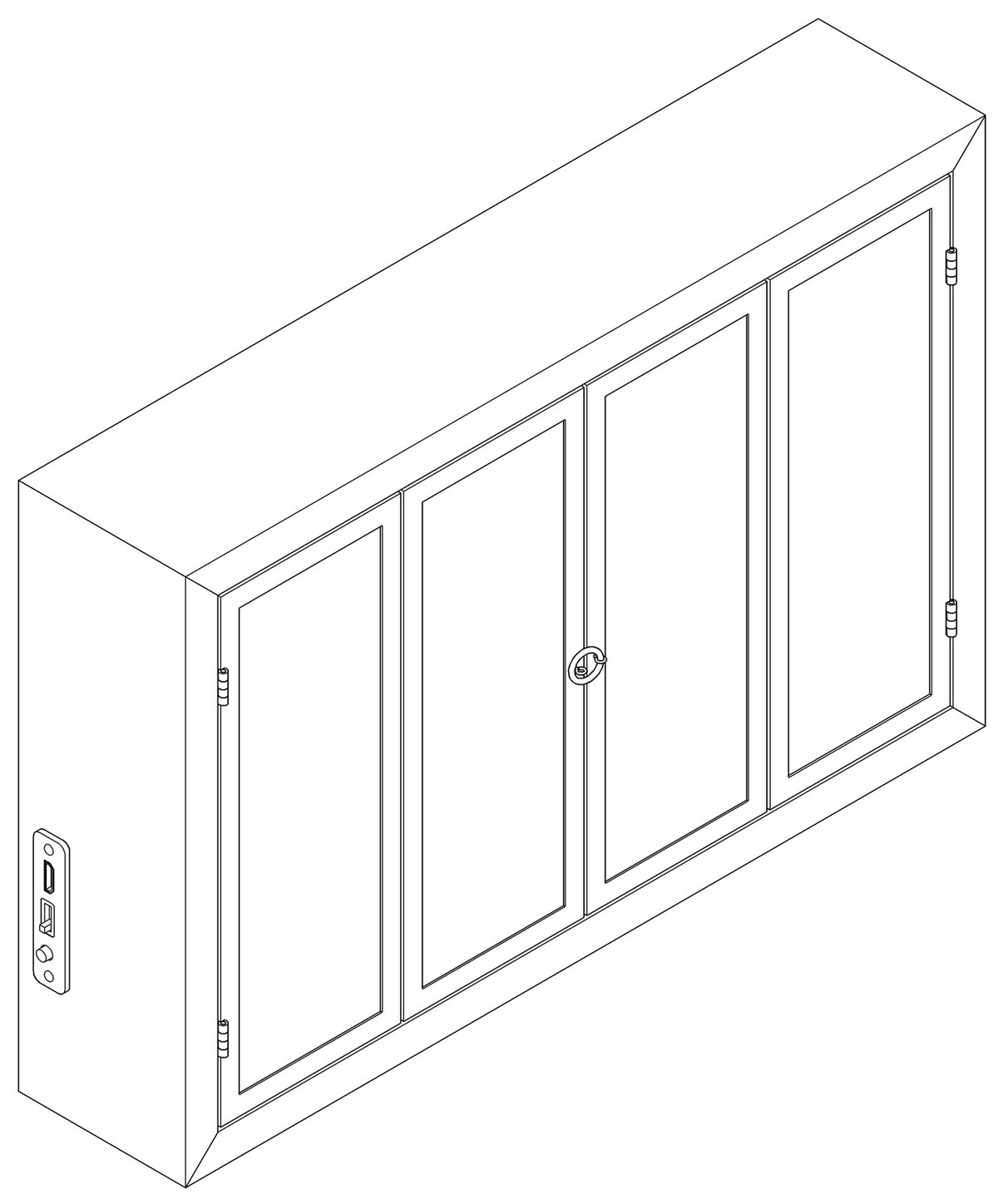

앞면에 경첩이 있어 문이 열리고 안에 디스플레이 장치가 들어 있습니다. 여섯 방향 도면은 닫힌 상태로 통일했고 여는 모습은 참고도면으로 두었습니다. 열린 상태와 닫힌 상태를 정식 도면에 섞으면 도면끼리 어긋납니다. 화면에 뜨는 내용까지 지키려면 화상디자인 쪽을 따로 봐야 하고, 이 건은 기기의 겉모양을 잡은 것입니다. 목재와 금속이 함께 적힌 것을 보면 몸통은 나무, 경첩과 마감은 금속인 구조로 읽힙니다. 본 스피커장치 건은 디자인출원 후 약 10개월 만에 등록으로 이어졌습니다.
