분해도와 사용상태도는 어떻게 나누나요?

제품 자체의 형태면 정식 도면, 주변 구조가 함께 나오면 참고도면으로 두는 편이 낫습니다.

잘못 나누면 어떻게 되나요?

지키려던 자리가 권리에서 빠지거나 주변 구조까지 형태에 묶일 수 있습니다.

세트로 파는 부품은 한 건에 묶나요?

형태가 다르면 별개의 디자인입니다. 나눠 두면 하나만 베낀 제품에도 대응할 수 있습니다.

디자인

클램프, 분해도와 참고도면을 함께 낸 디자인등록 사례

#클램프 #디자인등록 #디자인출원 #로카르노 13-04 #분해

2026.08.02윤웅채 변리사

#클램프태양광 패널 고정용 클램프
#디자인등록30-1216861
#소요기간디자인출원 후 등록까지 13개월

사례 미리보기

클램프, 태양광 패널 고정용 클램프 디자인출원 건입니다. 분해 상태는 정식 도면, 설치 모습은 참고도면으로 나눴습니다. 출원 13개월 만에 등록됐습니다.

등록 개요

물품명: 태양광 패널 고정용 클램프
물품분류: 로카르노 13-04 (제13류 전기 배전·제어 장비)
출원번호(일자): 30-2022-0017147 (2022.04.29)
등록번호(일자): 30-1216861 (2023.05.17)

2022.04.29

디자인 출원

30-2022-0017147

2023.05.17

디자인 등록

30-1216861

사례 소개

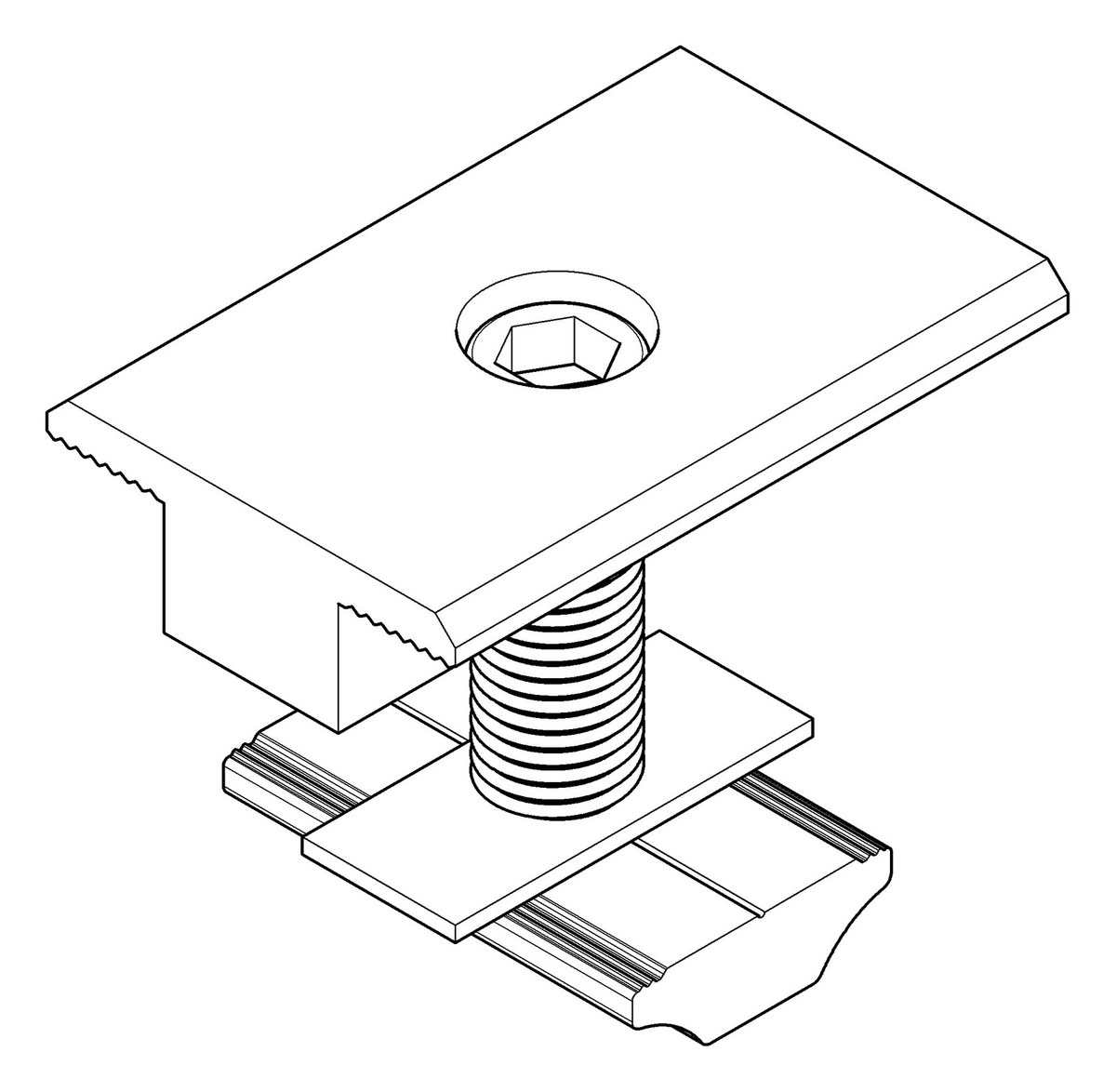

클램프는 패널의 테두리를 물어 잡는 작은 금속 부품입니다. 이 건은 김경애 개인이 낸 출원으로 로카르노 13-04, 재질은 금속재, 도면 9장에 참고도면 두 장이 붙었습니다.

정식 도면과 참고도면을 나눈 기준

아홉 번째 도면은 분해된 상태를 그린 정식 도면이고, 설치된 모습 두 장은 참고도면입니다. 같은 물건을 보여 주는 그림인데 다르게 나눈 이유는 지키려는 대상이 다르기 때문입니다. 분해했을 때 드러나는 각 조각의 모양은 제품의 형태이니 정식 도면으로 넣었고, 지붕과 패널에 붙은 모습은 주변 구조가 함께 찍히므로 참고도면으로 돌렸습니다. 이 구분을 잘못하면 지키려던 자리가 권리에서 빠지거나, 반대로 주변 구조까지 형태에 묶이게 됩니다.

같은 출원인의 세 건이 이루는 구성

이 출원인은 고정용 구조물, 패널 구조물, 그리고 이 클램프까지 세 건을 냈습니다. 한 시공 세트를 이루는 부품들이지만 형태가 각각 달라 별개의 디자인입니다. 부품별로 나눠 두면 어느 하나만 베낀 제품에도 대응할 수 있습니다. 설비 부품은 조합해 파는 경우가 많아 이런 식으로 여러 건을 묶어 관리하는 곳이 적지 않습니다. 본 클램프 건은 디자인출원 후 약 13개월 만에 등록으로 이어졌습니다.
