붙는 대상을 도면에 그려야 하나요?

그리면 그것까지 형태가 됩니다. 부품만 잡고 주변은 참고도면으로 돌리는 편이 넓게 쓰입니다.

참고도면을 두 장 두는 이유는요?

붙는 자리가 둘이면 한 장으로는 전달되지 않습니다. 나눠 두면 각각이 보입니다.

잡는 구조 자체도 지켜지나요?

디자인으로는 어렵습니다. 구조가 핵심이면 특허 쪽을 함께 봐야 합니다.

디자인

고정구조물, 지붕에 붙는 자리를 참고도면 둘로 보여 준 디자인등록 사례

#고정구조물 #디자인등록 #디자인출원 #로카르노 13-04 #지붕재

2026.08.03윤웅채 변리사

#고정구조물태양광 패널 고정용 구조물
#디자인등록30-1216864
#소요기간디자인출원 후 등록까지 11개월

사례 미리보기

고정구조물, 태양광 패널 고정용 구조물 디자인출원 건입니다. 지붕재에 결합해 패널을 잡는 부품으로 냈습니다. 출원 11개월 만에 등록됐습니다.

등록 개요

물품명: 태양광 패널 고정용 구조물
물품분류: 로카르노 13-04 (제13류 전기 배전·제어 장비)
출원번호(일자): 30-2022-0022923 (2022.06.09)
등록번호(일자): 30-1216864 (2023.05.17)

2022.06.09

디자인 출원

30-2022-0022923

2023.05.17

디자인 등록

30-1216864

사례 소개

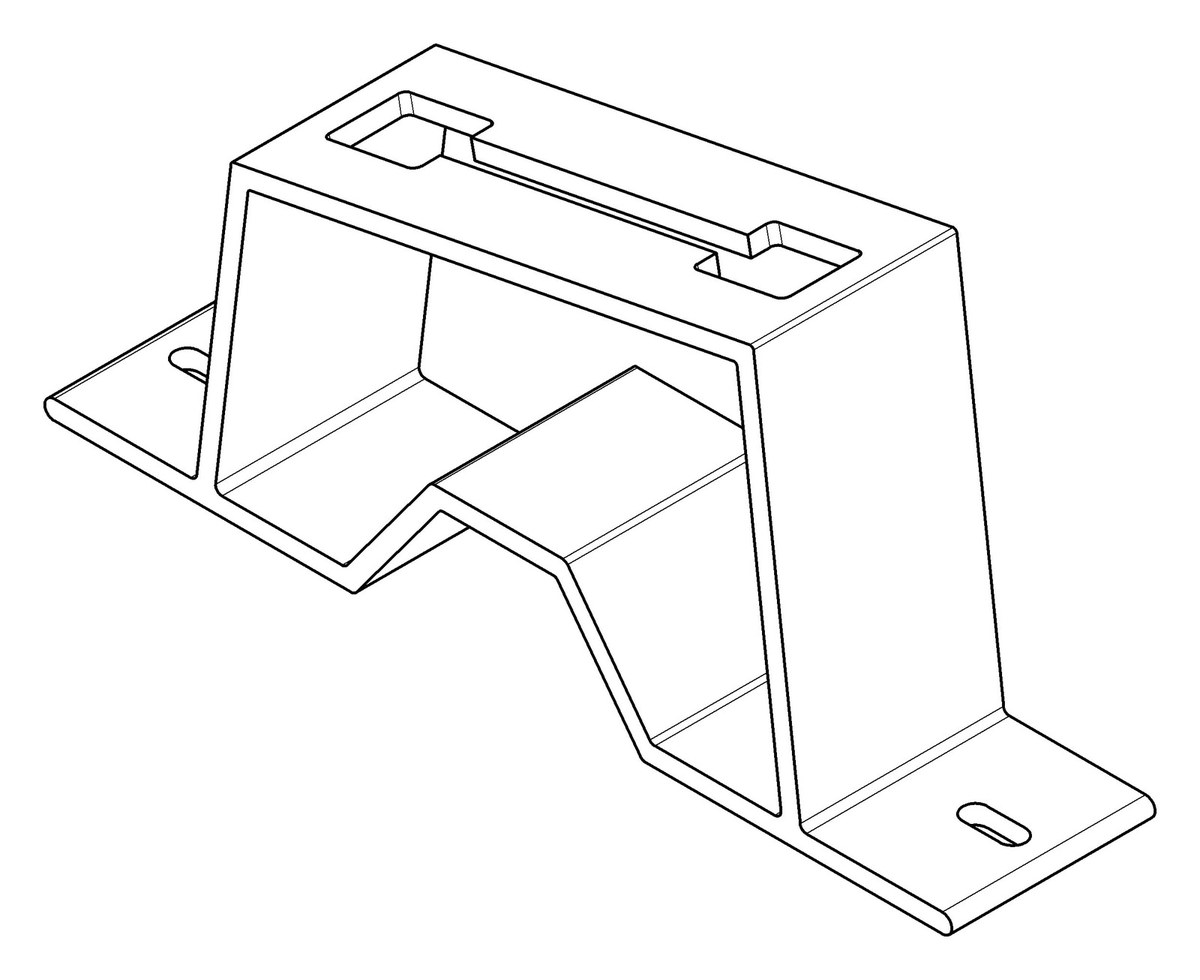

고정구조물은 지붕 위에서 태양광 패널을 잡아 주는 금속 부품입니다. 이 건은 김경애 개인이 낸 출원으로 로카르노 13-04, 재질은 금속재, 도면 8장에 참고도면이 두 장 붙었습니다.

참고도면을 두 장 둔 이유

설명에는 지붕재 상부에 결합하고, 위쪽 홀에 고정부재를 넣어 패널을 잡는다고 적혀 있습니다. 붙는 대상이 둘이라 한 장으로는 전달되지 않아 참고도면을 두 장 두었습니다. 아래쪽은 지붕에 어떻게 앉는지, 위쪽은 패널을 어떻게 무는지가 각각 보입니다. 참고도면은 권리 범위에 들어가지 않지만, 작은 부품이 실제로 어디에 놓이는지 알려 주어 심사관이 크기와 방향을 짐작할 수 있게 합니다.

부품만 내는 쪽이 나은 경우

지붕과 패널을 함께 그리면 그것들까지 형태가 되어 다른 지붕이나 다른 패널에는 미치지 않게 됩니다. 이 건은 부품만 물품으로 잡고 나머지는 참고도면으로 돌렸습니다. 설비 부품은 주변 구조가 현장마다 달라지므로 이렇게 나누는 편이 넓게 쓰입니다. 다만 패널을 잡는 구조 자체가 핵심이라면 특허 쪽을 함께 봐야 하고, 디자인은 겉으로 드러나는 형태를 맡습니다. 본 고정구조물 건은 디자인출원 후 약 11개월 만에 등록으로 이어졌습니다.
