장비 부품만 따로 낼 수 있나요?

교체용으로 따로 팔리면 독립된 물품으로 인정됩니다. 어디에 붙는지 설명에 적어 두면 좋습니다.

금속 부품은 사진과 도면 중 어느 쪽이 나은가요?

반사가 심해 도면이 나은 경우가 많습니다. 선으로 그리면 굴곡과 단차가 또렷합니다.

도면을 그릴 때 주의할 점은요?

실제 비례와 어긋나지 않아야 하고 여섯 방향이 서로 맞물려야 합니다.

디자인

중장비핸들, 결합되는 자리를 참고도면으로 밝힌 디자인등록 사례

#중장비핸들 #디자인등록 #디자인출원 #로카르노 15-04 #굴삭기

2026.08.03윤웅채 변리사

#중장비핸들중장비용 핸들
#디자인등록30-1216868
#소요기간디자인출원 후 등록까지 13개월

사례 미리보기

중장비핸들, 중장비용 핸들 디자인출원 건입니다. 커버 안쪽 홀에 연결하는 방식을 참고도면으로 냈습니다. 출원 13개월 만에 등록됐습니다.

등록 개요

물품명: 중장비용 핸들
물품분류: 로카르노 15-04 (제15류 기타 분류되지 않는 기계)
출원번호(일자): 30-2022-0016291 (2022.04.25)
등록번호(일자): 30-1216868 (2023.05.17)

2022.04.25

디자인 출원

30-2022-0016291

2023.05.17

디자인 등록

30-1216868

사례 소개

중장비핸들은 굴삭기 같은 장비를 조작하는 부품입니다. 이 건은 구자인 개인이 낸 출원으로 로카르노 15-04, 재질은 금속재, 도면 7장에 사용상태 참고도면이 한 장 붙었습니다.

부품을 따로 내는 자리

장비 전체를 내지 않고 핸들만 냈습니다. 부품이라도 교체용으로 따로 팔리면 독립된 물품으로 인정됩니다. 장비 본체는 모델마다 바뀌어도 핸들 형태는 여러 모델에 두루 쓰이는 경우가 있어, 부품 쪽 권리가 더 오래 쓰이기도 합니다. 설명에 본체 상부의 탈부착 가능한 커버 안쪽 홀에 연결한다고 적어 어디에 붙는지 밝혔습니다.

금속 부품을 도면으로 낼 때

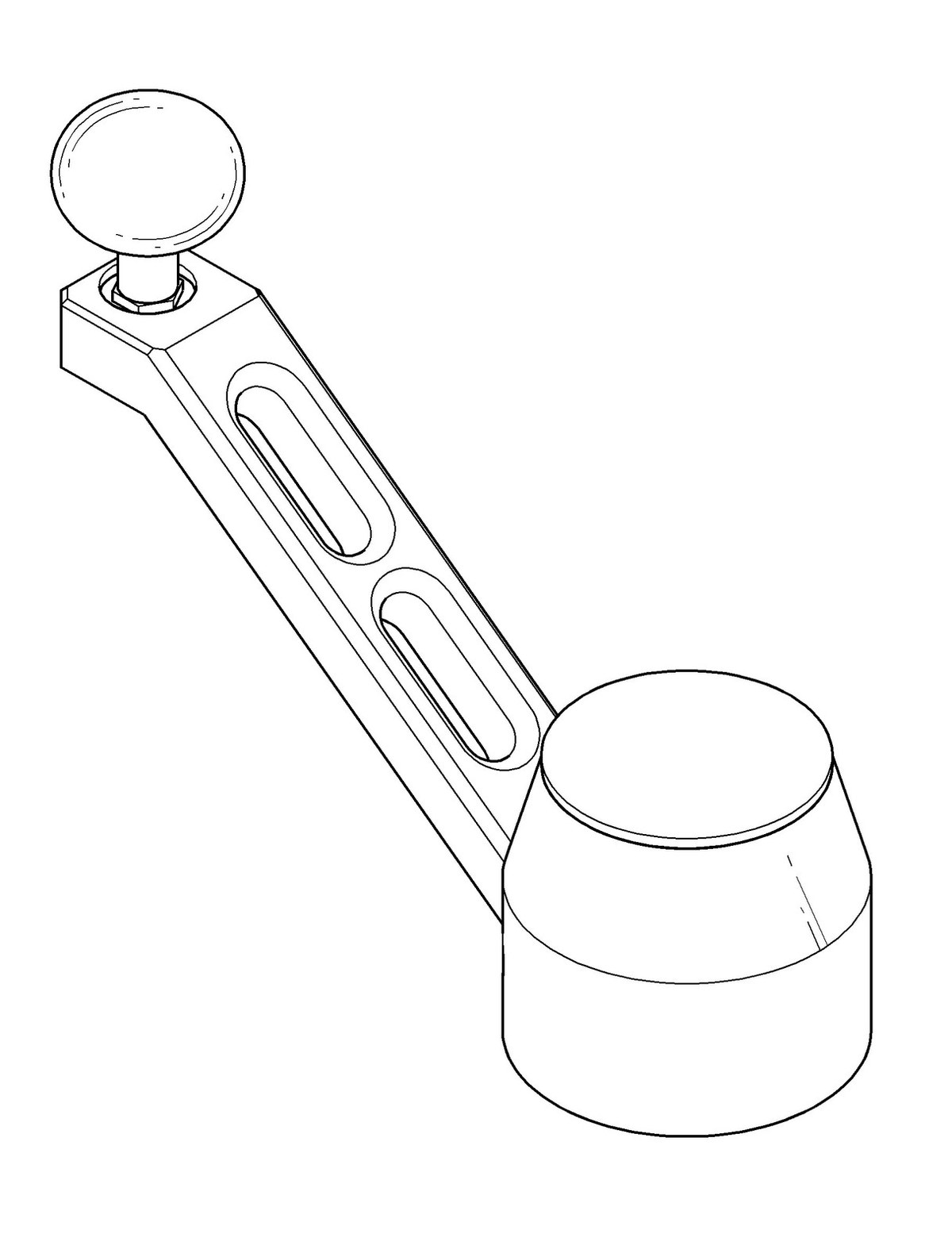

금속 부품은 표면이 반사되어 사진보다 도면이 나은 경우가 많습니다. 이 건도 사진이 아니라 도면으로 냈습니다. 선으로 그리면 굴곡과 단차가 또렷하게 남고, 조명이나 배경 때문에 형태가 흐려질 일도 없습니다. 다만 도면은 실제 제품과 비례가 어긋나지 않게 그려야 하고, 여섯 방향이 서로 맞물려야 합니다. 잡는 부분의 굵기나 손가락이 걸리는 홈 같은 자리가 구별되는 지점이 됩니다. 손에 닿는 부품은 쥐기 편하도록 형태가 정해지는 부분이 많아, 그 안에서 다르게 만든 자리가 결국 판단 대상이 됩니다. 본 중장비핸들 건은 디자인출원 후 약 13개월 만에 등록으로 이어졌습니다.
