열리는 물건은 어느 상태로 그리나요?

보통 닫힌 상태로 통일합니다. 여는 모습은 참고도면으로 보여 주면 됩니다.

같은 물품명으로 여러 건을 낼 수 있나요?

형태가 다르면 별개의 디자인이라 각각 등록됩니다.

디자인

포장박스, 닫힌 상태를 기준으로 삼은 디자인등록 사례

#포장박스 #디자인등록 #디자인출원 #로카르노 09-03 #문

2026.08.03윤웅채 변리사

#포장박스포장용 박스
#디자인등록30-1217546
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

포장박스, 포장용 박스 디자인출원 건입니다. 앞면 문을 여는 구조를 참고사진으로 보여 주었습니다. 출원 1개월 만에 등록됐습니다.

등록 개요

물품명: 포장용 박스
물품분류: 로카르노 09-03 (제9류 운송·취급용 포장 및 용기)
출원번호(일자): 30-2023-0014666 (2023.04.17)
등록번호(일자): 30-1217546 (2023.05.23)

2023.04.17

디자인 출원

30-2023-0014666

2023.05.23

디자인 등록

30-1217546

사례 소개

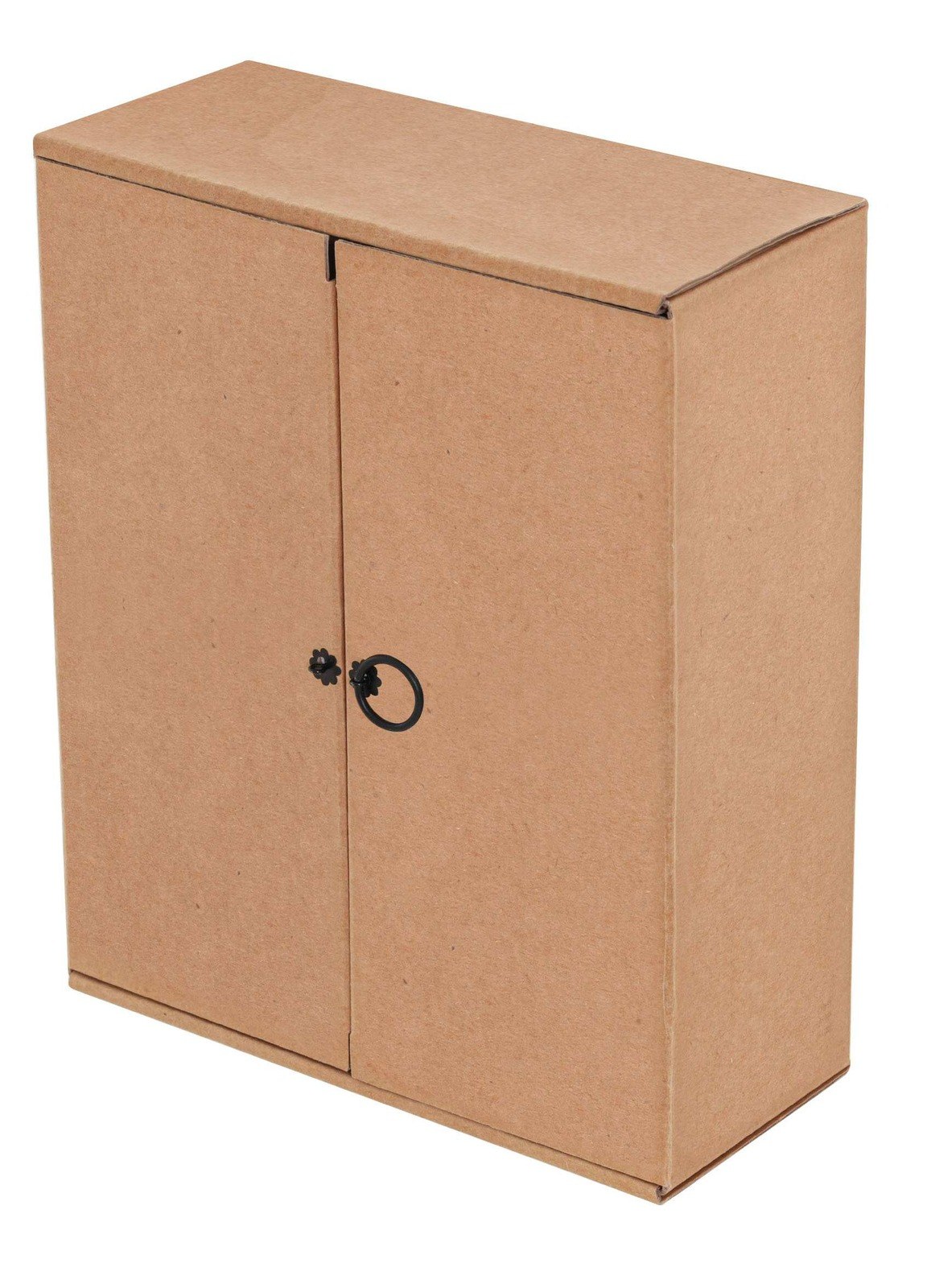

포장박스 중에는 앞면이 문처럼 열리는 것이 있습니다. 이 건은 황철윤 개인이 낸 출원으로 로카르노 09-03, 재질은 종이재, 도면 7장이 모두 도면대용 사진이고 사용상태 참고사진이 한 장 붙었습니다.

열리는 부분이 있는 물건의 기준 상태

여섯 방향 사진은 문이 닫힌 상태로 통일되어 있고, 개폐하는 모습은 참고사진으로 붙였습니다. 열린 상태와 닫힌 상태를 정식 도면에 섞으면 도면끼리 어긋나 보정 대상이 됩니다. 보통은 파는 시점의 모습이자 완성된 형태인 닫힌 상태를 기준으로 삼습니다. 열린 상태의 형태까지 지키고 싶다면 상태별로 나눠 출원하거나 형태가 변화하는 디자인으로 내는 방법이 있습니다.

같은 물품명에 서로 다른 형태

이 시리즈에서 포장용 박스라는 같은 물품명으로 여러 건이 나왔습니다. 조립 상태로 낸 것, 전개도를 부분디자인으로 낸 것, 이 건처럼 문이 달린 것이 각각 따로 등록됐습니다. 물품명이 같아도 형태가 다르면 별개의 디자인이라 각각 권리가 됩니다. 포장재는 브랜드마다 형태를 새로 만드는 분야라 등록 건수가 많고, 그만큼 어느 자리가 다른지 도면에서 바로 보여야 합니다. 상자 비율이나 접히는 자리, 손잡이 구멍의 위치처럼 작은 차이가 결국 판단의 기준이 됩니다. 본 포장박스 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
