단면을 두 방향으로 잘라도 되나요?

됩니다. 칸이 가로세로로 늘어선 물건은 두 방향을 자르면 안쪽 형태가 모두 보입니다.

단면도를 정식 도면으로 두면 무엇이 달라지나요?

안쪽 형태까지 권리에 들어갑니다. 참고도면으로 두면 보여 주는 역할만 합니다.

출원인이 셋이면 불편한 점이 있나요?

지분을 넘기거나 사용을 허락할 때 전원의 동의가 필요해 절차가 복잡해집니다.

디자인

얼음트레이, 단면도 두 장을 정식 도면에 넣은 디자인등록 사례

#얼음트레이 #디자인등록 #디자인출원 #로카르노 07-10 #단면도

2026.08.03윤웅채 변리사

#얼음트레이얼음 제조용 트레이
#디자인등록30-1217783
#소요기간디자인출원 후 등록까지 13개월

사례 미리보기

얼음트레이, 얼음 제조용 트레이 디자인출원 건입니다. 가로와 세로 단면을 각각 그려 도면이 열 장입니다. 출원 13개월 만에 등록됐습니다.

등록 개요

물품명: 얼음 제조용 트레이
물품분류: 로카르노 07-10 (제7류 가정용품)
출원번호(일자): 30-2022-0014493 (2022.04.13)
등록번호(일자): 30-1217783 (2023.05.24)

2022.04.13

디자인 출원

30-2022-0014493

2023.05.24

디자인 등록

30-1217783

사례 소개

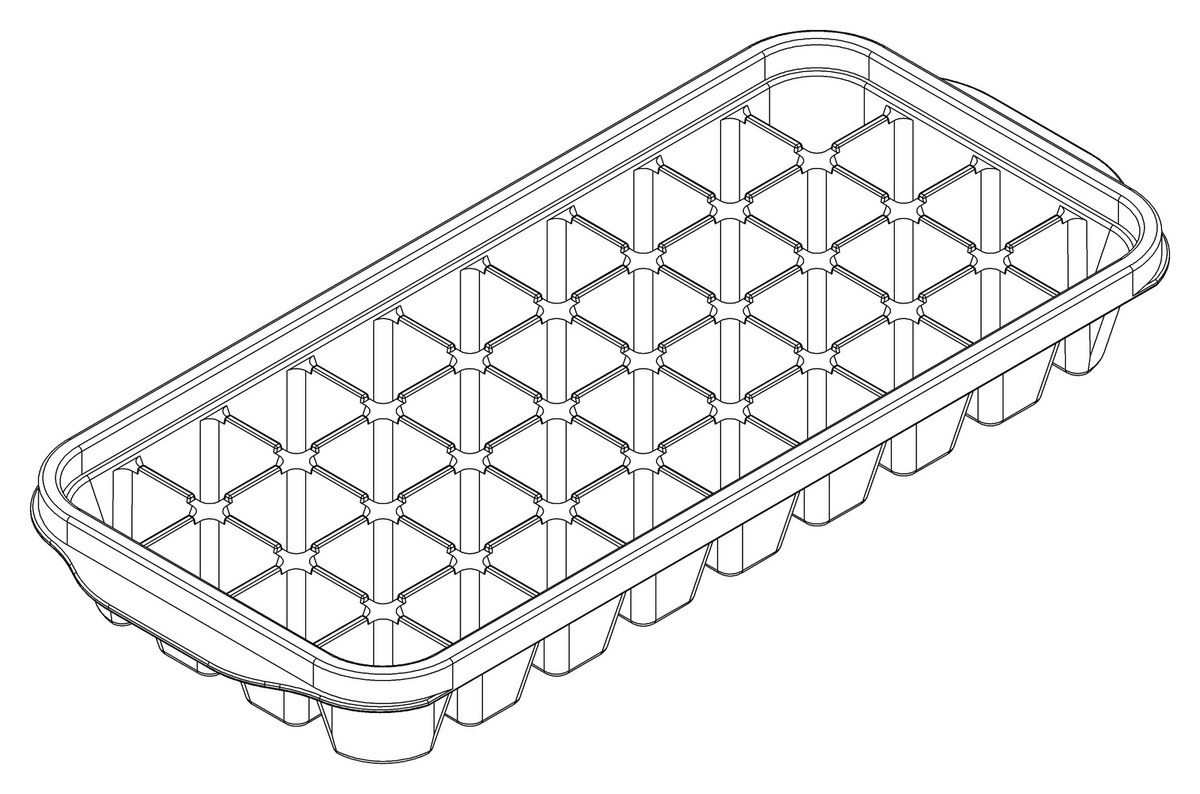

얼음트레이는 칸이 파인 물건이라 안쪽 형태가 겉에서 다 보이지 않습니다. 이 건은 엄성배·엄서영·주식회사 한강전자 세 곳이 함께 낸 공동출원으로 로카르노 07-10, 재질은 합성수지재이고 도면 열 장을 냈습니다.

단면을 두 방향으로 자른 자리

아홉 번째 도면은 정면도의 A-A선 단면이고 열 번째는 좌측면도의 B-B선 단면입니다. 칸이 가로세로로 늘어선 물건은 한 방향만 잘라서는 다른 방향의 칸 모양이 드러나지 않습니다. 두 방향을 각각 자르면 칸의 깊이와 벽 두께, 바닥의 기울기가 모두 보입니다. 단면도를 낼 때는 어느 도면의 어느 선을 잘랐는지 밝히고 그 선이 해당 도면에 그려져 있어야 합니다. 정식 도면으로 둔 만큼 안쪽 형태까지 권리에 들어갑니다.

개인 둘과 법인이 함께 낸 경우

출원인이 세 곳입니다. 개인 두 사람과 회사 한 곳이 권리를 나눠 갖는 구조입니다. 지분이 여럿이면 지분을 넘기거나 남에게 사용을 허락할 때 나머지 전원의 동의가 필요해 절차가 복잡해집니다. 제품을 만들어 파는 주체가 정해져 있다면 그쪽으로 권리를 모으고 나머지는 계약으로 정리하는 편이 나중이 간단합니다. 본 얼음트레이 건은 디자인출원 후 약 13개월 만에 등록으로 이어졌습니다.
