고리도 도면에 그려야 하나요?

시중 부품을 쓴다면 빼는 편이 낫습니다. 부품이 바뀌어도 같은 권리 안에 있게 됩니다.

매단 모습은 어떻게 보여 주나요?

참고사진으로 붙이면 됩니다. 권리 범위에는 들어가지 않습니다.

비슷한 제품이 많으면 어떻게 하나요?

구별되는 자리가 도면에서 바로 보이게 찍어야 합니다. 봉제선이나 두께가 그 자리일 수 있습니다.

디자인

키링, 고리를 뺀 몸체만 물품으로 잡은 디자인등록 사례

#키링 #디자인등록 #디자인출원 #로카르노 03-01 #고리

2026.08.03윤웅채 변리사

#키링키링
#디자인등록30-1217801
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

키링 디자인출원 건입니다. 고리를 결합해 가방에 다는 모습을 참고사진으로 냈습니다. 출원 1개월 만에 등록됐습니다.

등록 개요

물품명: 키링
물품분류: 로카르노 03-01 (제3류 여행용품 및 케이스)
출원번호(일자): 30-2023-0016814 (2023.05.02)
등록번호(일자): 30-1217801 (2023.05.24)

2023.05.02

디자인 출원

30-2023-0016814

2023.05.24

디자인 등록

30-1217801

사례 소개

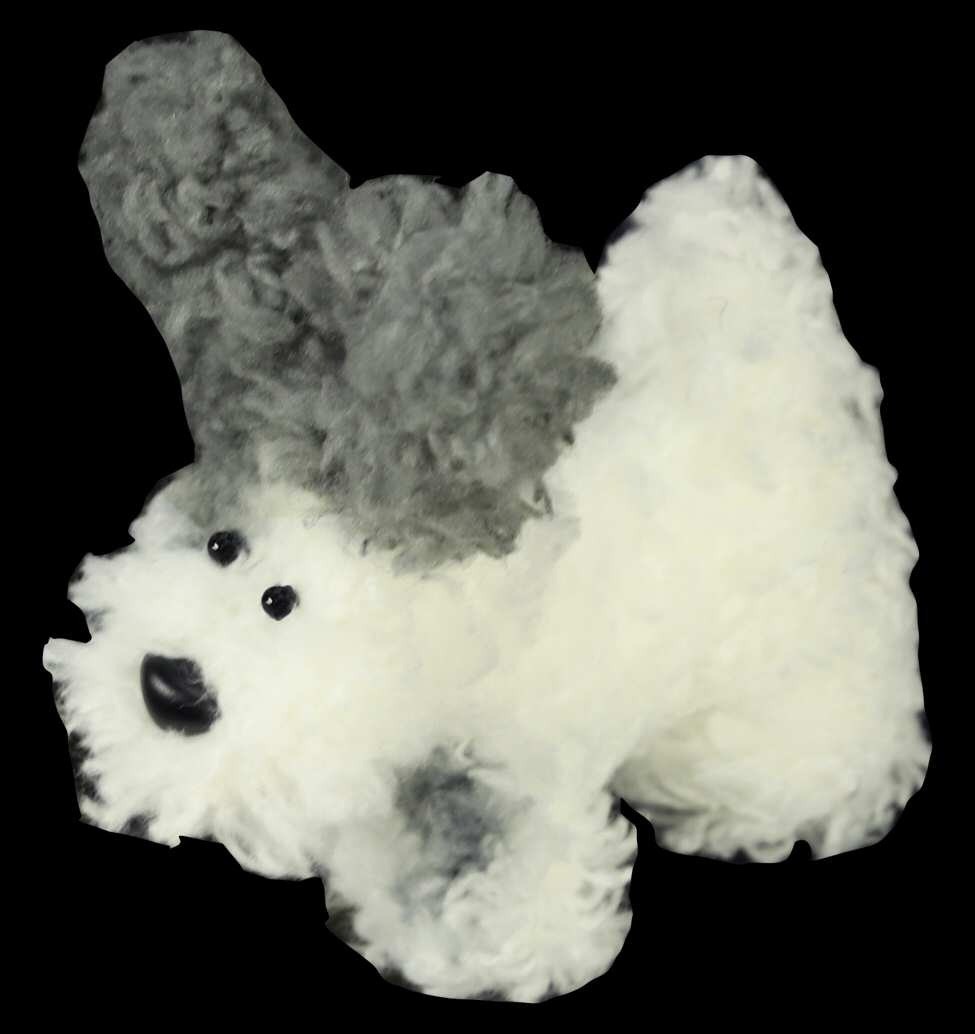

키링은 몸체와 고리가 따로 만들어져 결합되는 물건입니다. 이 건은 조지윤 개인이 낸 출원으로 로카르노 03-01, 재질은 직물 및 금속, 합성수지재, 도면 7장이 모두 도면대용 사진입니다.

고리를 결합하기 전 상태로 그린 자리

설명에는 상부에 만들어진 링에 고리를 결합한 뒤 열쇠나 가방에 달아 쓴다고 적혀 있습니다. 여섯 방향 사진은 고리를 결합하기 전의 몸체를 찍은 것으로 보이고, 결합해 매단 모습은 사용상태 참고사진으로 붙였습니다. 고리는 시중에서 파는 부품을 쓰는 경우가 많아 형태에 넣지 않는 편이 낫습니다. 부품이 바뀌어도 같은 권리 안에 있게 되고, 대조되는 자리도 몸체 쪽으로 좁혀집니다.

작고 흔한 물건일수록 필요한 것

키링은 만들기 쉽고 종류가 많아 비슷한 형태가 이미 많습니다. 그래서 어디가 다른지 도면에서 바로 보여야 합니다. 직물과 금속이 섞인 제품이라면 봉제선이나 이음매가 어디에 놓이는지, 두께가 어떤지가 구별되는 자리가 됩니다. 사진을 찍을 때 그 부분이 그늘에 묻히지 않게 조명을 잡아야 합니다. 작은 물건일수록 조명 하나로 특징이 사라지기 쉬워, 배경을 단색으로 두고 여섯 방향을 같은 조건에서 찍는 것이 먼저입니다. 로카르노 03류는 일부심사 대상이라 이 건도 한 달 만에 등록됐습니다. 본 키링 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
