움직이는 물건은 어느 상태로 그리나요?

한 상태로 통일해 여섯 방향을 그리고, 다른 상태는 참고도면으로 보여 주면 됩니다.

상태별로 모두 지키고 싶으면 어떻게 하나요?

상태별로 나눠 출원하거나 형태가 변화하는 디자인으로 내는 방법이 있습니다.

마사지 기능도 지켜지나요?

지켜지지 않습니다. 디자인은 형태와 무늬를 보는 제도라 기능은 특허 쪽입니다.

디자인

샴푸의자, 회전 구조를 참고도면으로 보여 준 디자인등록 사례

#샴푸의자 #디자인등록 #디자인출원 #로카르노 06-01 #가죽

2026.08.04윤웅채 변리사

#샴푸의자샴푸용 의자
#디자인등록30-1220314
#소요기간디자인출원 후 등록까지 7개월

사례 미리보기

샴푸의자, 샴푸용 의자 디자인출원 건입니다. 본체가 돌아가는 모습을 참고도면으로 붙였습니다. 출원 7개월 만에 등록됐습니다.

등록 개요

물품명: 샴푸용 의자
물품분류: 로카르노 06-01 (제6류 가구 및 침구류)
출원번호(일자): 30-2022-0048991 (2022.11.24)
등록번호(일자): 30-1220314 (2023.06.13)

2022.11.24

디자인 출원

30-2022-0048991

2023.06.13

디자인 등록

30-1220314

사례 소개

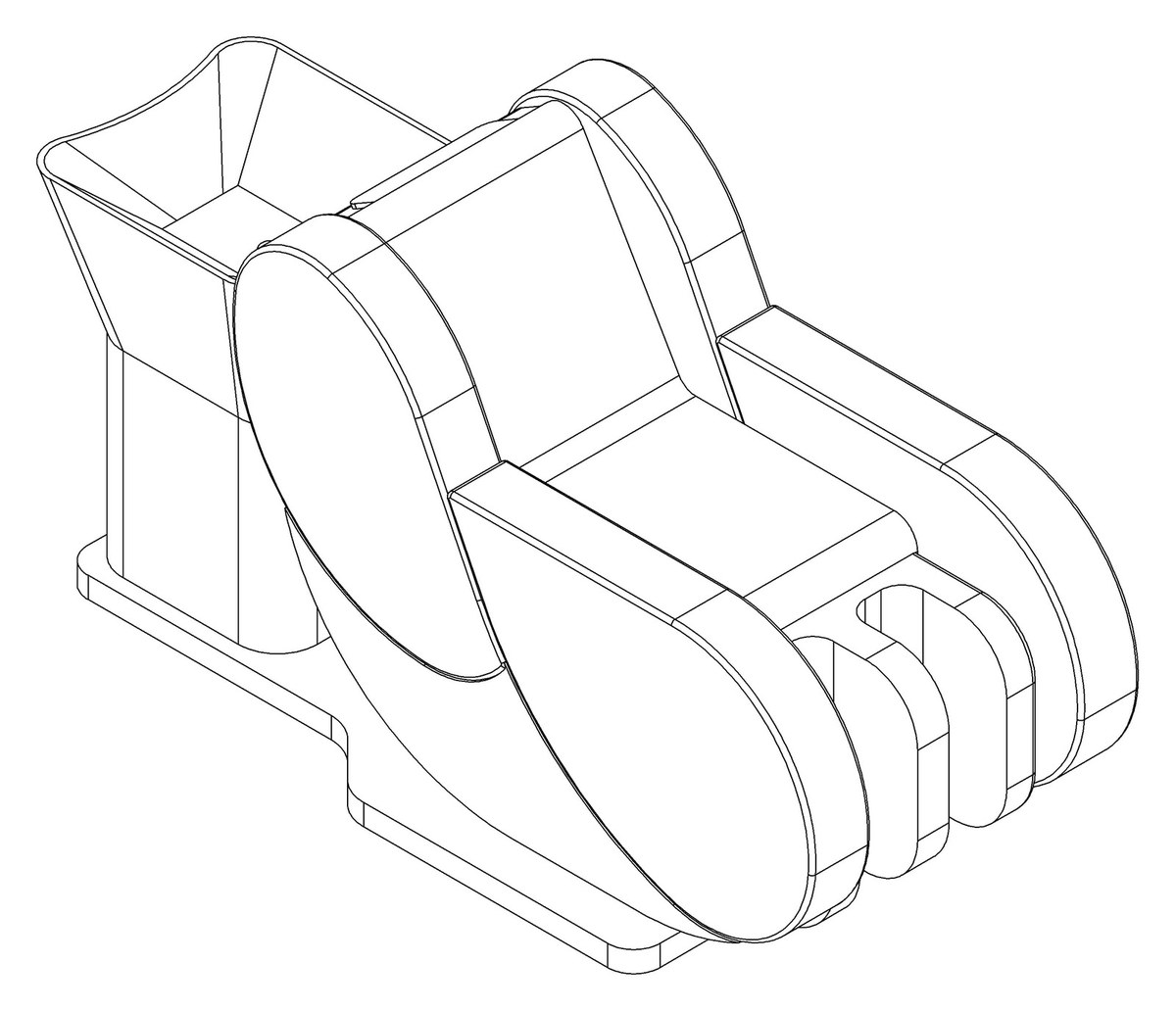

샴푸의자는 미용실에서 머리를 감기고 시술까지 이어 가는 자리에 놓입니다. 이 건은 주식회사 어스트가 낸 출원으로 로카르노 06-01, 재질은 금속 및 가죽, 피혁, 합성수지재, 도면 8장에 사용상태 참고도면 한 장이 붙었습니다.

움직이는 물건의 도면을 정하는 자리

본체가 회전하는 구조라 어느 상태를 기준으로 도면을 그릴지 정해야 합니다. 이 건은 여섯 방향 도면을 한 상태로 통일하고, 돌아간 모습은 참고도면으로 따로 보여 주었습니다. 정식 도면에 열린 상태와 닫힌 상태를 섞으면 도면끼리 어긋나 보정 대상이 됩니다. 상태가 여럿이고 각각을 지키고 싶다면 상태별로 나눠 출원하거나 형태가 변화하는 디자인으로 내는 방법을 생각할 수 있습니다.

재질이 넷 적힌 이유

금속과 가죽, 피혁, 합성수지재가 나란히 적혀 있습니다. 프레임은 금속, 앉는 면과 등받이는 가죽이나 피혁, 팔걸이와 마감은 플라스틱인 구조로 보입니다. 도면만으로는 어느 면이 무엇인지 구분되지 않아 이렇게 적어 두면 기록으로 남습니다. 설명에 샴푸와 헤어시술, 마사지를 한자리에서 받을 수 있다고 쓴 것은 쓰임을 밝히는 문장이고, 그 기능 자체가 권리가 되지는 않습니다. 본 샴푸의자 건은 디자인출원 후 약 7개월 만에 등록으로 이어졌습니다.
