도면에 빗금을 그으면 어떻게 되나요?

무엇을 뜻하는지 적어 두어야 합니다. 밝히지 않으면 단면도로 오해받을 수 있습니다.

메쉬라고 적으면 그 무늬도 권리에 들어가나요?

들어갑니다. 그 부분이 그물 조직으로 된 면이라는 뜻이 되어 형태와 함께 판단됩니다.

목을 받치는 구조도 지켜지나요?

디자인으로는 어렵습니다. 구조가 핵심이면 특허나 실용신안 쪽을 함께 보아야 합니다.

디자인

베개, 해칭으로 메쉬를 표현해 낸 디자인등록 사례

#베개 #디자인등록 #디자인출원 #로카르노 06-09 #해칭

2026.08.04윤웅채 변리사

#베개베개
#디자인등록30-1220741
#소요기간디자인출원 후 등록까지 12개월

사례 미리보기

베개 디자인출원 건입니다. 좌우 측면의 해칭이 메쉬라는 것을 설명에 적었습니다. 출원 12개월 만에 등록됐습니다.

등록 개요

물품명: 베개
물품분류: 로카르노 06-09 (제6류 가구 및 침구류)
출원번호(일자): 30-2022-0025649 (2022.06.27)
등록번호(일자): 30-1220741 (2023.06.15)

2022.06.27

디자인 출원

30-2022-0025649

2023.06.15

디자인 등록

30-1220741

사례 소개

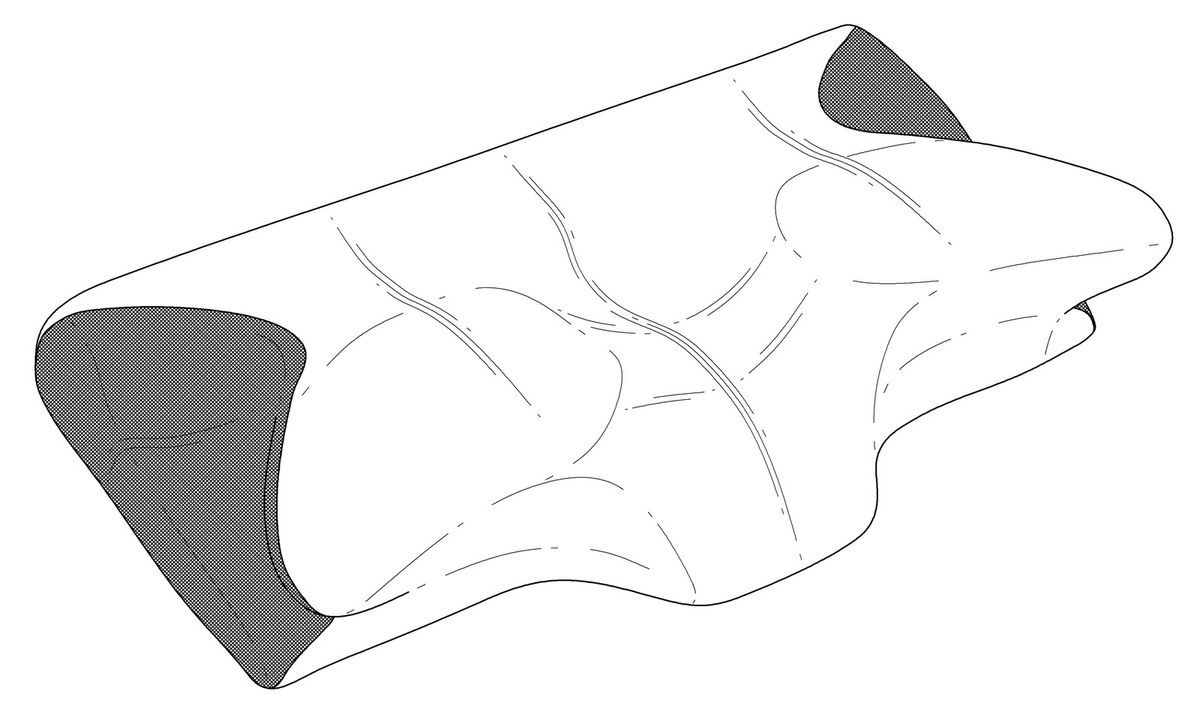

베개 도면에 빗금이 그어져 있으면 그것이 무엇을 뜻하는지 적어 두어야 합니다. 이 건은 이병로 개인이 낸 출원으로 로카르노 06-09, 재질은 직물 및 합성수지재, 도면은 7장입니다.

해칭이 무엇을 뜻하는지 밝히는 자리

도면에서 빗금은 단면을 뜻하기도 하고 재질이나 무늬를 뜻하기도 합니다. 밝혀 두지 않으면 심사관이 단면도로 오해할 수 있습니다. 이 건은 좌우측에 그려진 해칭이 메쉬를 표현한 것이라고 설명에 적었습니다. 이 한 줄이 있으면 그 부분이 그물 조직으로 된 면이라는 뜻이 되고, 권리 범위에도 그 무늬가 포함됩니다. 반대로 단순한 음영 표시라면 그렇게 적어야 합니다.

기능 설명과 형태의 경계

설명에는 목과 어깨를 지지해 편안한 수면을 돕고, 메쉬 부분이 통풍을 가능하게 해 관리가 쉽다고 적혀 있습니다. 이런 문장은 왜 그렇게 생겼는지 알려 주지만 그 효과 자체가 권리가 되지는 않습니다. 목을 받치는 구조로 남을 막고 싶다면 특허나 실용신안 쪽을 봐야 하고, 디자인은 겉으로 드러난 굴곡과 메쉬 무늬를 맡습니다. 침구류는 형태가 비슷한 제품이 많아 이렇게 무늬까지 함께 담아 두면 구별되는 자리가 늘어납니다. 굴곡만 놓고 보면 흔한 형태여도 어느 면에 어떤 조직이 들어갔는지가 더해지면 대조할 지점이 하나 더 생깁니다. 본 베개 건은 디자인출원 후 약 12개월 만에 등록으로 이어졌습니다.
