웨빙스트랩, 길이를 생략하고 낸 디자인등록 사례
- #웨빙스트랩타프용 웨빙 스트랩
- #디자인등록30-1221207
- #소요기간디자인출원 후 등록까지 5개월
사례 미리보기
웨빙스트랩, 타프용 웨빙 스트랩 디자인출원 건입니다. 2m 길이를 생략하고 확대 참고사진을 붙였습니다. 출원 5개월 만에 등록됐습니다.
등록 개요
- 물품명
- 타프용 웨빙 스트랩
- 물품분류
- 로카르노 21-04 (제21류 오락용품 및 장식품)
- 출원번호(일자)
- 30-2023-0001692 (2023.01.13)
- 등록번호(일자)
- 30-1221207 (2023.06.19)
2023.01.13
디자인 출원
30-2023-0001692
2023.06.19
디자인 등록
30-1221207
사례 소개

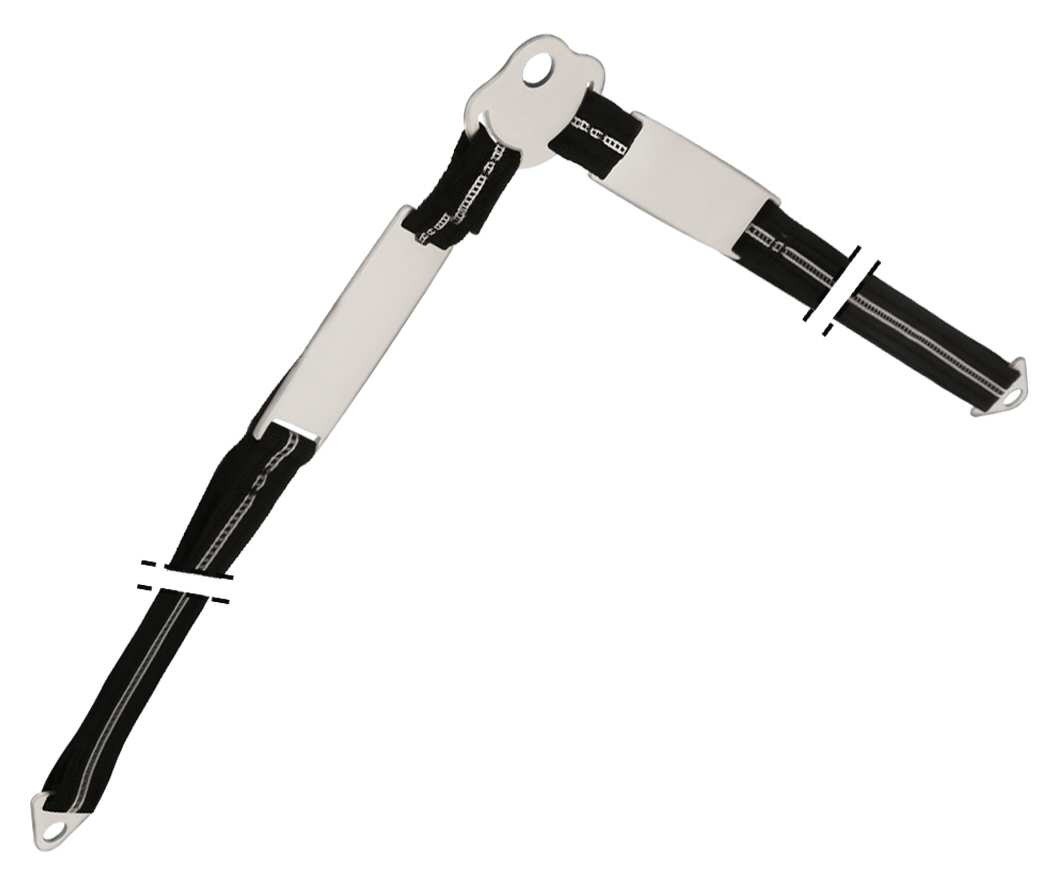

웨빙스트랩은 길이가 2m나 되는 끈이라 그대로 그리면 형태가 보이지 않습니다. 이 건은 김한신 개인이 낸 타프용 웨빙 스트랩 출원으로 로카르노 21-04, 재질은 합성수지재, 도면 7장에 참고사진 두 장이 붙었습니다.
길이를 생략하고 그 사실을 적는 방법
길이 생략은 길고 단면이 같은 물건에 허용되는 방법으로, 가운데를 잘라 내고 그립니다. 대신 생략했다는 사실과 생략된 길이를 설명에 적어야 합니다. 이 건은 도면 중 생략된 길이가 대략 2m라고 적었습니다. 여기에 더해 길이를 생략하기 전의 전체 모습을 참고사진 한 장으로 따로 붙였습니다. 참고사진은 권리 범위에 들어가지 않지만, 생략 부분이 어떻게 이어지는지 보여 주어 심사관이 물건을 오해할 여지를 줄여 줍니다.
확대 참고사진을 함께 낸 자리
두 번째 참고사진은 정면도의 일부를 확대도처럼 키워 찍은 것입니다. 설명에 가로 제동홈과 세로 제동홈으로 제동이 이루어지고 이중으로 걸리게 입체적으로 만들었다고 적혀 있는데, 이 부분은 전체 사진에서는 작게 나와 잘 보이지 않습니다. 확대 사진을 붙이면 그 자리가 분명해집니다. 다만 제동이 잘 되게 하는 구조 자체는 디자인등록으로 지켜지지 않습니다. 형태와 무늬가 권리이고, 기능이 핵심이면 특허나 실용신안 쪽을 함께 보아야 합니다. 본 웨빙스트랩 건은 디자인출원 후 약 5개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.긴 물건은 어떻게 그리나요?
가운데를 잘라 내고 그릴 수 있습니다. 생략했다는 사실과 생략된 길이를 설명에 적어야 합니다.
Q2.확대 사진을 붙이면 그 부분만 권리가 되나요?
아닙니다. 참고사진은 권리 범위에 들어가지 않습니다. 잘 보이지 않는 자리를 보여 주는 용도입니다.
Q3.잘 풀리지 않는 구조도 지킬 수 있나요?
디자인으로는 어렵습니다. 기능이 핵심이면 특허나 실용신안 쪽을 함께 보아야 합니다.
