펜스, 사용상태 참고도면을 함께 낸 디자인등록 사례
- #펜스펜스
- #디자인등록30-1221824
- #소요기간디자인출원 후 등록까지 12개월
사례 미리보기
펜스, 보행자 보호용 펜스 디자인출원 건입니다. 여섯 방향 도면에 사용상태 참고도면을 한 장 더 붙였습니다. 출원 12개월 만에 등록됐습니다.
등록 개요
- 물품명
- 펜스
- 물품분류
- 로카르노 25-02 (제25류 건축물 및 건축자재)
- 출원번호(일자)
- 30-2022-0026680 (2022.07.04)
- 등록번호(일자)
- 30-1221824 (2023.06.23)
2022.07.04
디자인 출원
30-2022-0026680
2023.06.23
디자인 등록
30-1221824
사례 소개

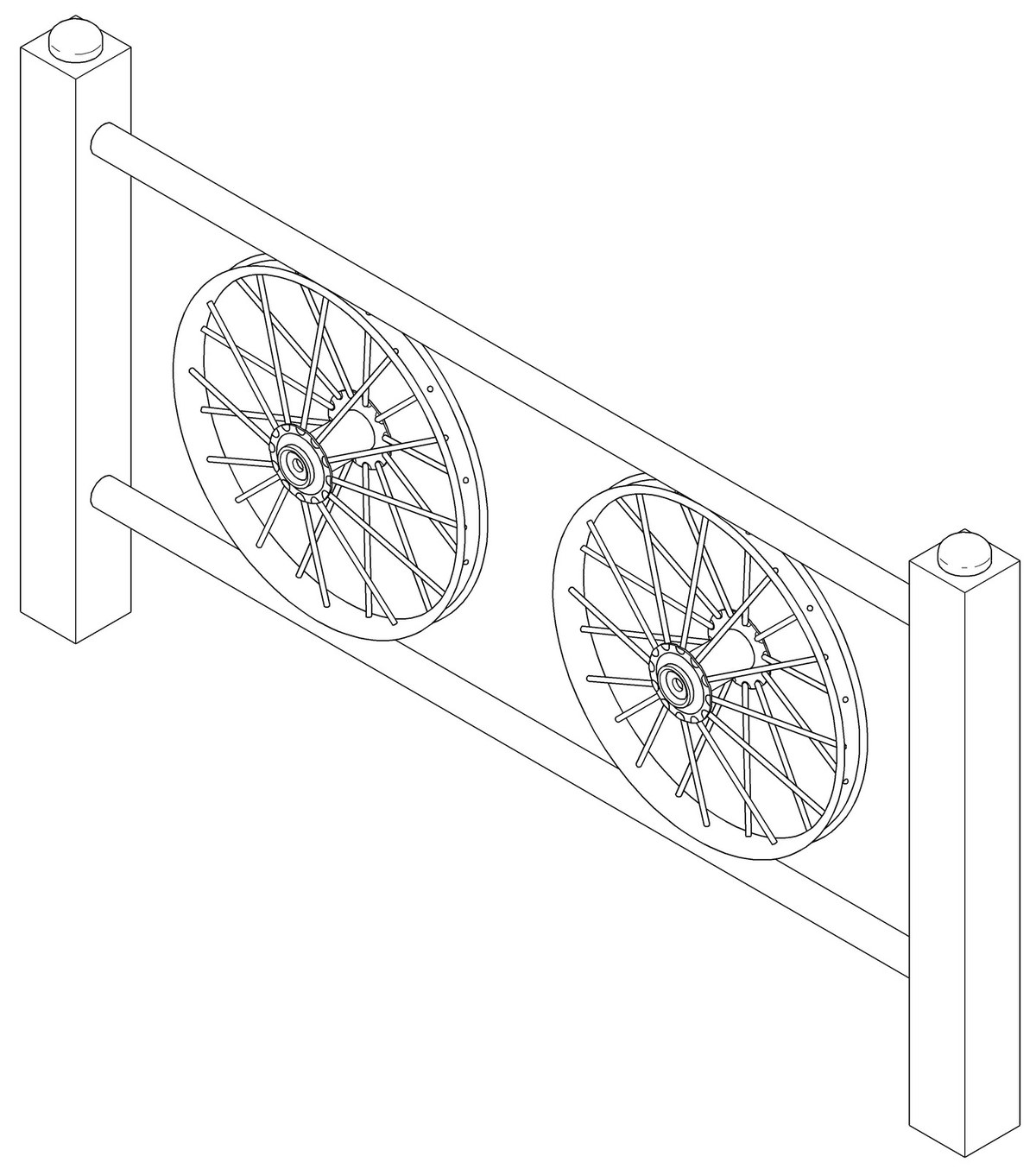

펜스는 인도나 계단에 설치되어 보행자를 막아 주는 물건입니다. 이 건은 김문기 개인이 낸 출원으로 로카르노 25-02, 재질은 금속재입니다. 도면 7장 외에 사용상태를 보여 주는 참고도면 한 장을 더 냈습니다.
참고도면을 붙이는 자리
정면·배면·좌우측면·평면·저면 여섯 장은 형태를 확정하는 도면이라 권리 범위에 들어갑니다. 참고도면은 다릅니다. 권리 범위를 정하지 않고 물건이 어떻게 쓰이는지 보여 주는 용도입니다. 이 건의 참고도면은 설치된 상태를 그려 심사관이 크기와 설치 방식을 짐작할 수 있게 했습니다. 건축 자재나 구조물처럼 단독으로 보면 크기를 가늠하기 어려운 물품에서 특히 쓸모가 있습니다. 반대로 참고도면에 그려진 주변 구조물은 권리에 포함되지 않으니, 지키고 싶은 형태를 참고도면에만 그려 두면 안 됩니다.
금속재 구조물을 낼 때 챙길 것
펜스처럼 길게 이어 설치하는 물건은 한 단위를 낼지 이어진 전체를 낼지 정해야 합니다. 보통은 반복되는 한 단위를 물품으로 잡고, 이어진 모습은 참고도면으로 보여 줍니다. 그래야 몇 개를 이어 붙이든 같은 권리로 다룰 수 있습니다. 재질을 금속재로 적은 것도 같은 맥락으로, 도면만으로는 재질이 드러나지 않아 설명에 한 줄 적어 둔 것입니다. 본 펜스 건은 디자인출원 후 약 12개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.참고도면도 권리 범위에 들어가나요?
들어가지 않습니다. 물건이 어떻게 쓰이는지 보여 주는 용도입니다. 지키고 싶은 형태는 반드시 정식 도면에 그려야 합니다.
Q2.이어 붙이는 구조물은 몇 개를 그려야 하나요?
보통 반복되는 한 단위를 물품으로 잡습니다. 이어진 모습은 참고도면으로 보여 주면 됩니다.
Q3.재질을 설명에 적는 이유가 무엇인가요?
도면만으로는 금속인지 플라스틱인지 구분되지 않기 때문입니다. 권리 범위를 좁히려는 것이 아니라 물건을 정확히 보여 주려는 표기입니다.
