단면을 두 번 내도 되나요?

각도를 달리하면 도움이 됩니다. 평면 단면과 단면 사시도가 보이는 것이 다르죠.

본 도면과 참고도면 중 어디에 두나요?

권리에 분명히 넣으려면 본 도면, 이해를 돕는 자리면 참고도면입니다.

같은 물품명인데 도면 구성이 다르면요?

특징이 다르면 그렇습니다. 불이 들어오는 것과 아닌 것이 갈리죠.

디자인

응원구디자인, 단면을 도면과 참고도면으로 두 번 낸 디자인등록 사례

#응원구디자인 #디자인등록 #디자인출원 #로카르노 21-01 #단면

2026.08.05윤웅채 변리사

#응원구디자인응원구
#디자인등록30-1223010
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

응원구디자인, 스포츠 경기 응원에 쓰는 응원구가 단면도와 단면 사시도를 포함해 아홉 장으로 디자인등록됐습니다. 재질은 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 응원구디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 응원구
물품분류: 로카르노 21-01 (제21류 유희용품·스포츠용품)
출원번호(일자): 30-2023-0013993 (2023.04.12)
등록번호(일자): 30-1223010 (2023.07.03)

2023.04.12

디자인 출원

30-2023-0013993

2023.07.03

디자인 등록

30-1223010

사례 소개

응원구디자인에서 단면을 두 번 보인 건이 있습니다. 각도를 달리한 것이죠.

같은 선을 두 방식으로

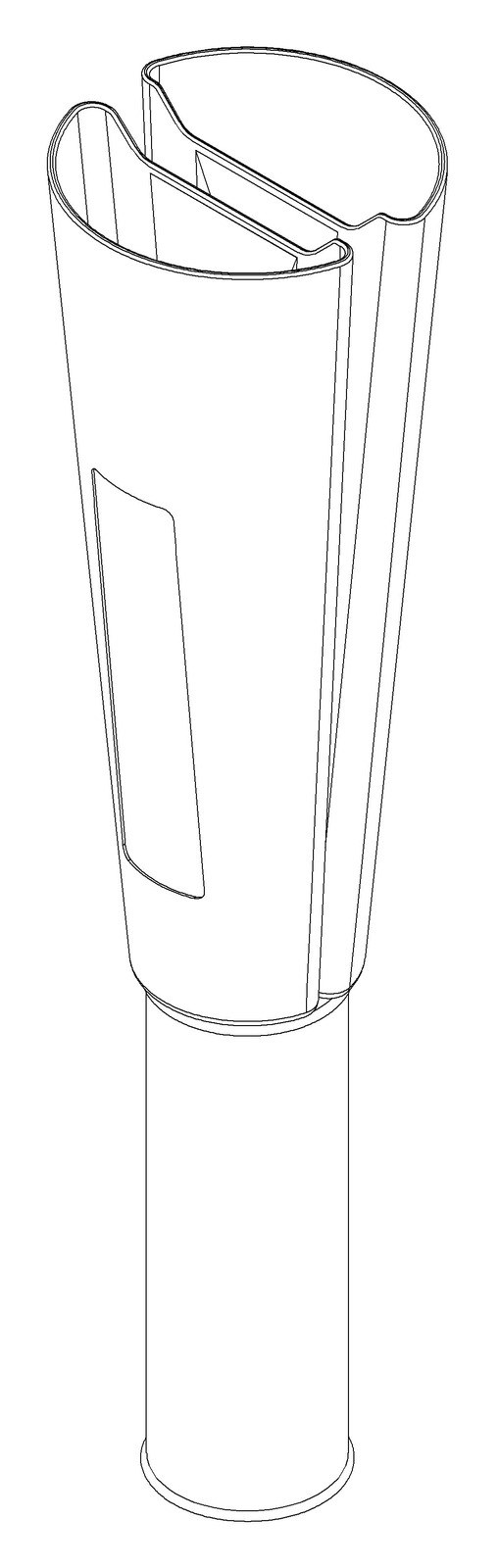

이번 사례는 응원구입니다. 도면 1.9가 정면도의 A-A선 단면이고 참고도면 1.1도 같은 A-A선 단면인데 사시도로 그렸죠. 같은 자리를 잘라 놓고 하나는 평면으로, 하나는 비스듬히 본 그림으로 낸 셈입니다. 속이 빈 물건이면 단면 하나로는 깊이가 잘 안 보일 때가 있으니까요. 하나는 본 도면, 하나는 참고도면으로 둔 점도 눈에 띕니다.

앞 건과 다른 자리

앞서 본 응원구는 발광수단이 있어 참고도면에 켜진 모습을 담았는데 이 건은 불이 들어오는 부분이 없습니다. 재질도 합성수지재 하나고요. 두드려 소리를 내거나 흔드는 형태일 자리죠. 같은 물품명이어도 무엇이 특징이냐에 따라 도면 구성이 이렇게 갈립니다. 로카르노는 21-01, 등록까지 3개월이 걸렸습니다. 응원구는 경기나 공연에 맞춰 새로 만드는 물건이라 철을 놓치지 않으려면 빨리 내 두는 편이 낫고요. 속이 빈 물건은 단면을 보여야 두께와 안쪽 구조가 전해집니다.

본 응원구디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
