고정구디자인, 벽면 단자함 안에 설치해 벽걸이 브래킷을 고정하는 부품이 참고도면 다섯 장을 포함해 디자인등록됐습니다. 재질은 금속재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 고정구디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 벽걸이 브래킷용 고정구
물품분류: 로카르노 14-06 (제14류 정보기록·통신기기)
출원번호(일자): 30-2023-0015069 (2023.04.19)
등록번호(일자): 30-1229390 (2023.08.24)

2023.04.19

디자인 출원

30-2023-0015069

2023.08.24

디자인 등록

30-1229390

사례 소개

고정구디자인은 붙는 자리가 여럿일 때가 있습니다. 그럼 참고도면도 늘죠.

참고도면이 다섯 장

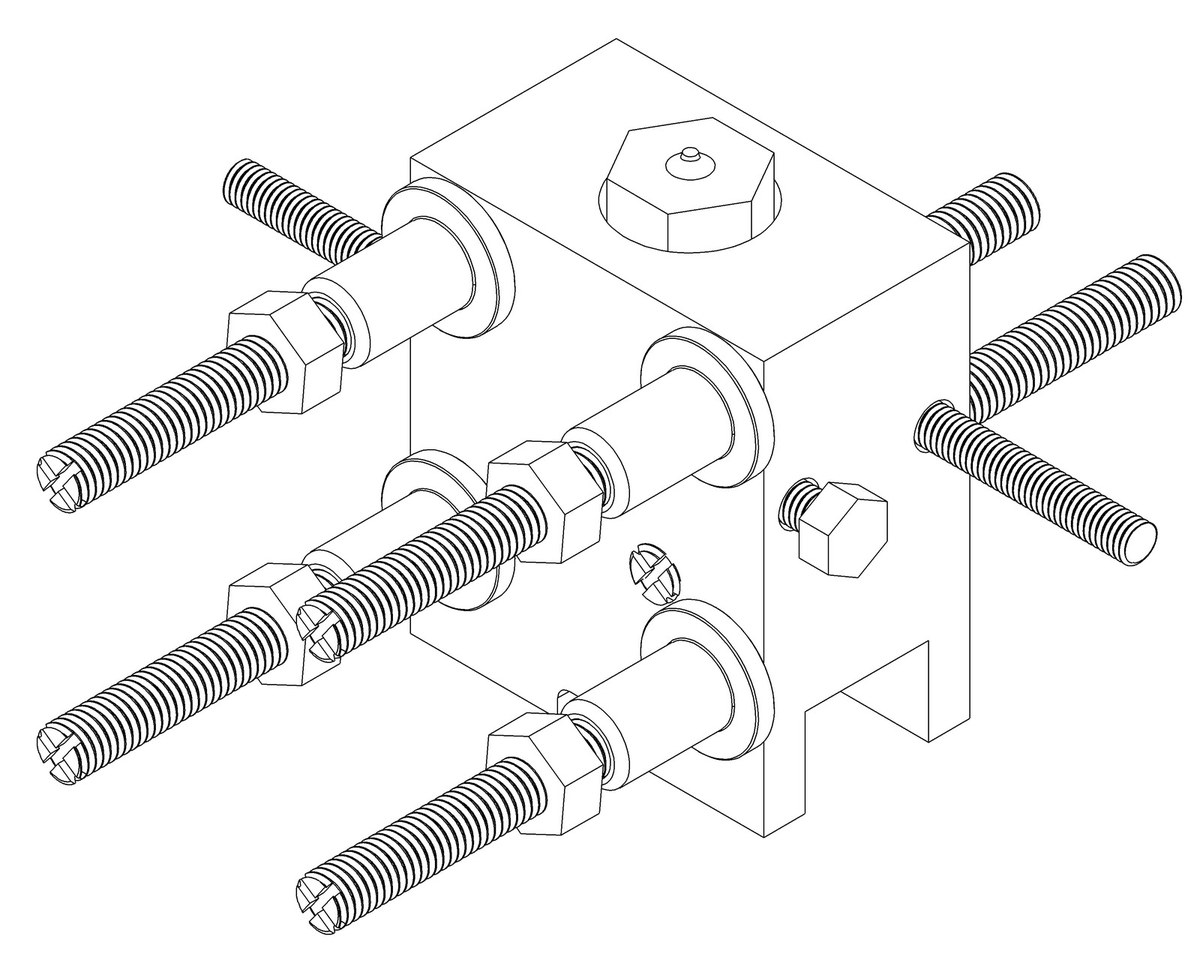

이번 사례는 벽걸이 브래킷용 고정구입니다. 참고도면이 1.1부터 1.5까지 다섯 장이죠. 앞의 넷이 사용상태고 마지막 하나가 일부분을 확대한 도면입니다. 앞서 본 건들이 참고도면 한두 장이었던 것과 견주면 많은 편이고요. 결합 방식이 두 가지라 각각을 보여야 했던 것으로 읽힙니다. 참고도면 수에 제한은 없으니 필요한 만큼 냅니다.

두 가지로 결합한다

설명이 전방 돌출부를 통해 백플레이트에 직접 결합하거나 높이조절바와 결합한 후 벽걸이 브래킷에 고정한다고 적었습니다. 바로 붙이는 길과 조절바를 끼워 붙이는 길 둘이 있는 셈이죠. 쓰는 방식이 둘이면 사용상태도 둘 이상 필요해집니다. 벽면에 뚫린 단자함 안에 들어가는 부품이라 시공 뒤에는 보이지 않고요. 재질은 금속재 하나, 로카르노는 14-06으로 통신기기 부속 자리입니다. 등록까지 4개월이 걸렸고요.

본 고정구디자인 건은 디자인출원 후 약 4개월 만에 등록으로 이어졌습니다.
