금속을 갈라 적어도 되나요?

비철금속처럼 성질이 다르면 나눠 적습니다. 소재가 곧 성능인 자재에서 자주 그렇죠.

현장 용어를 그대로 써도 되나요?

쓰입니다. 그래이팅처럼 굳어진 말이면 괄호로 함께 적죠. 뜻이 분명해집니다.

두 쪽으로 나뉘는 물건은요?

분리도를 한 장 더합니다. 조립되는 방식이 보이죠. 한 물품으로 냅니다.

디자인

발끝막이판디자인, 재질을 셋으로 갈라 적은 안전자재의 디자인등록 사례

#발끝막이판디자인 #디자인등록 #디자인출원 #로카르노 25-04 #그래이팅

2026.08.08윤웅채 변리사

#발끝막이판디자인발끝막이판
#디자인등록30-1231801
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

발끝막이판디자인, 건설현장에서 그래이팅의 파이프 통과부에 설치하는 발끝막이판이 분리도를 포함해 디자인등록됐습니다. 재질은 합성수지와 비철금속, 금속재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 발끝막이판디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 발끝막이판
물품분류: 로카르노 25-04 (제25류 건축물·건축부재)
출원번호(일자): 30-2023-0024434 (2023.06.26)
등록번호(일자): 30-1231801 (2023.09.12)

2023.06.26

디자인 출원

30-2023-0024434

2023.09.12

디자인 등록

30-1231801

사례 소개

발끝막이판디자인은 현장 용어가 그대로 들어갑니다. 물품명부터 그렇죠.

비철금속을 따로 적었다

이번 사례는 발끝막이판입니다. 재질을 합성수지, 비철금속 및 금속재로 적었죠. 금속을 비철금속과 금속재로 갈라 적은 점이 눈에 띕니다. 앞서 본 건들이 대개 금속 하나로 묶었던 것과 다르고요. 알루미늄처럼 녹슬지 않는 소재와 강재를 함께 쓰는 물건이라 나눠 밝힌 것으로 보입니다. 현장 자재는 소재가 곧 성능이라 이렇게 구체로 적기도 하죠.

파이프가 지나는 자리

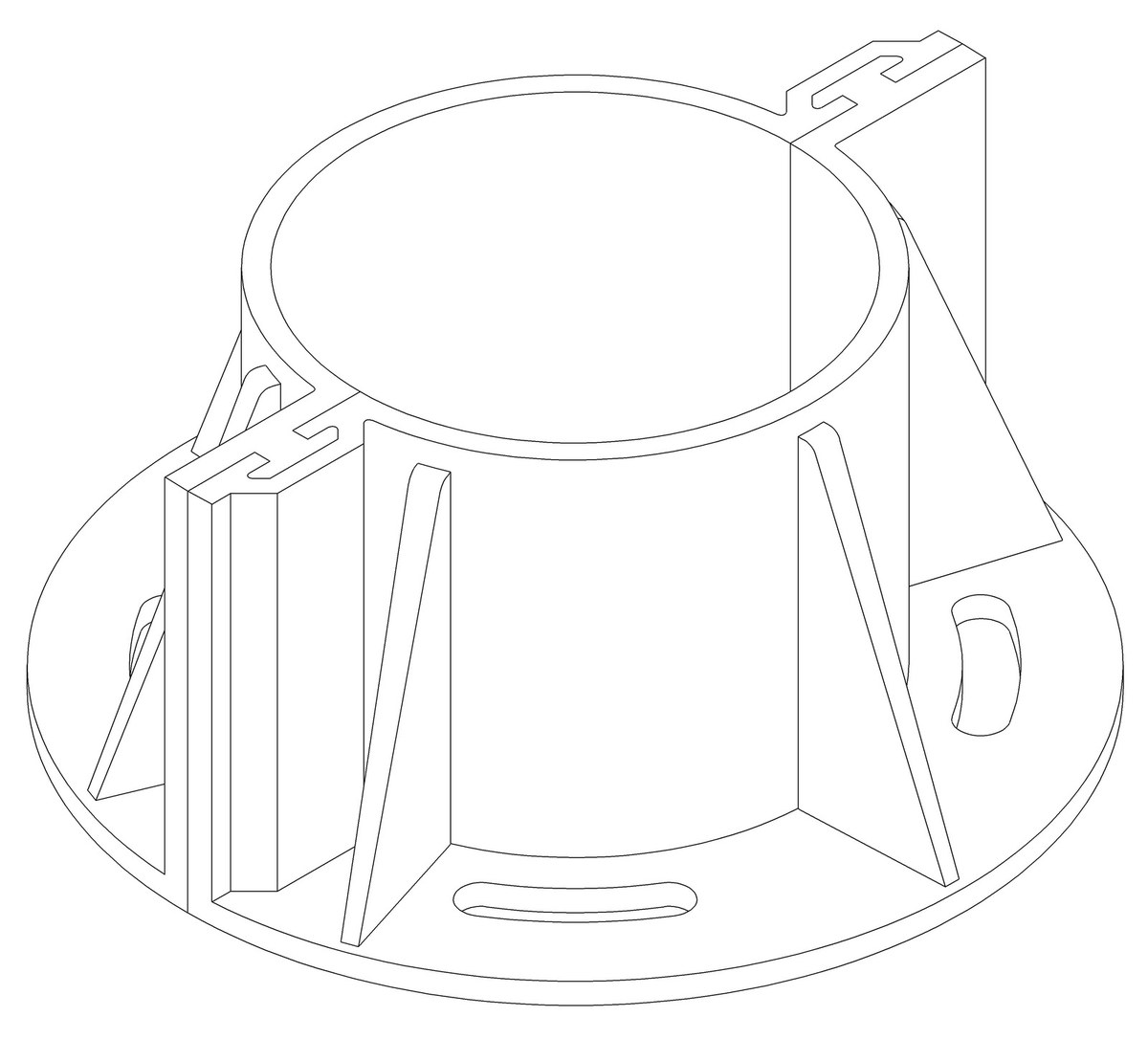

그래이팅 등의 파이프가 통과되는 외부에 설치한다고 적었습니다. 바닥 격자판에 배관이 뚫고 지나가는 자리에 생기는 틈을 막는 물건이죠. 그 틈으로 발이 빠지거나 물건이 떨어지는 것을 막는 목적이라고 밝혔고요. 여덟째 도면이 분리된 상태라 어떻게 나뉘어 조립되는지 보입니다. 파이프 굵기에 맞춰 감싸야 하니 두 쪽으로 나뉘는 구조일 자리죠. 로카르노는 25-04입니다.

본 발끝막이판디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
