분해도를 참고도면에 두어도 되나요?

둘 다 됩니다. 본 도면에 두면 부품 형태까지 분명히 들어가죠. 소모품이면 참고로 둡니다.

안에 넣는 소모품도 형태인가요?

사는 사람이 넣는 것이면 아닙니다. 기계가 물품이죠. 참고도면에만 담습니다.

99로 끝나는 분류는 무엇인가요?

그 류에서 딱 맞는 자리가 없을 때 쓰는 기타 항목입니다. 새로운 물건에서 자주 나오죠.

디자인

랩포장기디자인, 쓰는 순서를 세 동작으로 적은 디자인등록 사례

#랩포장기디자인 #디자인등록 #디자인출원 #로카르노 07-99 #롤러

2026.08.08윤웅채 변리사

#랩포장기디자인랩 포장기
#디자인등록30-1232883
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

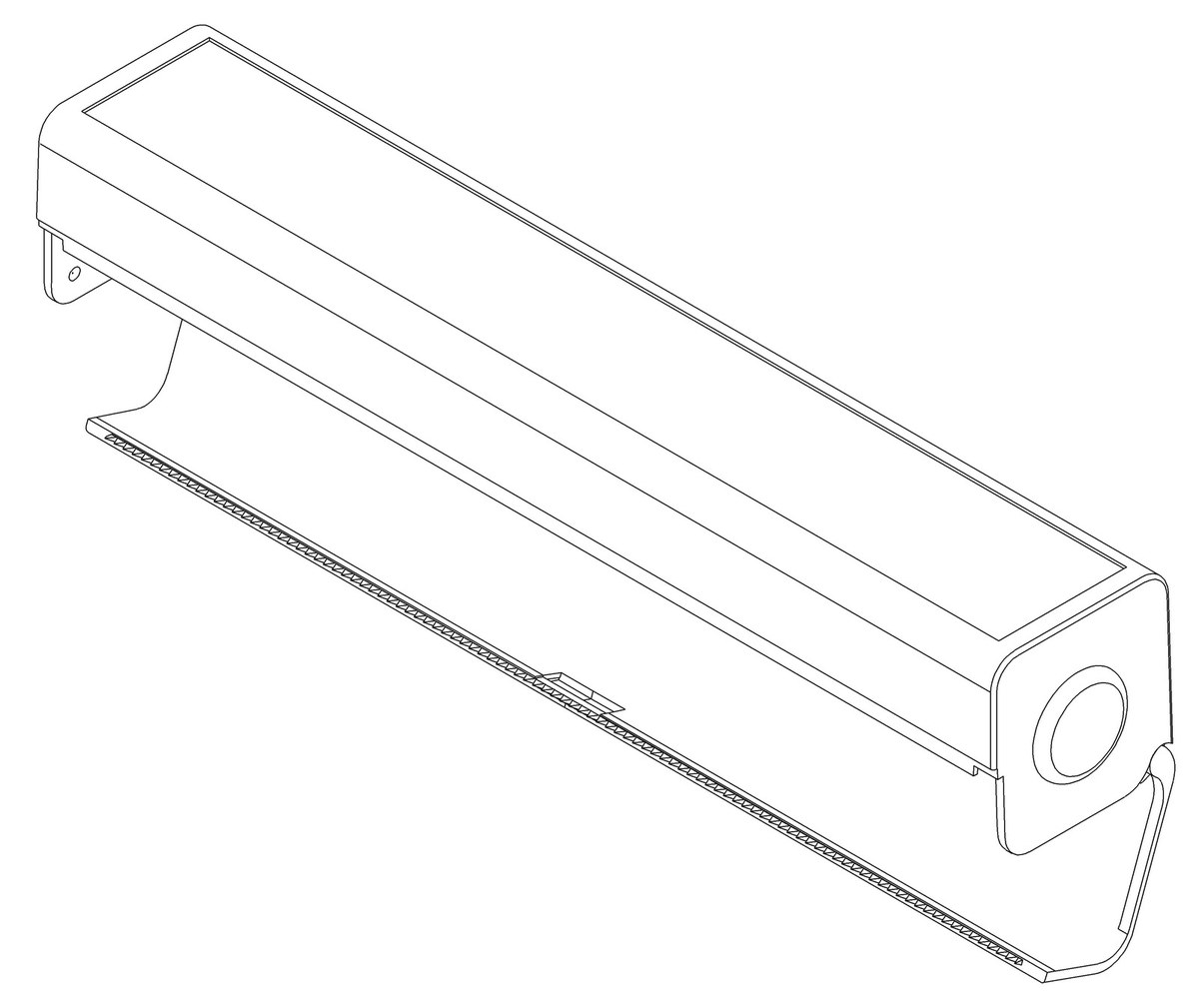

랩포장기디자인, 내부 롤러에 랩을 걸어 뽑은 뒤 하단 칼날로 자르는 랩 포장기가 분해도를 포함해 디자인등록됐습니다. 재질은 금속 및 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 랩포장기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 랩 포장기
물품분류: 로카르노 07-99 (제7류 가정용품)
출원번호(일자): 30-2023-0023940 (2023.06.22)
등록번호(일자): 30-1232883 (2023.09.20)

2023.06.22

디자인 출원

30-2023-0023940

2023.09.20

디자인 등록

30-1232883

사례 소개

랩포장기디자인은 안에 롤이 들어갑니다. 겉만 봐서는 안 보이죠.

장착하고, 뽑고, 자른다

이번 사례는 랩 포장기입니다. 설명이 내부 롤러에 포장용 랩을 장착하여 외부로 인출한 후 하단의 칼날로 절단한다고 적었죠. 세 동작이 차례로 나옵니다. 롤이 어디에 들어가는지, 어디로 나오는지, 어디서 잘리는지가 한 문장에 담긴 셈이고요. 앞서 본 마사지기가 끼우고 돌리고 누른다고 적은 것과 같은 방식입니다. 순서를 적으면 각 부분의 뜻이 읽히죠.

참고도면이 분해도

참고도면 1.1이 분해된 상태입니다. 본 도면이 아니라 참고도면에 분해도를 둔 점이 눈에 띄죠. 앞서 본 무드등과 화장품 용기는 분해도를 본 도면에 넣었는데 이 건은 참고 쪽입니다. 어느 쪽에 두든 되지만 본 도면에 넣으면 그 부품 형태까지 권리에 더 분명히 들어가고요. 랩 롤은 소모품이라 참고로 둔 것으로 보입니다. 로카르노는 07-99로 다른 곳에 들어가지 않는 가정용품 자리고요.

본 랩포장기디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
