침대프레임디자인, 접은 상태를 참고도면에 담은 디자인등록 사례
- #침대프레임디자인접이식 침대프레임
- #디자인등록30-1233396
- #소요기간디자인출원 후 등록까지 3개월
사례 미리보기
침대프레임디자인, 매트리스를 지지하며 접어서 보관할 수 있는 접이식 침대프레임이 도면 여덟 장으로 디자인등록됐습니다. 재질은 금속 및 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 침대프레임디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 접이식 침대프레임
- 물품분류
- 로카르노 06-02 (제6류 가구·침구)
- 출원번호(일자)
- 30-2023-0022862 (2023.06.15)
- 등록번호(일자)
- 30-1233396 (2023.09.25)
2023.06.15
디자인 출원
30-2023-0022862
2023.09.25
디자인 등록
30-1233396
사례 소개
침대프레임디자인은 접었을 때와 폈을 때가 다릅니다. 어느 쪽이 본 도면일까요.
펼친 상태가 권리

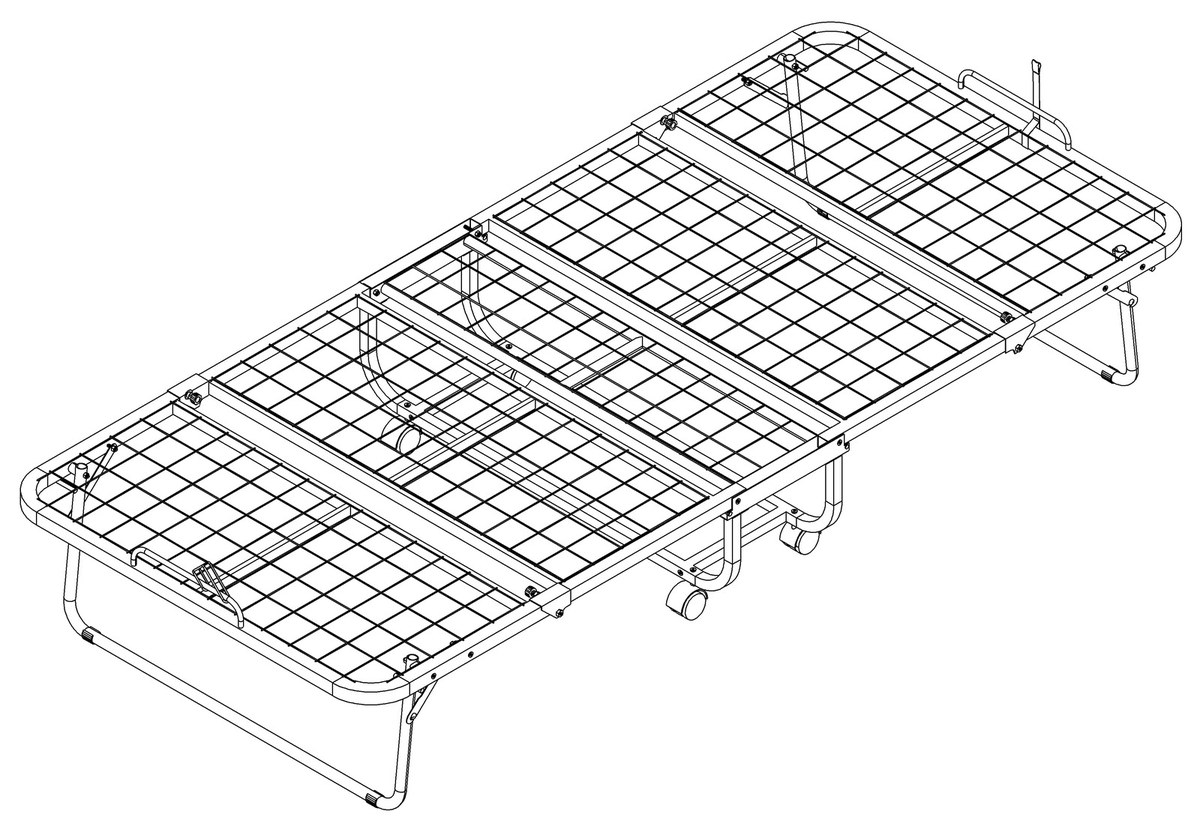

이번 사례는 접이식 침대프레임입니다. 본 도면 여덟 장은 펼친 상태고 참고도면 1.1이 접은 상태죠. 쓰는 모습이 펼친 쪽이니 그것을 권리로 삼은 것입니다. 접은 모습까지 본 도면에 넣으면 두 상태가 모두 같아야 침해가 되어 오히려 좁아지고요. 접이식 물건에서 이 순서는 거의 정해져 있습니다. 앞서 본 차량용 텐트도 같은 얘기였죠.
매트리스는 빼고
매트리스를 지지하는 프레임으로 사용된다고 적었습니다. 매트리스는 따로 사는 물건이라 도면에 넣지 않았고요. 물품명도 침대가 아니라 침대프레임입니다. 앞서 본 테이블용 프레임과 같은 얼개죠. 접이식이라 부피가 작아 운반과 보관이 쉽다는 점도 적었는데 그 특징이 접은 상태 참고도면에서 드러납니다. 재질은 금속 및 합성수지재, 로카르노는 06-02로 침대 자리입니다. 손님용이나 원룸용으로 팔리는 물건이라 접었을 때의 부피가 곧 상품의 값이 되죠.
본 침대프레임디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.접이식은 어느 상태로 내나요?
쓰는 상태를 본 도면으로 둡니다. 접은 모습은 참고도면이죠. 둘 다 권리로 두면 좁아집니다.
Q2.매트리스까지 도면에 넣나요?
따로 사는 물건이면 넣지 않습니다. 프레임만 내죠. 물품명에 밝힙니다.
Q3.접히는 구조가 새로우면요?
작용은 특허로 봅니다. 형태는 디자인이죠. 둘을 함께 내는 일도 많습니다.
