놓인 모습을 참고도면에 넣는 이유는요?

받침이 왜 있는지 전해집니다. 본 도면만으로는 돌기로만 보이죠. 쓰임이 읽힙니다.

위생 효과도 보호되나요?

효과는 보호 대상이 아닙니다. 형태가 권리죠. 다른 모양으로 같은 효과를 내면 걸리지 않습니다.

대칭이면 도면이 줄어드나요?

줄지 않습니다. 여섯 면을 다 내죠. 대칭은 설명으로 밝힙니다.

디자인

집게디자인, 받침대로 집게부를 띄운 구조의 디자인등록 사례

#집게디자인 #디자인등록 #디자인출원 #로카르노 07-06 #받침대

2026.08.08윤웅채 변리사

#집게디자인주방용 집게
#디자인등록30-1234177
#소요기간디자인출원 후 등록까지 6개월

사례 미리보기

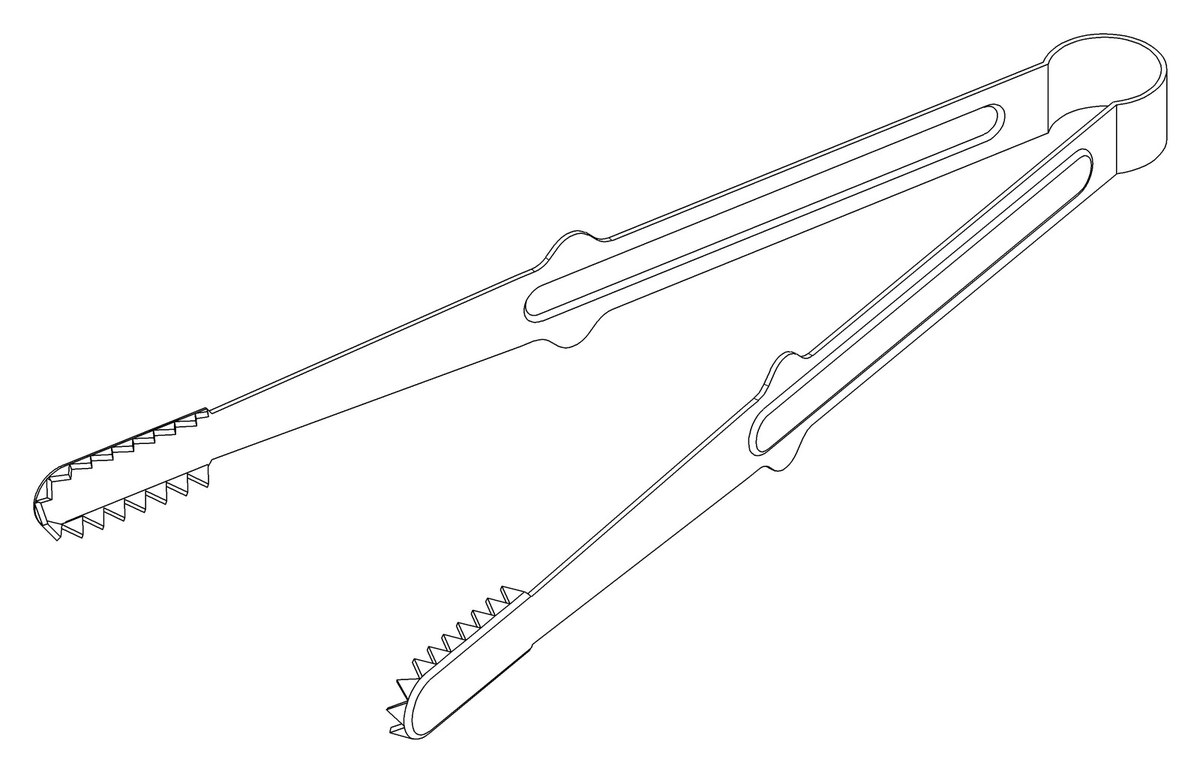

집게디자인, 상하대칭 받침대를 두어 집게부가 바닥에 닿지 않게 한 주방용 집게가 도면 일곱 장으로 디자인등록됐습니다. 재질은 금속 및 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 집게디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 주방용 집게
물품분류: 로카르노 07-06 (제7류 가정용품)
출원번호(일자): 30-2023-0010823 (2023.03.23)
등록번호(일자): 30-1234177 (2023.10.05)

2023.03.23

디자인 출원

30-2023-0010823

2023.10.05

디자인 등록

30-1234177

사례 소개

집게디자인은 놓았을 때가 문제입니다. 끝이 바닥에 닿으니까요.

받침대가 위아래로

이번 사례는 주방용 집게입니다. 설명이 집게에 상하대칭 받침대를 형성했다고 적었죠. 위아래 같은 자리에 돌기가 있다는 뜻입니다. 그래서 어느 쪽으로 놓아도 손잡이부만 바닥에 닿고 집게부는 떠 있게 되고요. 뒤집어 놓아도 같으니 쓰는 사람이 방향을 신경 쓸 필요가 없습니다. 대칭이라는 말 한 줄에 그 뜻이 담겨 있죠.

왜 그렇게 만들었는지

손잡이부가 식탁 바닥에 닿고 집게부는 떠 있어 오염물질이 묻지 않아 위생적이라고 적었습니다. 형태의 이유를 밝힌 자리죠. 다만 이 효과 자체가 지켜지는 것은 아니고 도면의 형태가 권리입니다. 같은 효과를 다른 모양의 받침으로 내면 이 등록에 걸리지 않고요. 참고도면 1.1에 놓인 모습을 담았습니다. 재질은 금속 및 합성수지재로 집게부가 금속, 손잡이가 합성수지일 자리고요. 로카르노는 07-06으로 앞서 본 양념통과 같은 주방용품 자리입니다. 등록까지 6개월이 걸렸고요.

본 집게디자인 건은 디자인출원 후 약 6개월 만에 등록으로 이어졌습니다.
