감싸는 물건은 어느 상태로 내나요?

파는 상태를 본 도면으로 둡니다. 감은 모습은 참고도면이죠. 둘 다 권리로 두면 좁아집니다.

붙는 상대를 함께 찍어도 되나요?

본 도면에는 넣지 않습니다. 그 형태에 묶이죠. 참고도면에만 담습니다.

벨크로 위치도 형태인가요?

도면에 보이면 형태입니다. 크기와 자리가 특징이 되죠. 안쪽 면 도면에 나옵니다.

디자인

손잡이커버디자인, 감싸는 물건을 펼친 상태로 낸 디자인등록 사례

#손잡이커버디자인 #디자인등록 #디자인출원 #로카르노 03-01 #벨크로

2026.08.09윤웅채 변리사

#손잡이커버디자인가방용 손잡이 커버
#디자인등록30-1235241
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

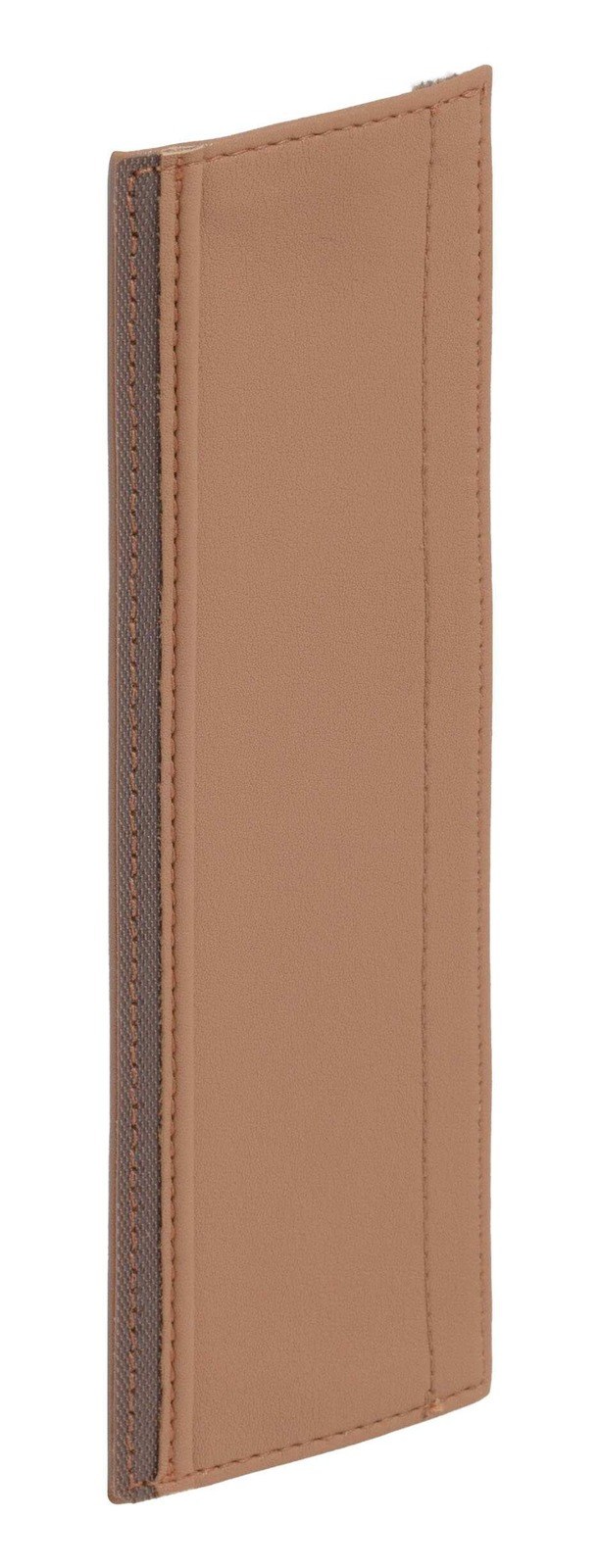

손잡이커버디자인, 벨크로로 탈부착해 가방 손잡이를 감싸는 커버가 도면대용 사진 일곱 장으로 디자인등록됐습니다. 재질은 피혁 및 직물재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 손잡이커버디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 가방용 손잡이 커버
물품분류: 로카르노 03-01 (제3류 여행용품·케이스)
출원번호(일자): 30-2023-0029379 (2023.07.28)
등록번호(일자): 30-1235241 (2023.10.13)

2023.07.28

디자인 출원

30-2023-0029379

2023.10.13

디자인 등록

30-1235241

사례 소개

손잡이커버디자인은 감았을 때와 폈을 때가 다릅니다. 어느 쪽을 낼까요.

커버만 냈다

이번 사례는 가방용 손잡이 커버입니다. 가방 손잡이에 감아 손이 닿는 부분을 보호하거나 꾸미는 물건이죠. 도면은 커버만 찍었고 가방은 참고도면 1.1의 사용상태에만 나옵니다. 가방까지 본 도면에 넣으면 그 가방 형태에 묶이니까요. 앞서 본 제설재 살포기가 트럭을 뺀 것, 발지지구가 매트를 뺀 것과 같은 방식입니다. 붙는 물건은 이렇게 자기 자신만 냅니다.

벨크로 자리도 형태다

설명이 벨크로로 탈부착한다고 밝혔습니다. 감아서 끝을 붙이는 구조라는 뜻이죠. 벨크로가 붙는 자리는 저면이나 안쪽 면에 나오는데 그 위치와 크기도 도면에 찍히면 형태의 일부가 됩니다. 재질은 피혁 및 직물재로 겉이 가죽, 안이 천일 자리고요. 앞서 본 가방 건이 피혁 및 금속재였는데 여기는 금속 부품 없이 벨크로만 쓴 셈입니다. 로카르노는 03-01, 등록까지 3개월이 걸렸습니다.

본 손잡이커버디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
