부품 위치를 설명에 적나요?

적으면 특징이 분명해집니다. 좌우가 뒤집히면 다른 형태로 보죠. 뜻이 있는 표현입니다.

도면과 참고도면을 섞어도 되나요?

됩니다. 본 도면은 선으로, 참고도면은 사진으로 내도 되죠. 형태는 본 도면이 정합니다.

차에 넣는 모습이 필요한가요?

참고도면에 담습니다. 쓰임이 전해지죠. 차 자체는 권리와 무관합니다.

디자인

세차기디자인, 노즐 위치를 좌측 상단이라 밝힌 디자인등록 사례

#세차기디자인 #디자인등록 #디자인출원 #로카르노 15-05 #노즐

2026.08.09윤웅채 변리사

#세차기디자인하부 세차기
#디자인등록30-1236154
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

세차기디자인, 차량 하부에 밀어 넣어 스팀과 물을 분사하는 하부 세차기가 도면 일곱 장으로 디자인등록됐습니다. 재질은 금속 및 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 세차기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

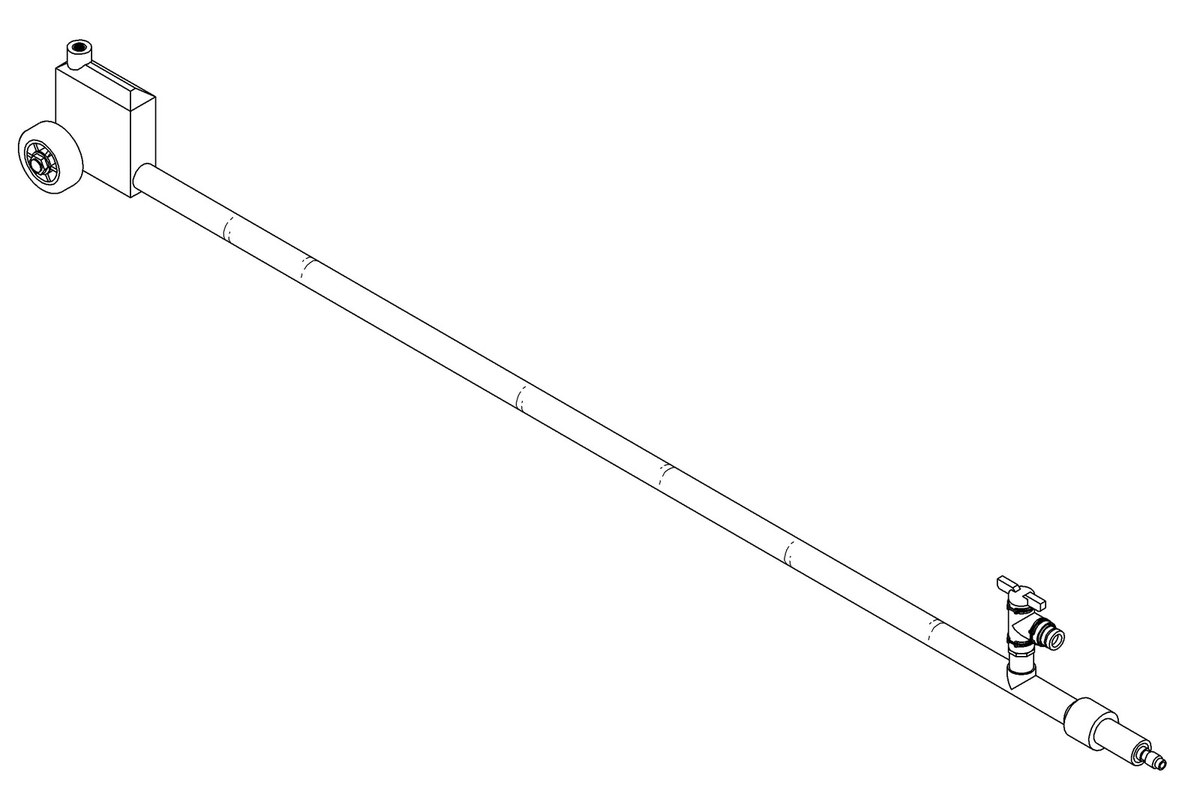

물품명: 하부 세차기
물품분류: 로카르노 15-05 (제15류 기타 기계류)
출원번호(일자): 30-2023-0029511 (2023.07.28)
등록번호(일자): 30-1236154 (2023.10.20)

2023.07.28

디자인 출원

30-2023-0029511

2023.10.20

디자인 등록

30-1236154

사례 소개

세차기디자인에서 노즐이 어디 붙었는지는 형태입니다. 그래서 자리를 적었죠.

좌측 상단이라고 못박았다

이번 사례는 하부 세차기입니다. 설명이 좌측 상단의 노즐에서 스팀과 물이 함께 분사된다고 적었죠. 노즐이 어디에 있는지를 방향으로 밝힌 셈입니다. 도면을 보면 알 수 있는 것이지만 글로 적어 두면 어느 부분이 특징인지가 분명해지고요. 좌우가 뒤집힌 물건은 다른 형태로 보게 되니 이 표현이 뜻을 갖습니다. 물만이 아니라 스팀이 함께 나온다는 점도 적어 두었죠.

차 밑으로 밀어 넣는다

참고도면 1.1에 차량 하부에 밀어 넣은 사용상태를 담았습니다. 도면대용 사진으로 냈고요. 본 도면 일곱 장은 선으로 그린 도면인데 참고도면만 사진인 셈입니다. 이렇게 섞어 내도 됩니다. 형태는 도면이 정하고 참고도면은 쓰임을 보이는 자리니까요. 납작하게 만들어야 차 밑으로 들어가니 높이가 낮은 형태일 테고 그 비례가 이 디자인의 인상이 됩니다. 로카르노는 15-05로 세정기계 자리입니다.

본 세차기디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
