차까지 도면에 넣어야 하나요?

넣지 않습니다. 차종에 권리가 묶이죠. 장치만 내고 설명으로 밝힙니다.

99로 끝나는 분류는 무엇인가요?

그 류에서 딱 맞는 자리가 없을 때 쓰는 기타 항목입니다. 새로운 기계에서 자주 나오죠.

구조에 새로움이 있으면요?

작용은 특허로 봅니다. 형태는 디자인이죠. 둘을 함께 내는 일도 많습니다.

디자인

살포기디자인, 트럭에 얹는 장치를 따로 낸 디자인등록 사례

#살포기디자인 #디자인등록 #디자인출원 #로카르노 15-99 #적재함

2026.08.09윤웅채 변리사

#살포기디자인차량용 제설재 살포기
#디자인등록30-1236365
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

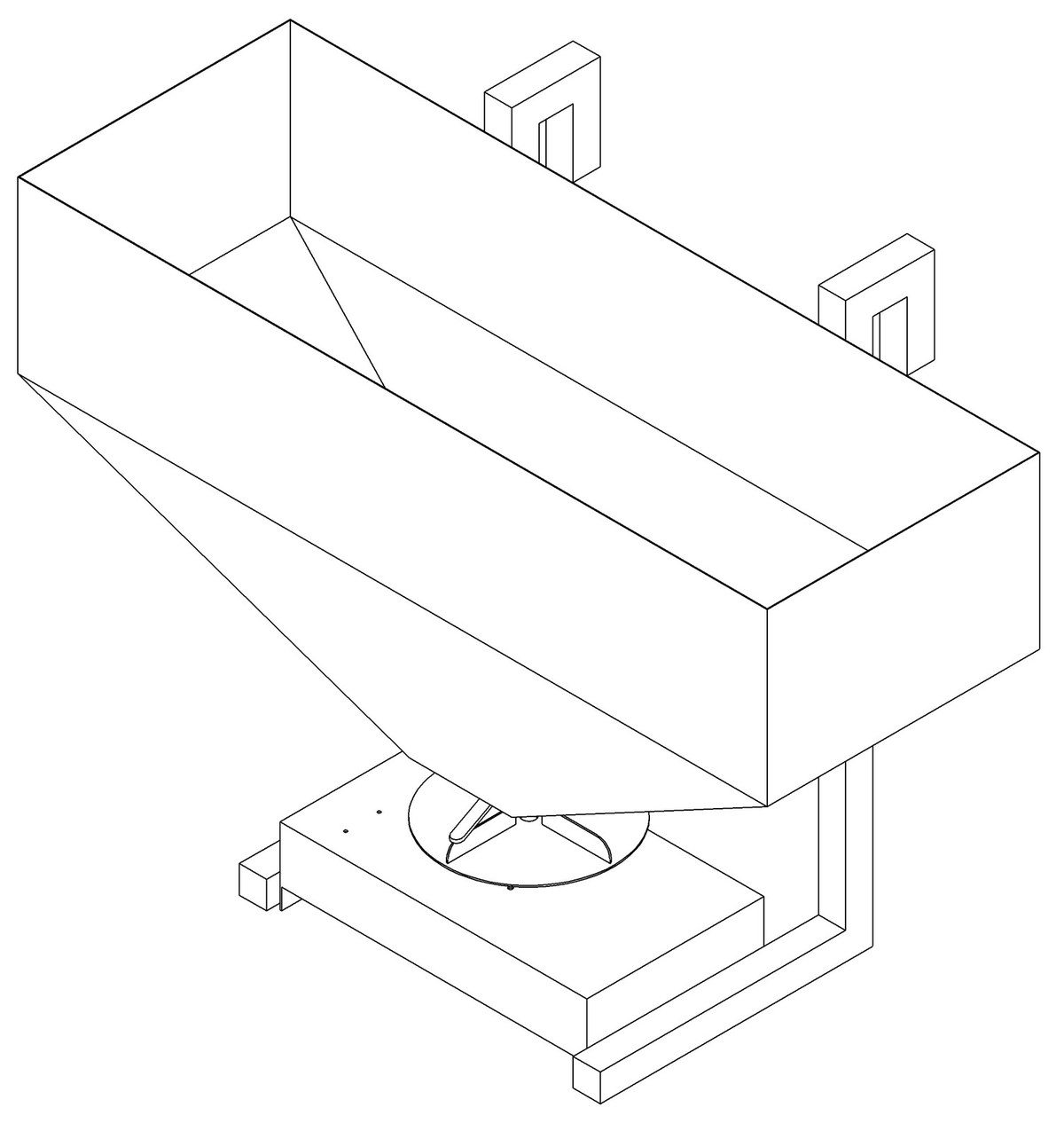

살포기디자인, 트럭 적재함 뒷부분에 장착해 염화칼슘과 소금을 뿌리는 차량용 제설재 살포기가 도면 여덟 장으로 디자인등록됐습니다. 재질은 금속 및 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 살포기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 차량용 제설재 살포기
물품분류: 로카르노 15-99 (제15류 기타 기계류)
출원번호(일자): 30-2023-0030706 (2023.08.07)
등록번호(일자): 30-1236365 (2023.10.23)

2023.08.07

디자인 출원

30-2023-0030706

2023.10.23

디자인 등록

30-1236365

사례 소개

살포기디자인은 차에 얹는 물건입니다. 차는 도면에 넣지 않죠.

장치만 낸다

이번 사례는 차량용 제설재 살포기입니다. 트럭 적재함 뒷부분에 장착한다고 적었죠. 그런데 도면은 이 장치만 찍었습니다. 트럭까지 넣으면 그 차종의 형태에 권리가 묶이니까요. 팔리는 물건은 살포기 하나고 차는 사는 사람이 이미 갖고 있는 것입니다. 어디에 다는지는 설명으로 밝히고 도면은 물건만 내는 것이 이런 부착 장치의 기본이죠.

뿌리는 것을 셋 적었다

염화칼슘, 소금, 모래를 괄호로 열거했습니다. 제설재라는 말만으로는 무엇을 담는지 좁혀지지 않으니 예를 든 것이죠. 뿌리는 물질이 무엇이냐에 따라 통의 크기나 배출구 모양이 달라지니 형태를 읽는 데도 도움이 되고요. 자동으로 살포한다고 했으니 회전판이나 모터가 달렸을 자리입니다. 재질은 금속 및 합성수지재, 로카르노는 15-99로 다른 곳에 들어가지 않는 기계 자리고요. 등록까지 3개월이 걸렸습니다. 겨울 한철 쓰는 장비지만 관공서 납품이 걸린 물건이라 형태를 지켜 두는 값이 있고요.

본 살포기디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
